MegaCAD ME

Das Mechanik-Add-on für detailliertes Zeichnen

Die spezielle Mechanik-Erweiterung für die Ausarbeitung von Werkstattzeichnungen.

MegaCAD ME

Die Mechanikerweiterung

MegaCAD ME ist eine speziell auf die Bedürfnisse der Anwender im Maschinenbau, Metallbau und Anlagenbau zugeschnittene Applikation. Die Mechanik-Erweiterung umfasst u. a. einen Generator für Oberflächenzeichen und Schweißsymbole, eine Routine zur automatischen Erstellung von Passmaßtabellen, eine Funktion zur Schnittdarstellung, diverse maschinenbauspezifische Bemaßungsfunktionen und ein umfangreiches Menü für Hilfsgeometrien.

Besonders hervorzuheben sind die ausgefeilte Bauteilverwaltung mit Strukturbaum und die Module zur komfortablen Stücklistengenerierung und zum Setzen von Positionsnummern.

Jetzt anfordern
Produktinfo
Highlight

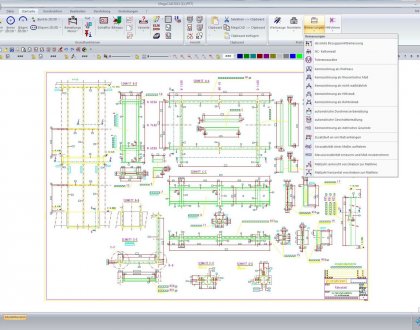

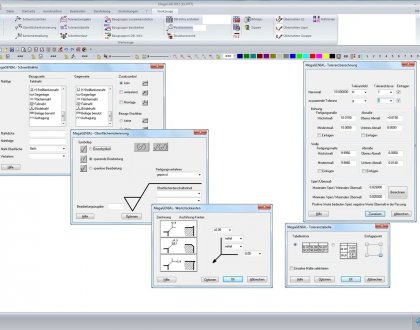

Grafische Assistenten zur Detaillierung der Zeichnung

  • Oberflächenzeichen und Schweißsymbole
  • Schnittverlauf
  • Freistiche und Gewindeausläufe
  • Passfedernuten
  • Referenzpunkte
Highlight

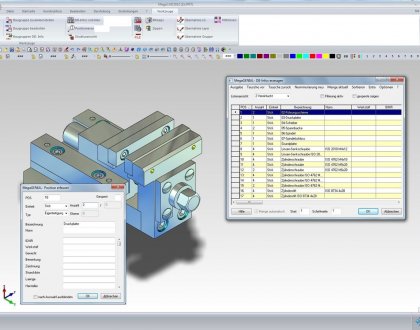

Stücklisten

  • Automatische Ausgabe von Stücklisten als Aufsetzliste in der Zeichnung oder als Excel-Tabelle
  • Schneller Auswertungs- und Sortieralgorithmus
  • Assoziative Positionsnummern
  • Individuelle Ausgabemasken (PDF, XML, HTML)
  • Excel-Kopplung
Highlight

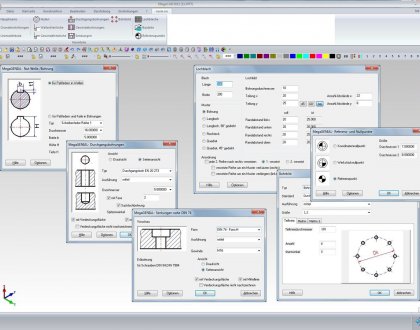

Normteile

  • Gewinde, Durchgangsbohrungen
  • Senkungen, Sacklöcher
  • Freistiche und Gewindeausläufe
  • Passfedernuten
  • Referenzpunkte
  • Lochblechgenerator
Highlight

Maschinenbau-Bemaßung

  • NC-Kettenmaß, Prüfmaß, theoretisches Maß
  • Hilfsmaß, Rohteilmaß, Durchmesser und Gewinde automatisch bemaßen
  • Beliebiger Zusatztext
  • Maßzahlen neu berechnen
  • Toleranzberater zur Auslegung von Passungen
  • Automatische Passmaßtabellen
Highlight

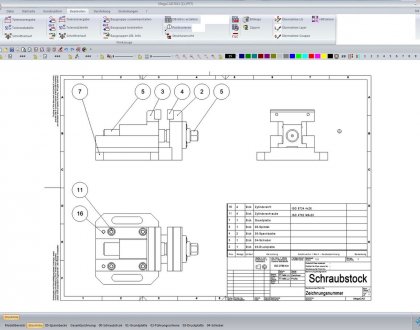

Positionsnummern

  • Assoziative Positionsnummern
  • Aufsetzstückliste
  • Vordefinierte Schriftfelder
Highlight

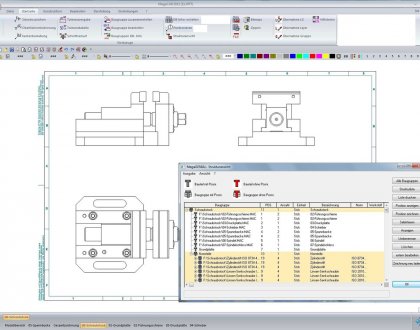

Strukturansicht

  • Abbildung von Baugruppenstrukturen
  • Direktes Setzen von Positionsnummern
  • Bearbeiten von (exklusiven) Bauteilen in einer separaten MegaCAD Sitzung
  • Nachladen von aktualisierten exklusiven Bauteilen
