Konstruktions-CAD 2D

Mit dem 2D-Konstruktionsmodul zeichnen Sie Ihre Pläne schnell, sauber und präzise – ganz ohne komplizierte CAD-Erfahrung. Du erstellst Grundrisse, Leitungspläne und Schnitte im Handumdrehen. Alles ist auf den SHK-Alltag ausgelegt – damit du keine Zeit verlierst und trotzdem professionell arbeitest. Ideal, wenn’s auf der Baustelle schnell gehen muss.

CAD Commander Plus

Der CAD Commander Plus denkt mit: Du kannst typische Stränge wie Vorlauf und Rücklauf oder ganze Trassen vorkonfigurieren – und per Klick immer wieder einfügen. Abstände, Durchmesser und Zuordnungen sind automatisch korrekt. Damit bringst du System in deine Planung und sparst bei jedem Projekt wertvolle Zeit. Besonders hilfreich, wenn du in der Vorfabrikation arbeitest.

CAD-Beschriftung

Du willst saubere Pläne, die jeder sofort versteht? Mit der automatisierten Beschriftung kennzeichnest du alle Bauteile, Leitungen oder Trassen normgerecht – ohne Aufwand. Ob Maßstab, Symbole oder Texte – alles sitzt genau da, wo es hingehört. Das spart dir Rückfragen auf der Baustelle und macht einen richtig guten Eindruck beim Kunden.

CAD Symbolmanager (Bibliothek)

Im Symbolmanager findest du alles, was du brauchst: Ventile, Duschen, WC-Anlagen, Drosseln, Heizkörper – alles auf Lager. Einfach per Drag & Drop einsetzen, kombinieren, um direkt weiter zu planen. Du arbeitest mit praxisnahen Bauteilen und hast die volle Kontrolle. Kein Suchen, kein Basteln – einfach einbauen und fertig.

CAD-Aussparungen

Mit dem Modul für Aussparungen planst du realistisch und ohne Überraschungen. Ob Deckendurchbrüche, Schächte oder Wandöffnungen – du platzierst sie exakt da, wo sie hingehören. Alle Maße und Positionen sind sauber dokumentiert. Das verhindert Kollisionen und sorgt für reibungslose Abläufe mit anderen Gewerken.

CAD-Trassenplanung

Deine Trassenplanung läuft mit diesem Modul wie am Schnürchen: Du legst klare Verläufe fest, arbeitest mit realistischen Abständen und Höhen, und kannst auch Befestigungspunkte einplanen. Selbst komplexe Technikräume werden so übersichtlich. Du sparst dir Doppelarbeit und bekommst eine Planung, die direkt umsetzbar ist.

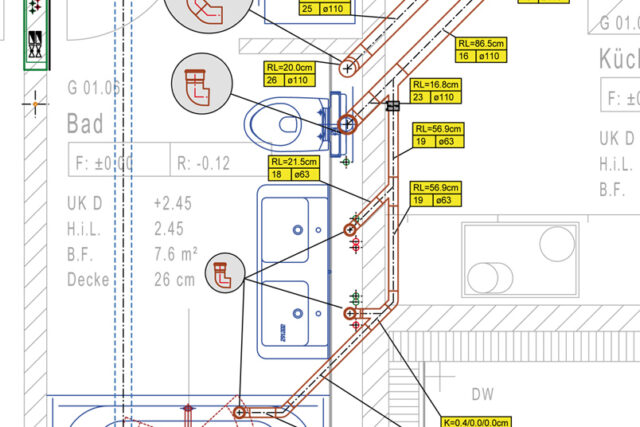

CAD-Vorfabrikation 2D

Mit einfacher Dialogtechnik und automatischen Funktionen werden Vorfabrikationszeichnungen in kurzer Zeit erstellt. CAD-Vorfabrikation ist ein 2D-Modul, das den kostengünstigen Einstieg in die professionelle Entwässerungsplanung ermöglicht. Im Grundriss werden Apparate-, Stranganschluss und Verlegerichtung bestimmt, CAD-Vorfabrikation generiert daraufhin den optmierten Leitungsbaum mit Kürzungen und Rohrlängen. Automatiisches Beschriften und Generieren von Stück- und Materiallisten sind im Modul inbegriffen.

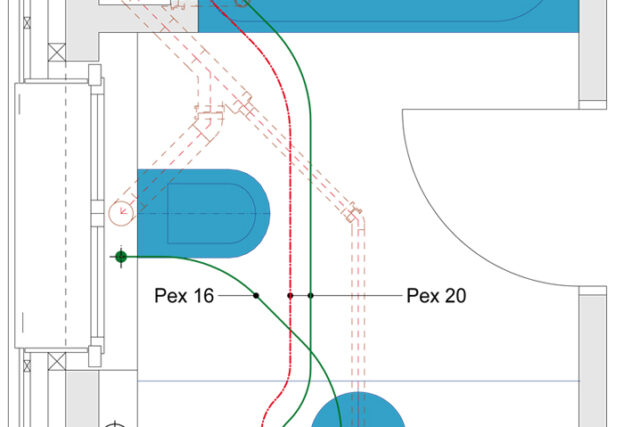

CAD-Pex 2D

Pex-Leitungen schnell erstellt, mit Materiallisten, Druckverlust- und Ausstosszeitberechnung. CAD-Pex lässt die Dispositionsschritte vom Verteiler zu den Anschlussdosen produktiv erzeugen und auswerten. Für die detaillierte Pex-Planung stehen mehrere Hersteller zur Verfügung.
Mit CAD-Pex erzielst Du einen deutlichen Zeitvorteil gegenüber der herkömmlichen CAD-Konstruktion.

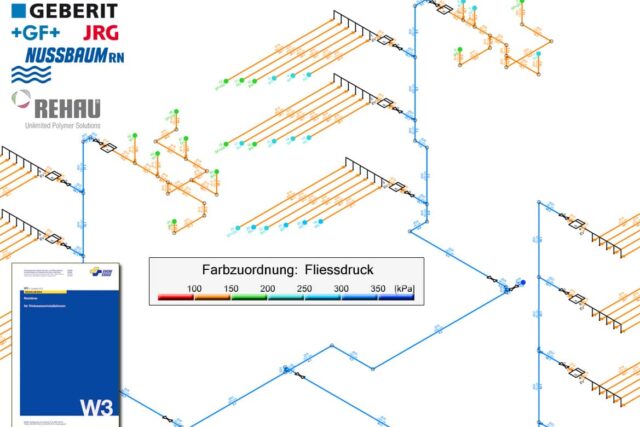

CAD-Triwa 2D

Interaktive Rohrweitenbestimmung nach W3 2013 – auf dem neuesten Stand. CAD-Triwa ist darauf ausgelegt, Rohrleitungen in kurzer Zeit gemäss den Richtlinien W3 2013 des SVGW zu berechnen. Die berechnungsrelevanten Daten wie Fliessdruck, Geschwindigkeiten etc. werden vom Programm simuliert und in Echtzeit farblich dargestellt.

• Isometrische Darstellung
• Optimierung nach Verteil- und Stockwerkverteilung
• Herstellerwechsel per Mausklick

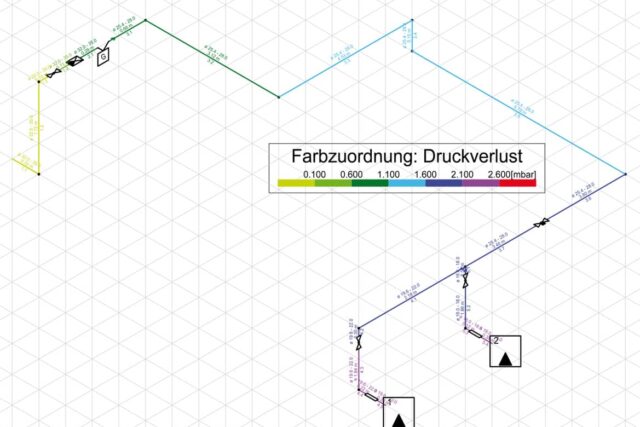

CAD-Gas 2D

Gasrohrnetzberechnung und Eingaben effizient erstellen. Gasberechnungen und Eingaben isometrisch schnell aufgezeichnet und automatisch berechnet. CAD-Gas ist das ideale Werkzeug für die sichere, schnelle und vorschriftsmässige Planung von Gasrohrnetzen nach den Richtlinien G1 des SVGW. Aus der isometrisch erstellten Gasverteilungsleitung werden die Rohrlängen mit Formstücken sowie Einbauteilen exakt erkannt und dimensioniert.

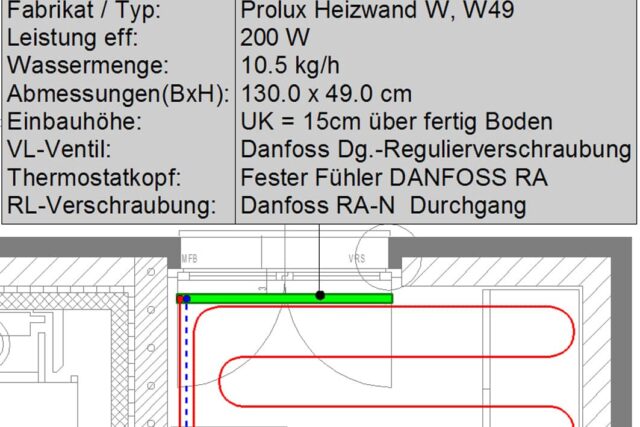

CAD-Heizkörper 2D

Schnelles Platzieren von Heizverteilern und Heizkörpern basierend auf den Berechnungsgrundlagen von Win_HT Pro. Das Programm Heizkörper erzeugt und platziert die ausgelegten Heizkörper und Heizverteiler im Plan gemäss den Resultaten der Systemauslegung im Win_HT Pro. Komfortabel werden unterschiedliche Fabrikate oder Typen raumweise platziert und berechnet. Die Baulänge ergibt sich aus dem Vorschlag der Nischenlänge durch die Heizlastberechnung. Die Beschriftung und die Bestellliste der Heizkörper erfolgen automatisch.

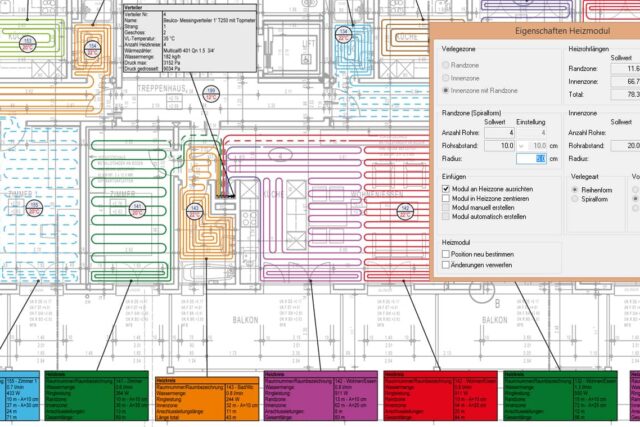

CAD-Fussbodenheizung 2D

Zeit sparen in der Erstellung und Auswertung von Bodenheizungsunterlagen! Das Programm Bodenheizung ist einfach und schnell in der Bedienung. Es konstruiert die Heizkreise in praxisgerechten Verlegearten wie Spiral- und Reihenform. Mit diesem Modul werden selbst komplizierte Raumformen in Rekordzeit verlegt! Die Anschlussleitungen werden automatisch im Raum aufgeteilt und ausgewertet. Die Auswertung der Heizkreise und Flächen wird einerseits im Ausdruck und anderseits in der Zeichnung wiedergegeben.

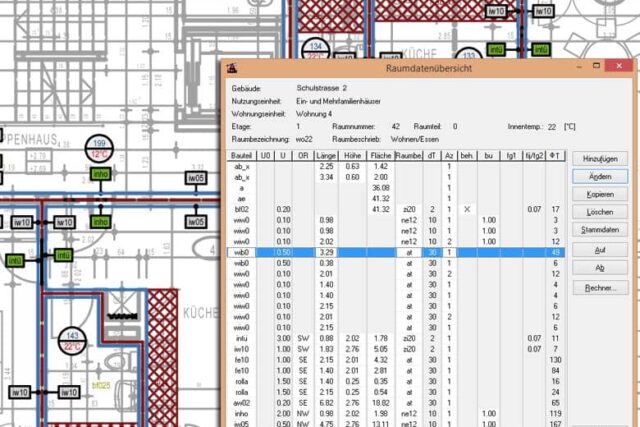

CAD-Heizlast SIA 384/2

Die durchgehende zeichnerische und technische Heizungslösung! Als komfortables Werkzeug bietet CAD-Heizlast das direkte Erfassen des Gebäudemodells ab Architektenplan für die Heizlastberechnung SIA 384/2 in der Berechnungssoftware Enerweb, Win_HT Pro oder Lesosai. Mit der Gebäudeerfassung werden Parameter wie Verschattungsfaktoren, Heizkörper etc. mitgegeben. Die erfassten Daten werden in der Raumübersicht aufgelistet und der Wärmebedarf berechnet.

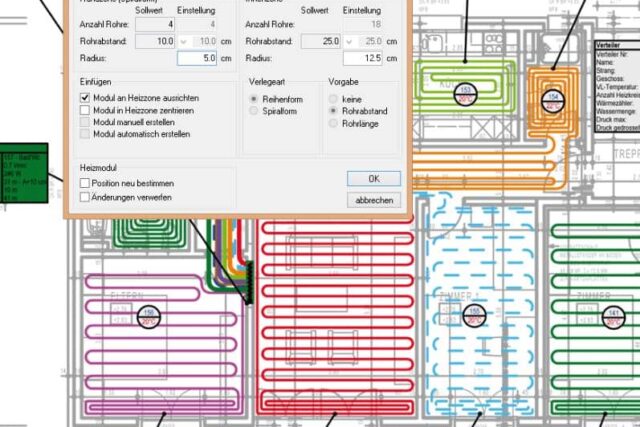

CAD-Systemauslegung 2D

System- und Schnellauslegung der Fussbodenheizung und Heizkörper. Mithilfe der System- und Schnellauslegung können in Sekundenschnelle Heizkörper und Fussbodenheizungskreise auf Basis der benötigten Leistung je Raum dimensioniert werden. Die Systemauslegung erfolgt über die Berechnungssoftware Enerweb, WIN_HT Pro oder Lesosai. Diese ermöglicht Dir eine Auslegung der Fussbodenheizung und Heizkörper ohne vorherige Heizlastberechnung. Die Option steht nur mit der Berechnungssoftware Win_HT Pro und Enerweb zur Verfügung.

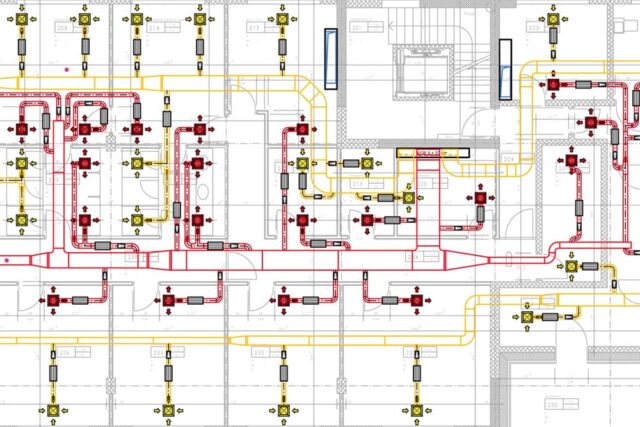

CAD-Lüftung 2D

Schneller Einstieg in die praxis­be­zo­gene Lüftungs­pla­nung. Lüftung 2D ist ein exzel­lentes CAD-Modul für präzises schnelles Zeichnen von Kanal- und Rohr­sy­stemen. Durch seine intui­tive Bedie­nung unter­scheidet sich Lüftung 2D von anderen Systemen. Weder eine aufwen­dige Schu­lung noch tägli­ches Trai­ning sind Voraus­set­zung, um erfolg­reich Lüftungs­an­lagen zu planen. Inte­grierte Beschrif­tungs-und Mate­ri­al­li­sten­funk­tionen tragen ihren Teil zum schnellen Arbeits­ab­lauf bei.

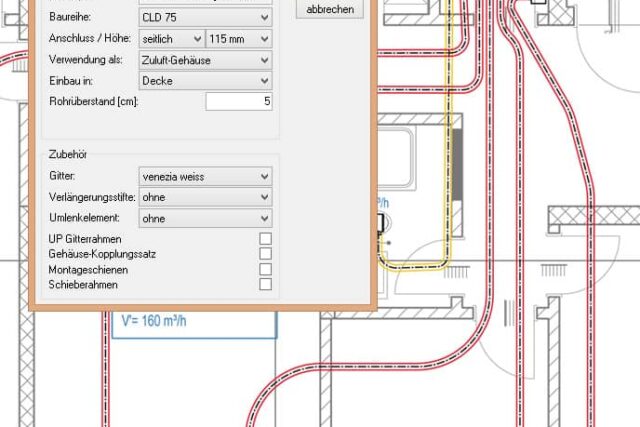

CAD-Komfortlüftung 2D

Die effi­zi­ente Lösung für die Planung von Komfort­lüf­tungen. Für die effi­zi­ente Erstel­lung von Komfort­lüf­tungs­plänen bietet die Bausoft-Produkt­fa­milie eine mass­ge­schnei­derte Lösung. Mit zeit­spa­renden Funk­tionen werden die Gehäuse mit dem Verteil­ka­sten über die Lüftungs­rohre verbunden und in Mate­ri­al­li­sten ausge­wertet.

Für eine detail­lierte Planung stehen mehrere Systeme zur Verfü­gung:

• Hoval AG HomeVent
• Stiebel Eltron AG
• Zehnder Comfo­sy­stems
