Sichern Sie sich mit MegaCAD Blech ein schnelles und zuverlässiges Design über die automatische Abwicklung bis hin zur Fertigungszeichnung Ihrer Blechteile. Leistungsfähige Funktionen und durchdachte Werkzeuge sind hier unter einer intuitiven Oberfläche vereint. MegaCAD vereint das Wissen über Materialien und den praktischen Umgang bei der Blechbearbeitung.
Für diesen Bereich müssen die externen Medien in den Cookie Einstellungen akzeptiert werden.
Cookie Einstellungen bearbeiten
MegaCAD Blech 3D
Mehr Effizienz bei der Blechbearbeitung.
Blechkonstruktionen sind immer wieder eine Herausforderung. Müssen doch die Eigenheiten des Werkstoffs und auch der Bezug zur Fertigung weitaus stärker berücksichtigt werden als in anderen Bereichen des Maschinenbaus.
Aufgrund seiner vielfältigen Einsatz- und Gestaltungsmöglichkeiten sind Bleche aus unserer Welt nicht mehr weg zu denken. Überall begegnet man Blechkörpern in allen erdenklichen Größen, Formen und Farben. Konstrukteure wie Designer schätzen Stabilität und Formbarkeit dieses Werkstoffs. Mit MegaCAD Blech 3D sind ihnen Software-Module entwickelt worden, die ein umfassendes Blech-Know-how bereits mitbringen. Diese innovative Lösung berücksichtigt die Materialeigenschaften bei allen Konstruktionsschritten und bietet durchdachte Tools für die Fertigung.
Von der Konstruktion bis hin zur Produktion bieten wir eine durchgängige Lösung, die nicht nur durch die technischen Merkmale überzeugt, sondern zudem einfach und intuitiv in der Bedienung ist und zu einem günstigen Preis angeboten wird.
Hard- und Softwareempfehlung für MegaCAD 2024
MegaCAD ist für Windows 10 und Windows 11 geeignet und steht nur in der 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
Aufgrund dass sich PC- Komponenten schnell ändern, gelten die vorgeschlagenen Komponenten als Beispiele für Referenzwerte und nicht als gezielte Kaufempfehlung.
*MegaCAD 3D profitiert von 4 / 8 Kern CPUs, da die Berechnung der 2D-Ansichten in 2D-Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann. ** Hinweis: Auch dann, wenn MegaCAD auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2024 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2024 ausreicht. Wir raten für den Einsatz von MegaCAD 2024 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2024 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2024 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10/11 kann MegaCAD 2024 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2024 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2024 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2024 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Dezember 2023.
Schnittstellen
Reibungslose Integration in ein bestehendes CAD-/CAM-Umfeld
An der Entwicklung eines Produktes sind meist mehrere Parteien beteiligt, die untereinander auch Daten austauschen. Bei der Vielfalt an CAD-Lösungen und Dateiformaten kommt es oftmals zu Schwierigkeiten, da ausgereifte Konverter fehlen. Verschiedene Softwarelizenzen sollen die Lücke füllen; sie konvertieren Konstruktionsmodelle von einem System ins andere. Das muss nicht sein!
MegaCAD verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.
Die Dateiformate im Einzelnen:
| DWG/DXF (2D+3D) | Import und Export (ACAD 12 bis 2024 / Natives Dateiformat 2018) MDT Proxi-Elemente Körper (eingebettete SAT Dateien) Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD-Versionen) Modell- und Layoutbereiche |
| ACIS 2023 SAT/SAB/ASAT*/ASAB* |
Import und Export von Körpern, Flächen und 3D Splines. |
| VDA-FS | Import und Export von Flächenmodellen in den Formaten 1.0 und 2.0 |
| IGES | Import und Export von Flächen (Trimmed Surface) und Volumenmodellen (Manifold Solid BRep Objects) im Format 5.3 inkl. aller 2D-Daten und 3D-Assembly-Strukturen. |
| IGES 2D | Import und Export |
| STEP | AP203 (Import und Export) Allgemeiner Maschinenbau AP214 (Import und Export) Automotive Design AP224 (Import und Export) |
| CATIA 4 | .MOD und .EXP Import der Formate 4.1.x und 4.2.x Export im Format 4.2.4 |
| CATIA 5 | Import und Export bis einschl. CATIA V5 2022 |
| CATIA 6 | CATIA V6 |
| Pro/E – Creo | Import der Revisionen 16 bis Creo 8 |
| STL | Import mit Healingfunktion Export mit diversen Einstelloptionen |
| Inventor | Import V6 – 2024 |
| JT (Siemens PLM) | Import |
| Parasolid | Import 9.0 – 35 |
| Solid Edge | Import V18 – MP10 |
| SolidWorks | Import 2003 – 2023 |
| Unigraphics (NX) | Import 1 -12, 1980 |
| 3D PDF | Export |
| IFC (BIM) | Import und Export |
| VRML | Export im Format 1.0 (nur Geometrie ) |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| CDL (2D+3D) | Export und Import von Geometriedaten als ASCII Datei. |
| Microsoft Access | Export und Import von 2D-Zeichnungen als MDB (Access) Datei. |
*Über ASAT/ASAB und STEP können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.

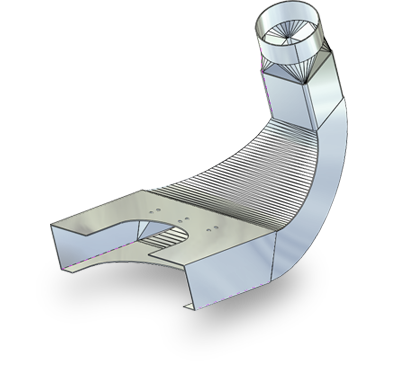

MegaCAD Blech 3D für
Abwicklungen und Sonderformen
Manche Konstrukteure starten in 2D und „dicken“ (bzw. „pumpen“) die Flächen zu Körpern auf. Andere Designer arbeiten gleich in 3D und entwickeln erst in einem weiteren Schritt einen Faltkörper. Den Nutzern von MegaCAD stehen beide Wege und eine Vielzahl weiterer Möglichkeiten offen.

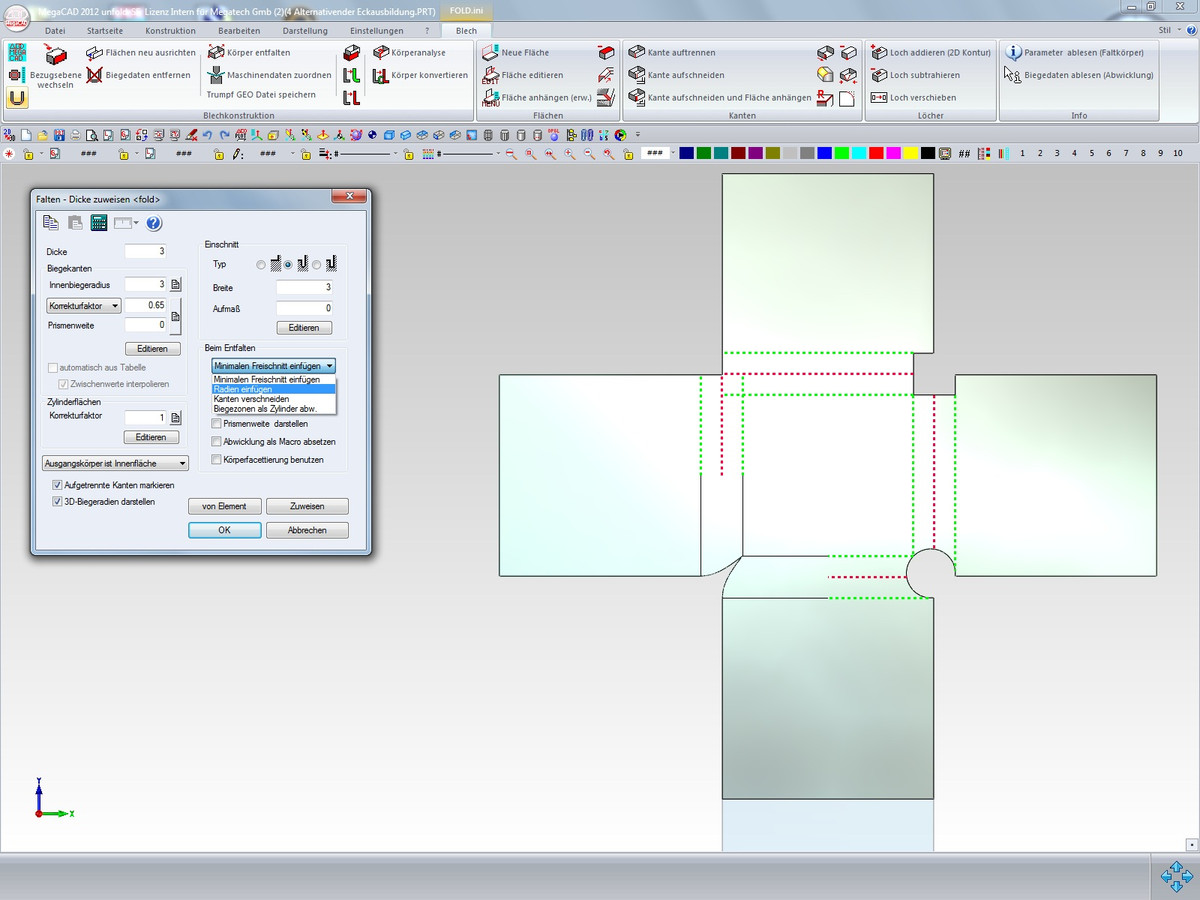

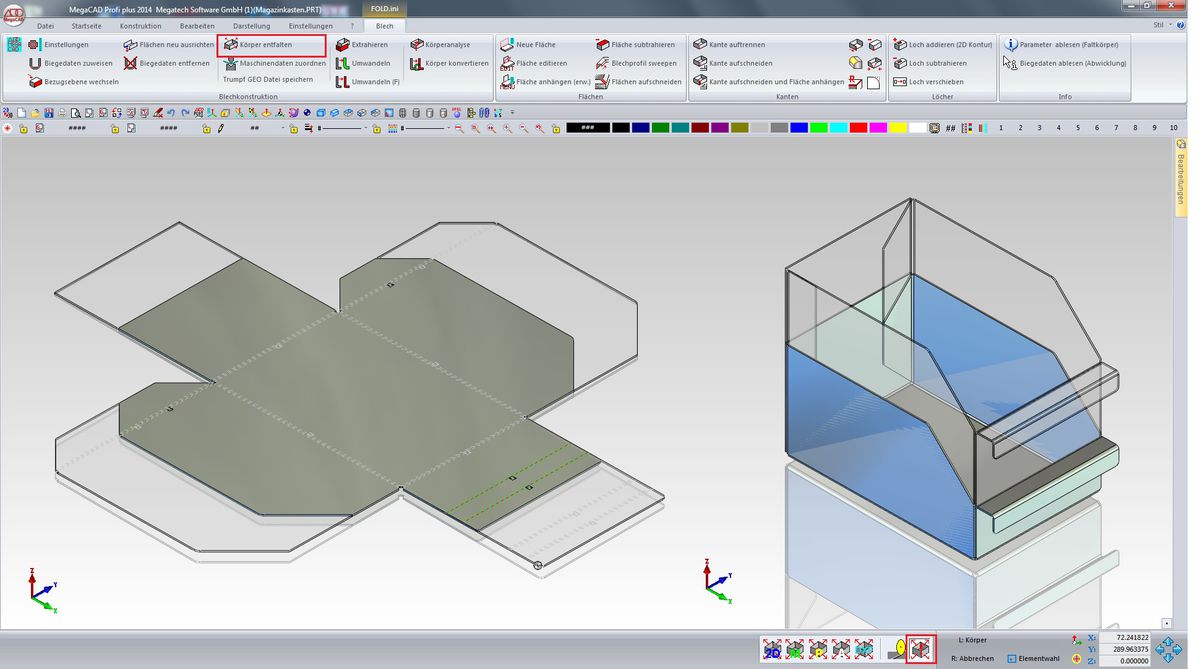

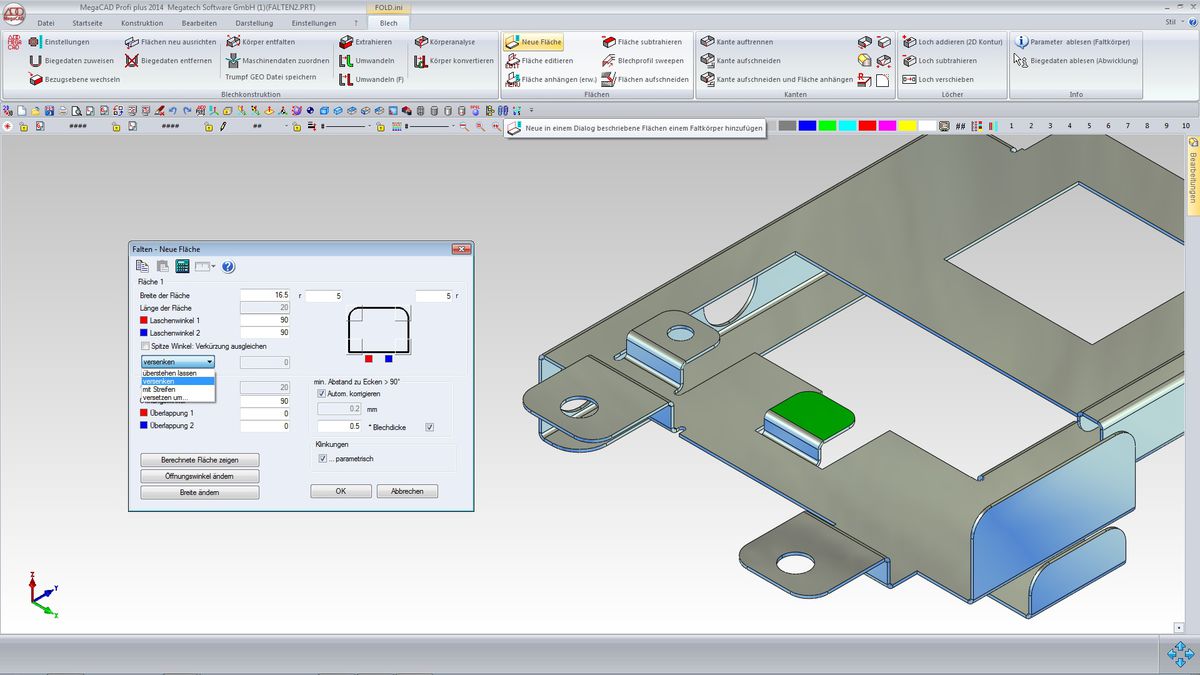

In MegaCAD Blech 3D lassen sich Faltkörper per Mausklick automatisch abwickeln. Das Ergebnis steht innerhalb von Sekunden als 2D-Kontur mit allen Biegelinien sowie den notwendigen Ausklinkungen am Bildschirm zur Verfügung und kann wie eine 2D-Zeichnung weiterbearbeitet werden.
Blechbearbeitung
vom Entwurf bis zur Fertigung
Leistungsfähige Konstruktionswerkzeuge und ausgereifte Funktionen zur Bearbeitung von Blechteilen sind in dieser Spezialsoftware unter einer Oberfläche vereint. Wissen über das Material und den praktischen Umgang mit der Materie sind in der Software integriert. Produktionstechnische Erfordernisse werden schon während der Konstruktion erkannt und selbstständig Lösungen dafür angeboten.
MegaCAD Blech 3D unterstützt den kompletten Herstellungsprozess – vom Design des Blechkörpers über die automatische Abwicklung der Bleche bis hin zur Fertigungszeichnung. Alle nur denkbaren Formen von Blechkonstruktionen für den Behälter- und Rohrleitungsbau, den chemischen Apparatebau und für die Heizungs- und Klimatechnik sind mit MegaCAD Blech 3D, dem Modul für die freie und flexible Konstruktion von Sonderformen, einfach und sicher zu bewältigen.
Durch die konstruktiven Gestaltungsmöglichkeiten wird die Lösung von Auslegungs-, Durchdringungs- und Abwicklungsproblemen stark vereinfacht. Die verwendeten Algorithmen stellen sicher, dass ebene Schnittkurven entstehen. Hieraus ergeben sich neben einer Vereinfachung der Fertigung auch Vorteile für die Qualitätskontrolle.
Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD Blech noch besser machen.

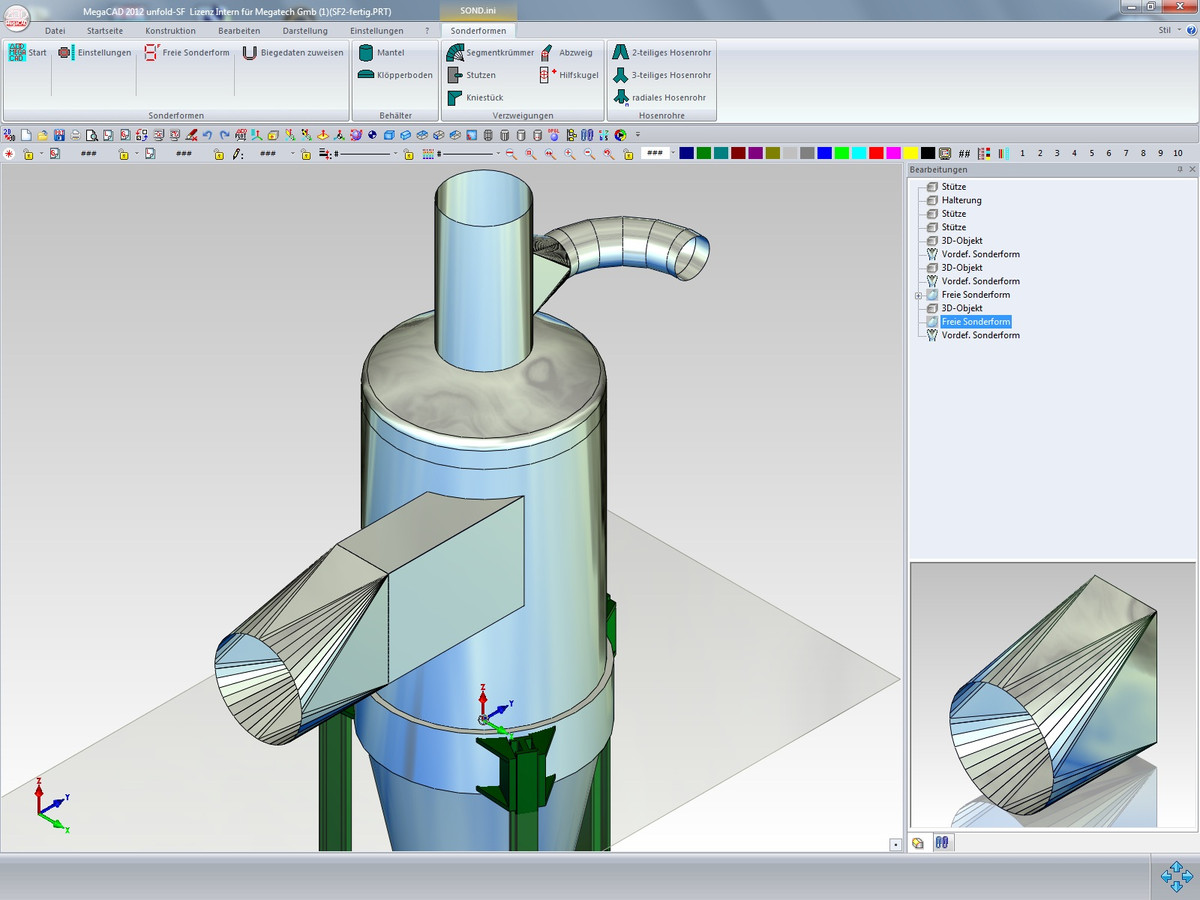

- Vordefinierte Sonderformen für den Behälter- und Rohrleitungsbau
- Bestimmung der Maße direkt am Bauteil
- Automatische Erkennung der Anschlussart
- Eingabemasken für Rohr-/Zylindermantel, Segmentkrümmer, Kniestück
- Klöpperböden (wahlweise mit Segmentierung)
- Hosenrohre, zwei- und mehrteilige Stutzen
- Automatische Abwicklung mit verschiedenen Optionen
- Minimaler Freischnitt; Kanten verschneiden
- Radien einfügen; Biegezonen als Zylinder abwickeln
- 3D-Modellierer und vollwertiges 2D-Zeichenbrett in einem

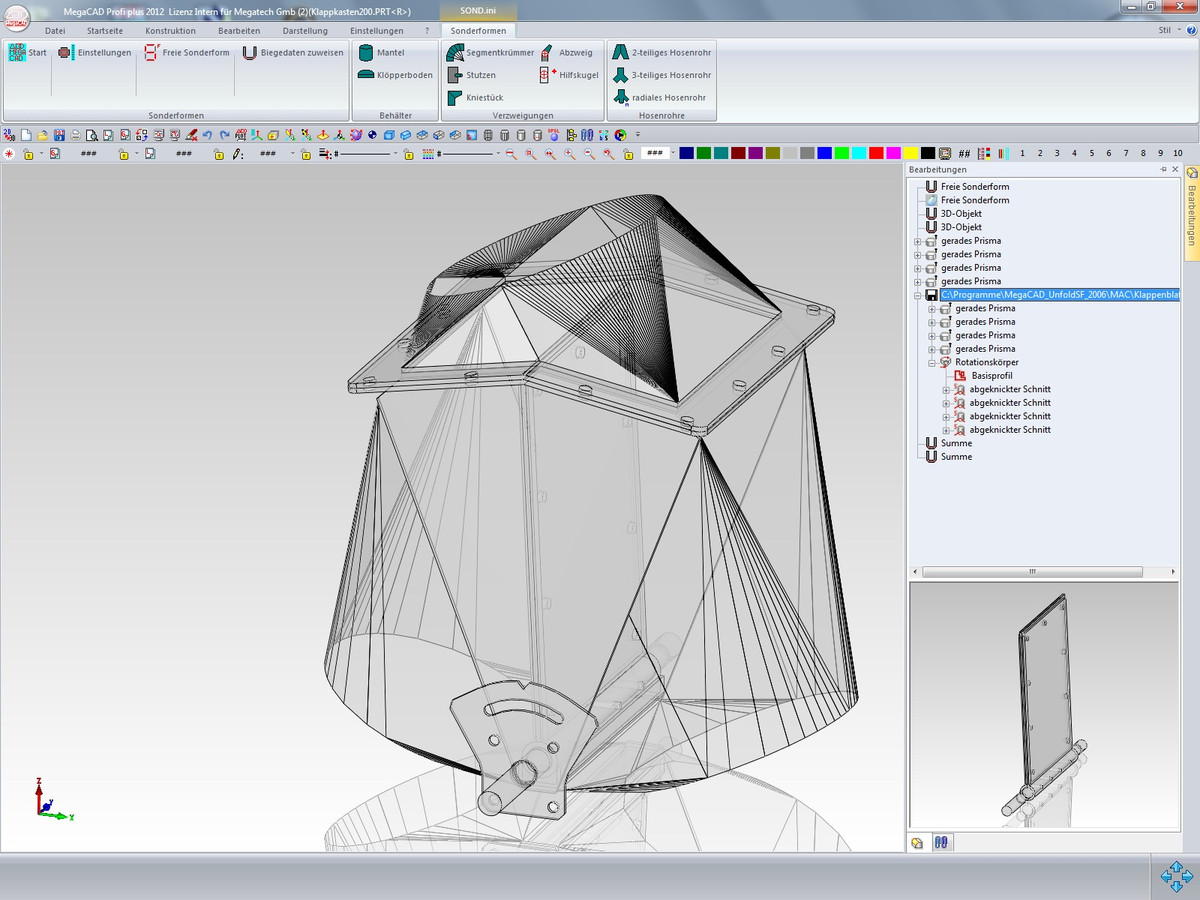

- Freies, direktes Konstruieren ohne zeitraubende Suche nach dem passenden Sonderfall
- Reibungsloser Datenaustausch durch 2D-/3D-Schnittstellen
- Erstellen definierter Standardbauteile durch Eingabe weniger Parameter
- Automatische Erkennung von fehlerhaften Klinkungen und Inkongruenzen
- Deutsche Software: kurzer Draht zu Entwicklern und Service
- Bequemes Arbeiten von der Konstruktion bis zur Produktion
Schulungen und Online-Semniare zu MegaCAD Blech 3D finden Sie in unserer
- Verbindung beliebiger Querschnitte
- Querschnitte aus der Konstruktion frei wählbar

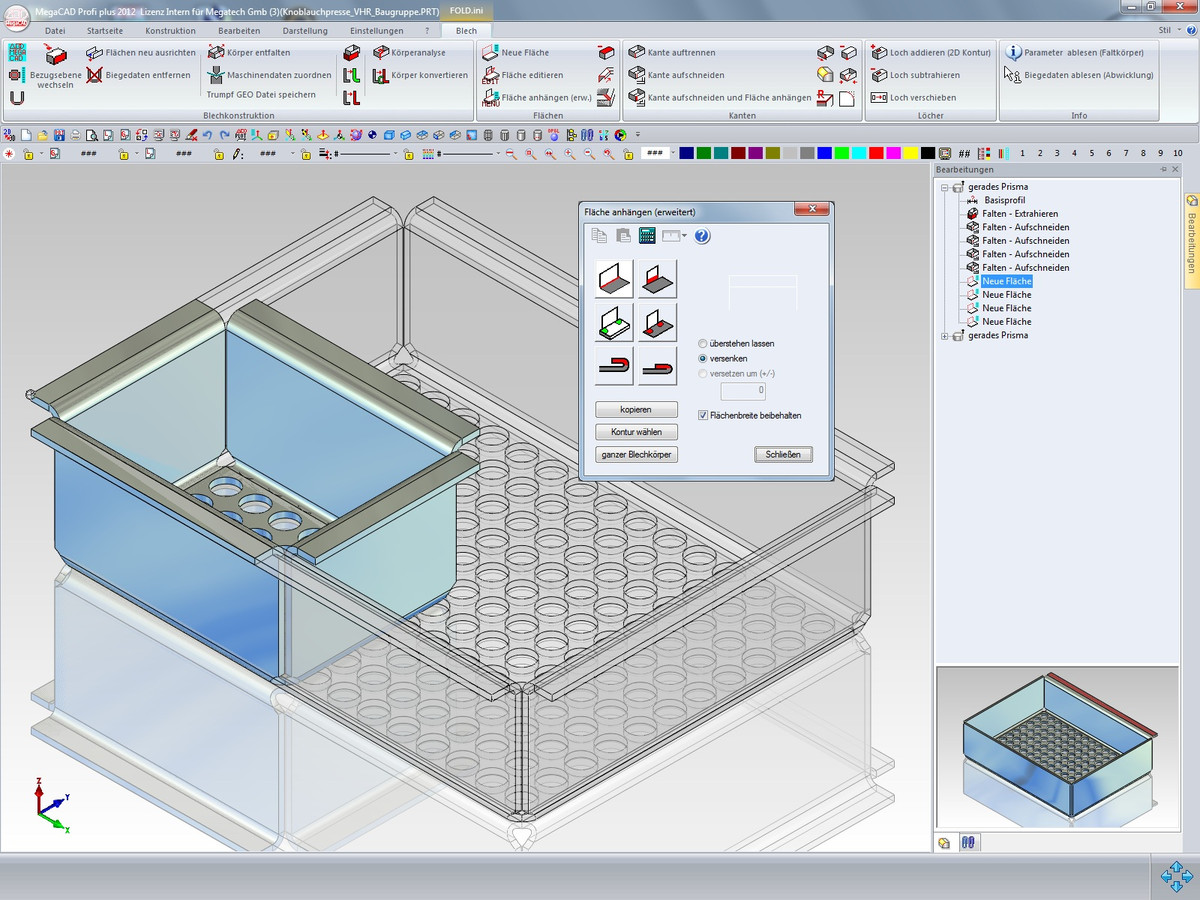

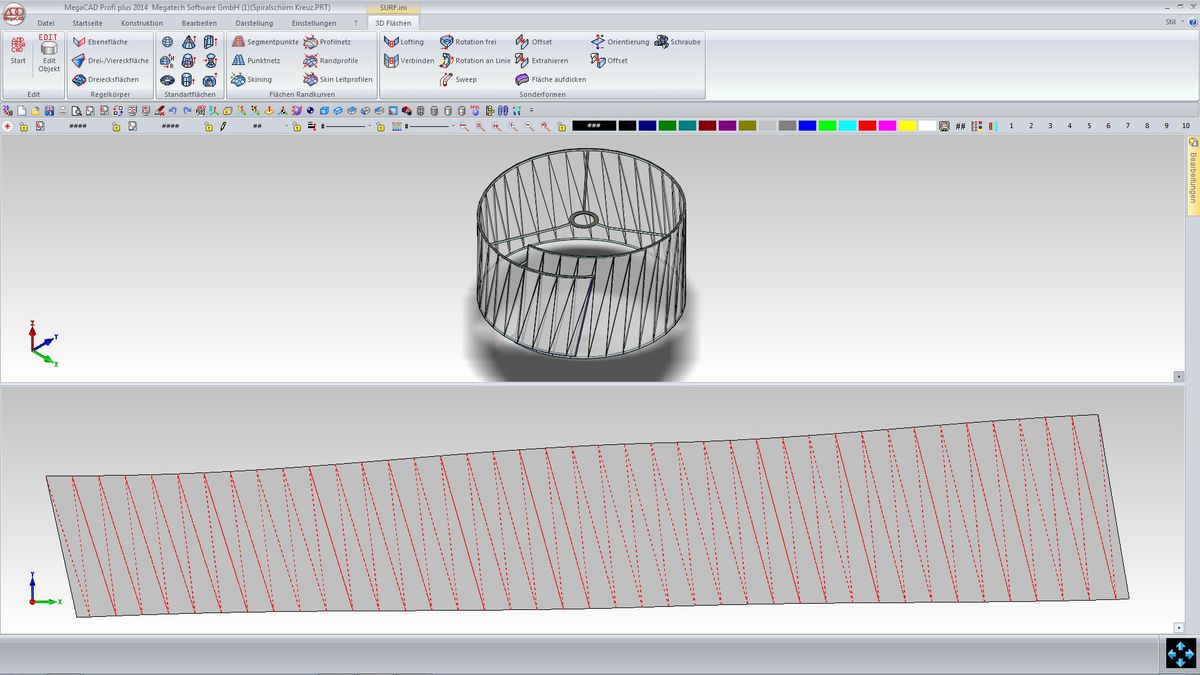

- Approximation durch Dreiecke oder ebene Vierecke Flächen editieren
- Blechdicke und Biegekanten nachträglich verändern

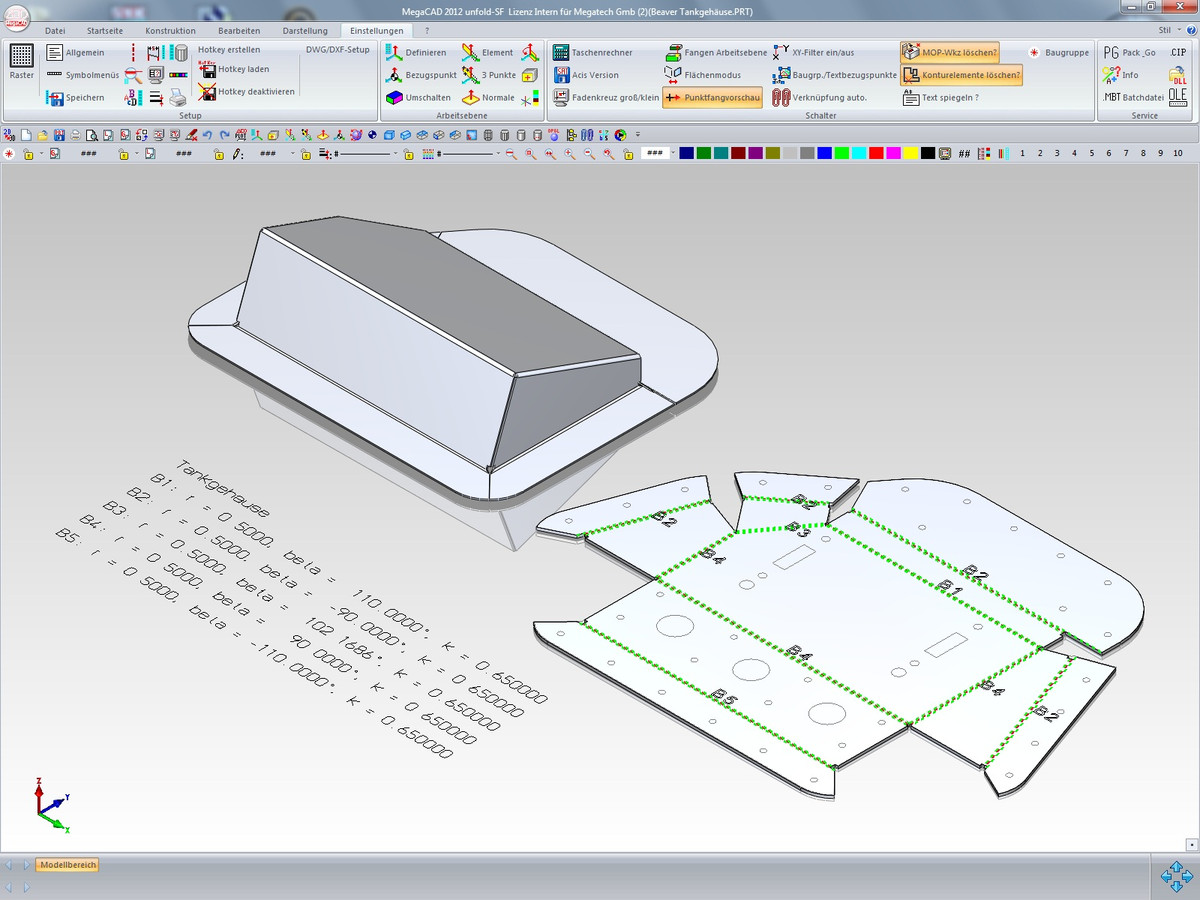

- Kanten auftrennen, Laschen ändern, Fertigungszeichnungen für Blechteile
- Stanzkommentare, Stanz- und Biegetabellen
- Biegerichtungen und Zeichenstile sind variabel

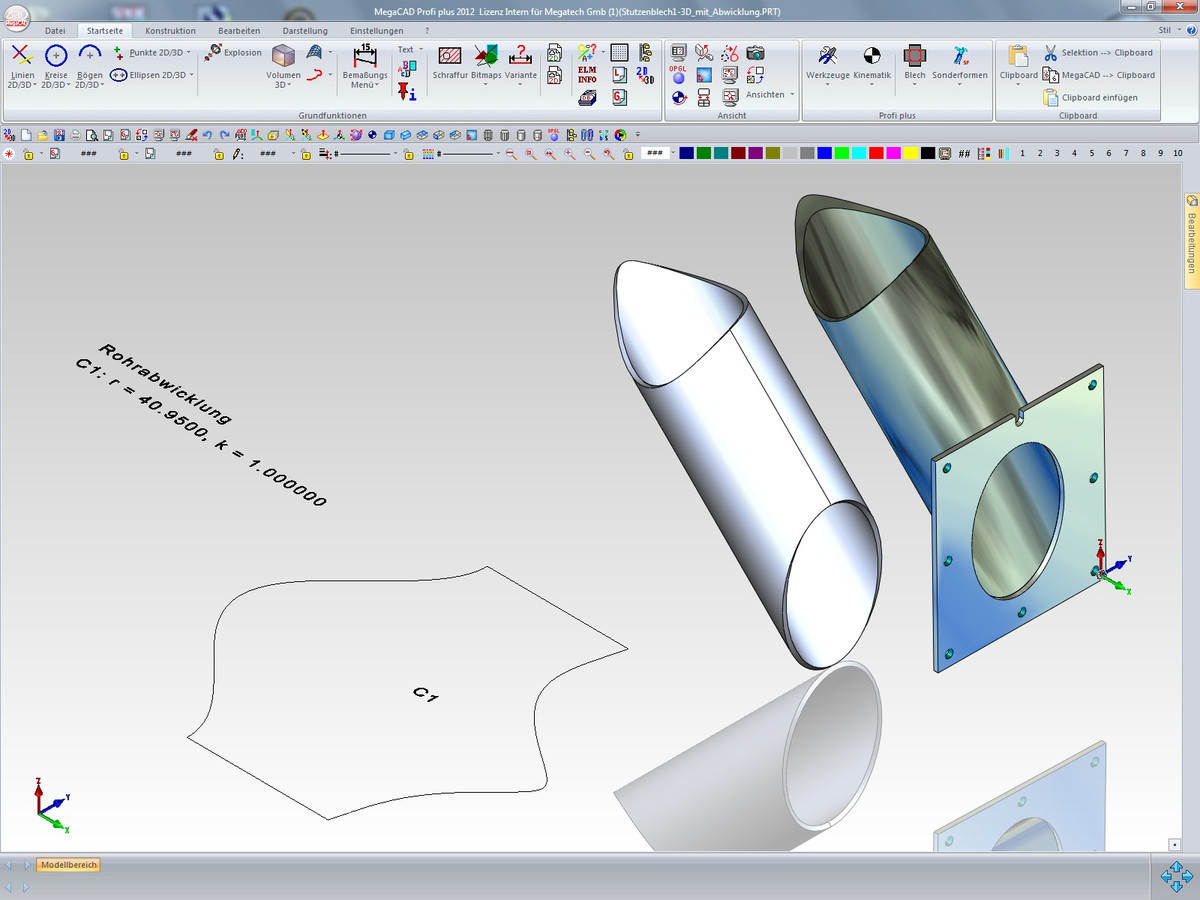

- Übernahme dünnwandiger 3D-Modelle (auch Fremdmodelle)
- Umwandlung dünnwandiger 3D-Modelle in parametrische Faltkörper
- Variable Wandstärke/Biegeradien
- Bestimmung der Maße direkt am Bauteil
- Automatische Erkennung der Anschlussart
- Eingabemasken für Rohr-/Zylindermantel, Segmentkrümmer, Kniestück
- Klöpperböden (wahlw. mit Segmentierung)
- Hosenrohre, zwei- und mehrteilige Stutzen
- Minimaler Freischnitt
- Radien einfügen
- Kanten verschneiden
- Biegezonen als Zylinder abwickeln
- Verbinden beliebiger Querschnitte.
- Querschnitte aus der Konstruktion frei wählbar
- Approximation durch Dreiecke oder ebene Vierecke
- Blechdicke und Biegeradien nachträglich verändern
- Kanten auftrennen
- Laschen ändern
- Stanzkommentare, Stanz- und Biegetabellen
- Biegerichtungen und Zeichenstile sind variabel
- Umwandlung dünnwandiger 3D-Modelle in parametrische Faltkörper
- Variable Wandstärke/Biegeradien

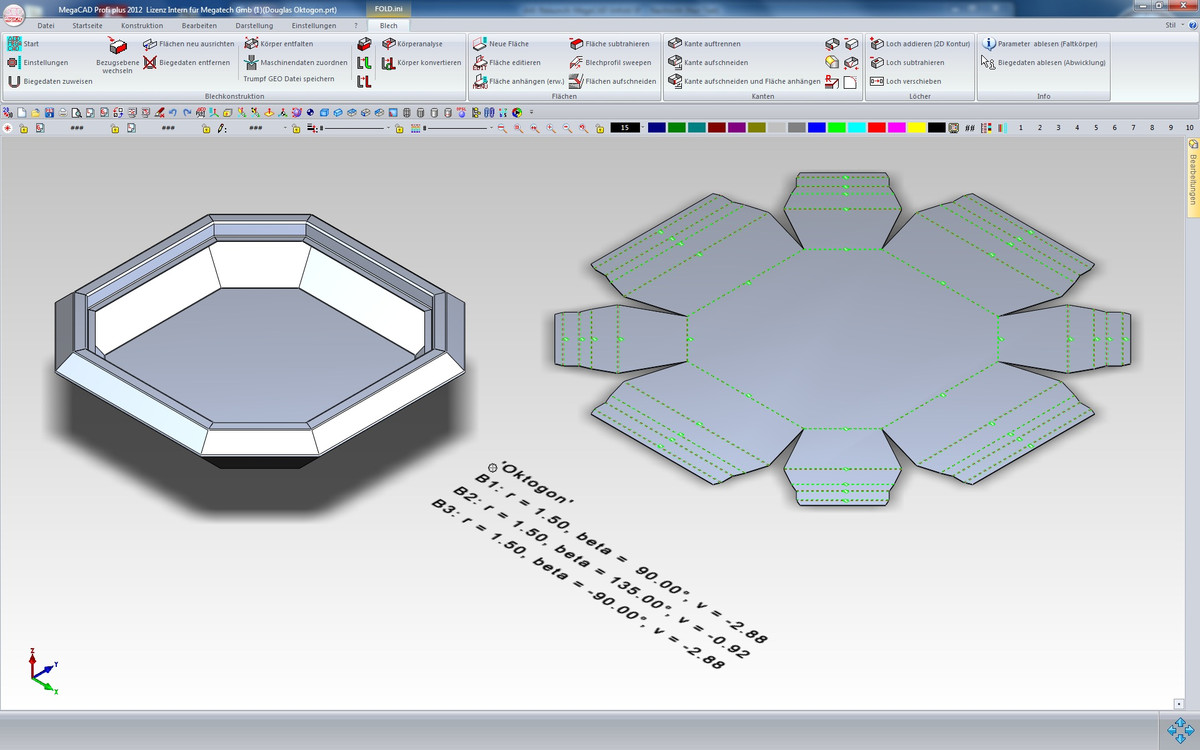

Bauen Sie Ihre Blechkörper einfach aus 2D-Konstruktion zusammen, oder konstruieren Sie ihn als 3D-Flächenmodell oder einen featurebasierten Volumenkörper und geben ihm dann eine Blechdicke.

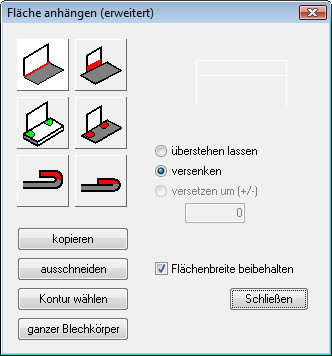

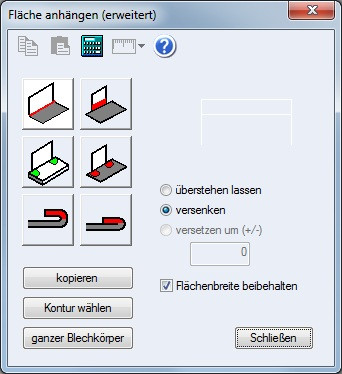

Bei der Auswahl unterschiedlicher Kanten können viele Flansche in einem Schritt erstellt werden. Umfassende Abwicklungsoptionen und die automatische Gehrung und Eckfreistellungen beschleunigen die Modelldefinition von Bauteilen.

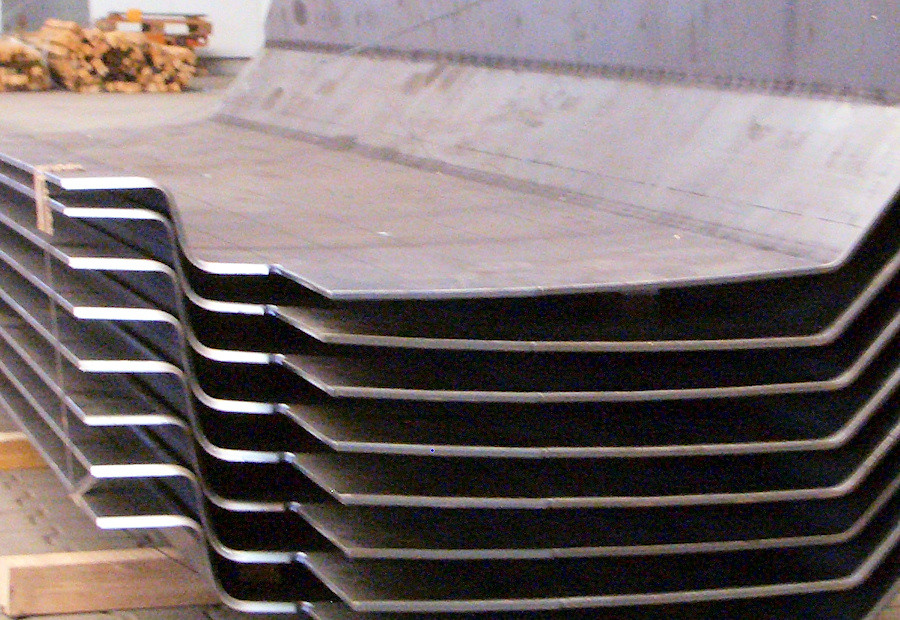

Auch bei Wandstärken von über 100 mm sind die Abwicklungen auf 0,1 Millimeter korrekt. Die Lage der neutralen Faser – und damit die gestreckte Länge des Blechs – können überschlägig durch einen Korrekturfaktor (k-Wert) nach DIN bestimmt oder über einen vom Material und den verwendeten Werkzeug abhängigen Ausgleichswert exakt festgelegt werden.

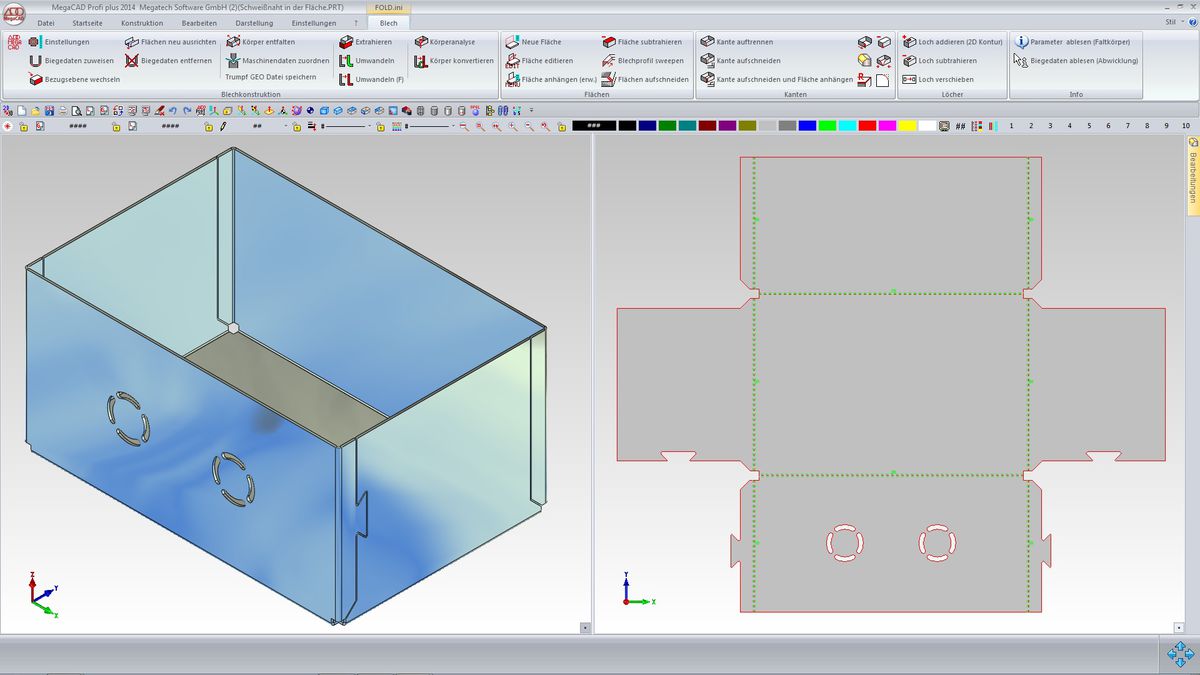

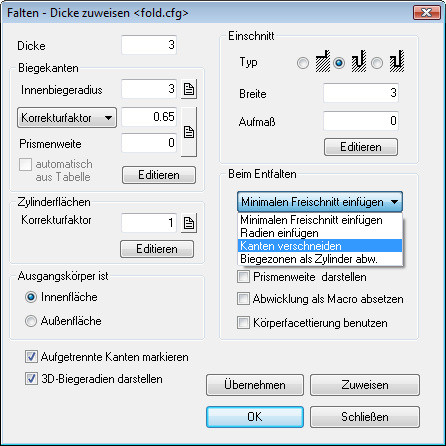

Generieren Sie Abwicklungen, die sich optimal in Ihre Fertigungsabläufe einpassen. Abwicklungen werden definiert durch Parameter wie Materialstärke, Biegetoleranz oder -radius. Dazu können Sie auch eigene Biegetabellen benutzen.

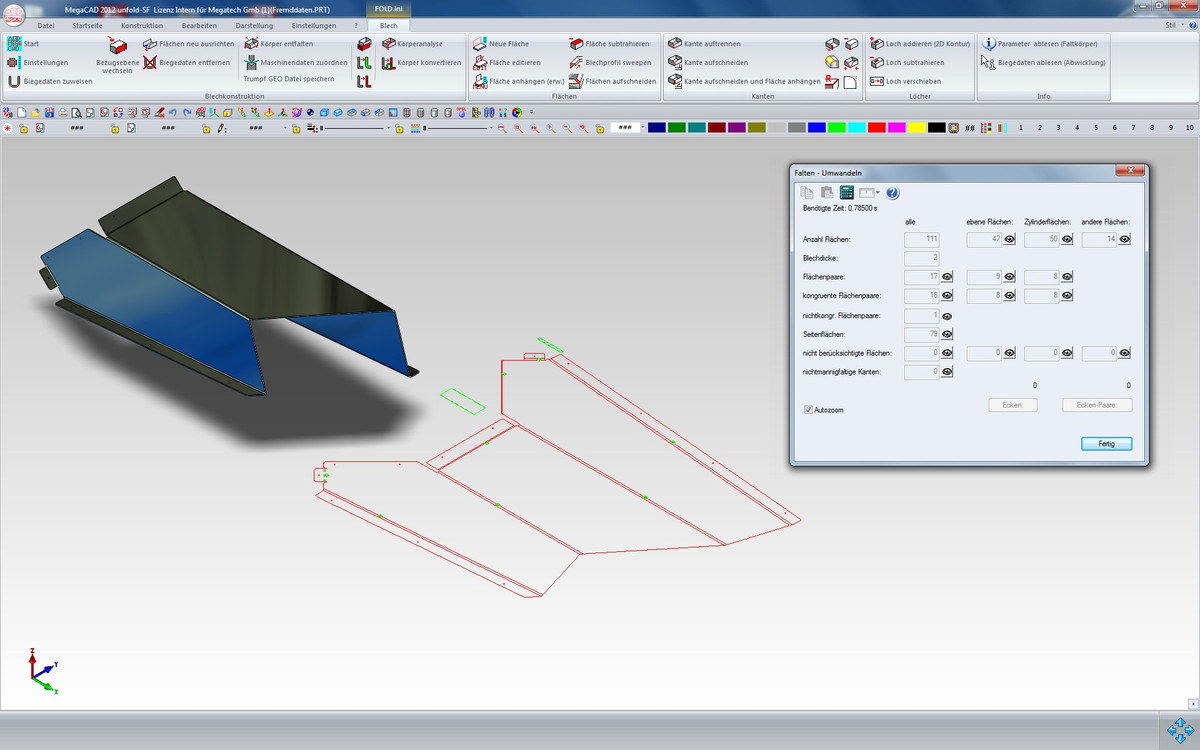

Diese können Sie auch nachträglich in einen parametrischen Faltkörper umwandeln. Dabei werden starre Zylinderflächen entfernt, die beteiligten Flächen werden zusammengetrimmt und an der so neu entstandenen Kante wird ein parametrischer Biegeradius eingefügt.
- Über Eingabeassistent
- Aus einer 2D-Kontur

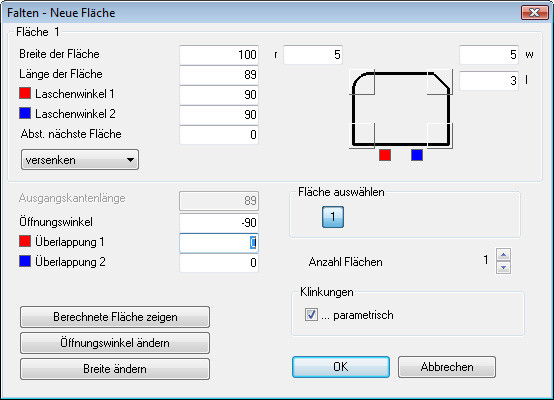

- Als Falz und 180°-Lasche
- Automatische Erzeugung an aufgetrennten Kanten
Fertigungsbedingte Streckung oder Stauchung wird berücksichtigt

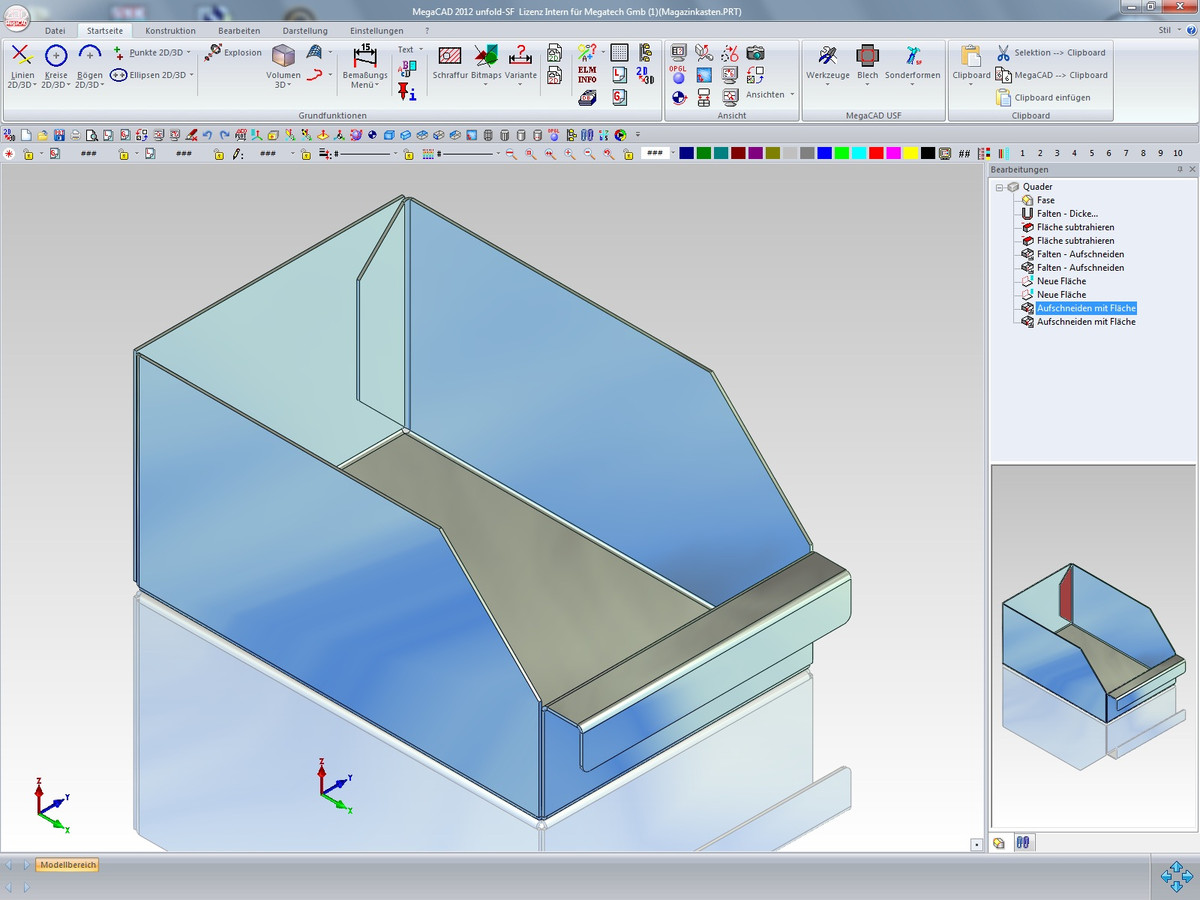

Automatisch neue Laschen generieren
Die Kante eines Faltkörpers aufschneiden, ggf. mit einem Spalt versehen und eine oder mehrere (Schweiß-)Laschen anhängen.

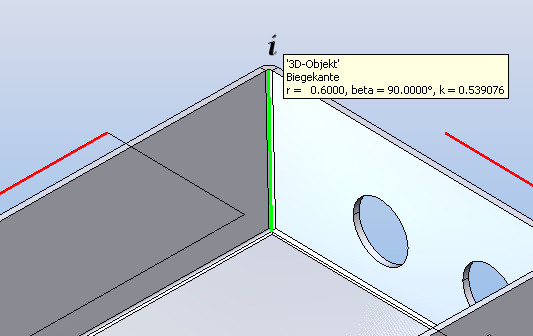

Der intelligente Cursor zeigt alle relevanten Informationen zu einem Faltkörper an.

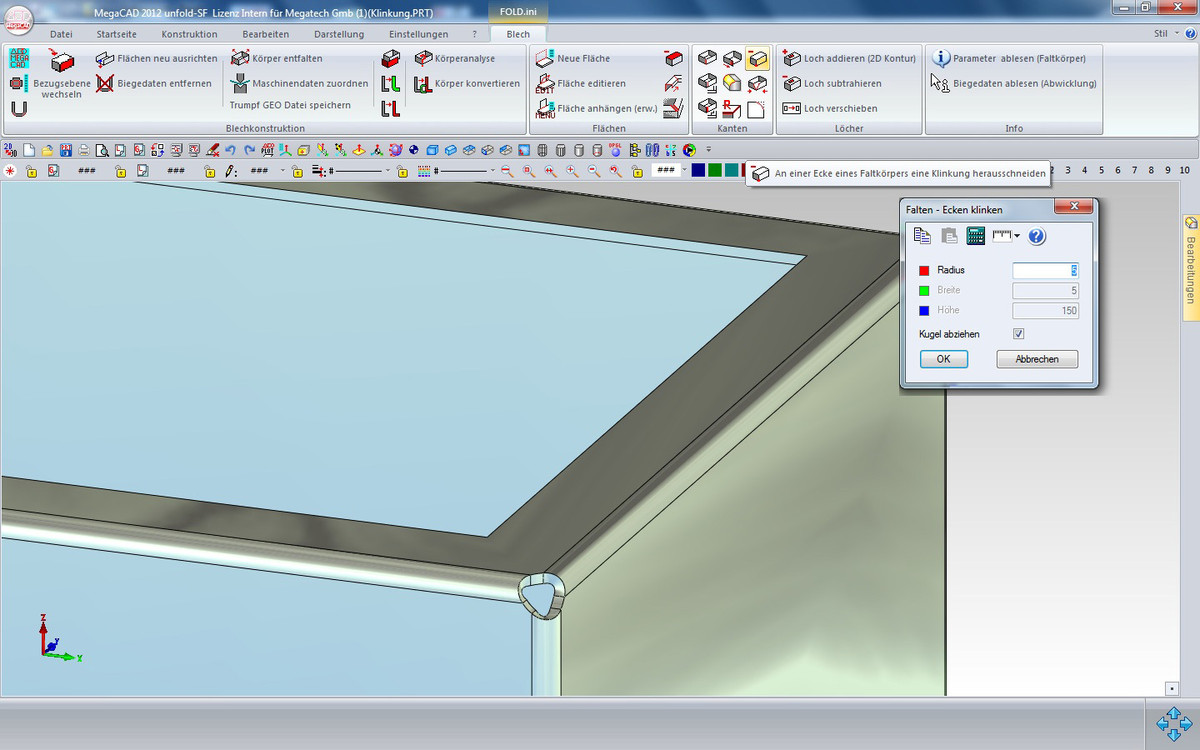

Einfaches zuweisen von Klinkungen.

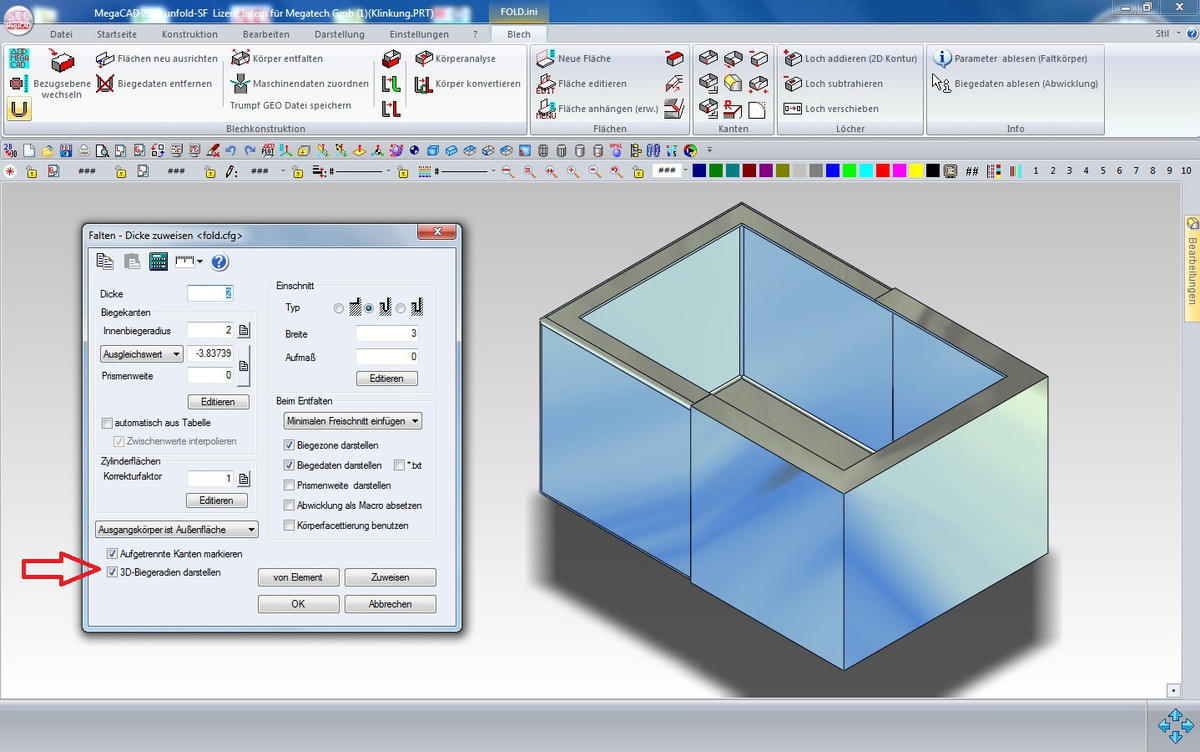

Die Biegezonen werden zur Verbesserung der Übersichtlichkeit nicht dargestellt. Bei der Abwicklung werden die Rundungsbereiche dennoch korrekt berücksichtigt.
Können bündig unter der entsprechenden Körperkante angebracht werden oder mit definiertem Überstand.

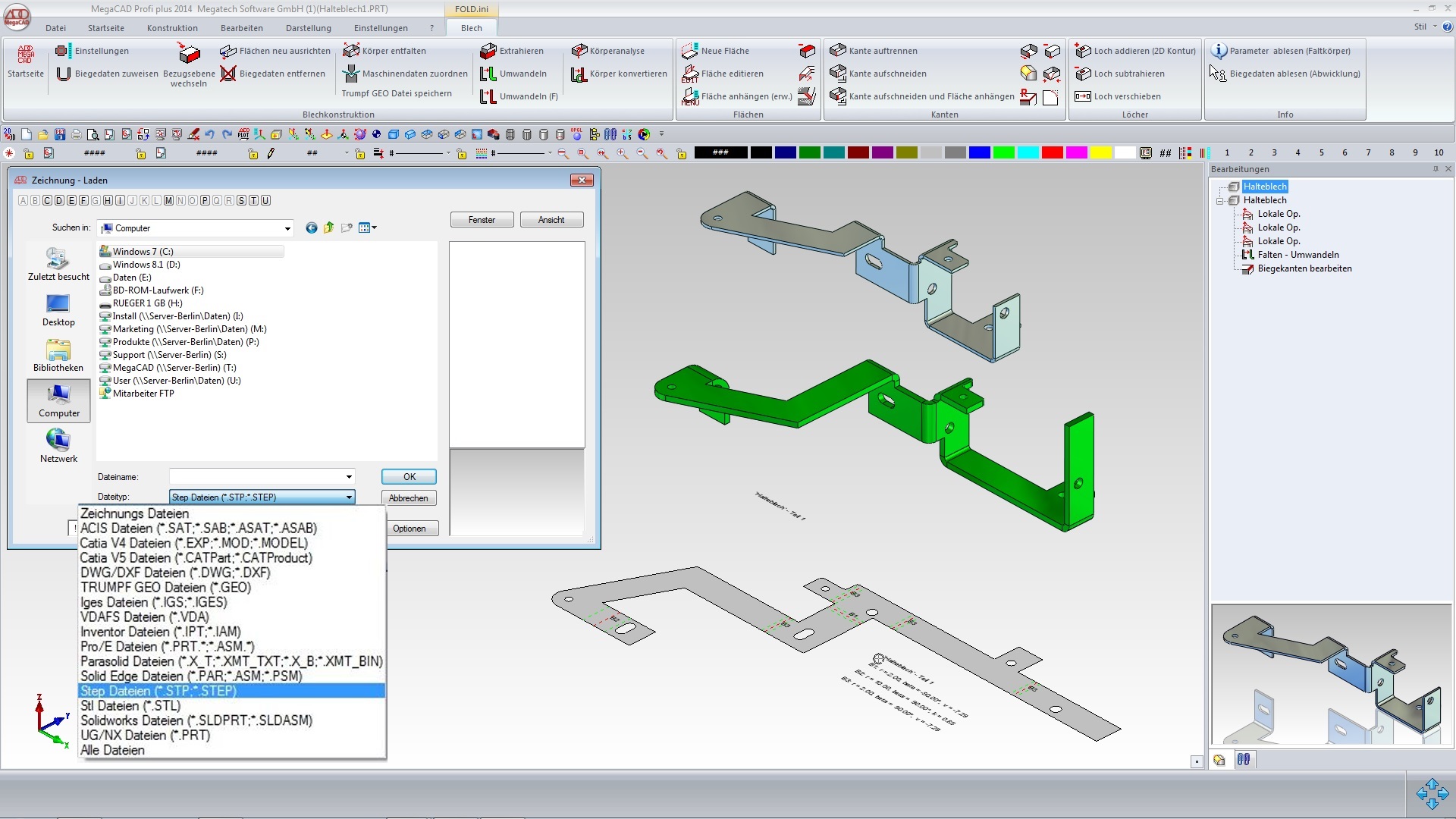

Zur Übernahme und Weiterverarbeitung von Fremddaten stehen alle gängigen 2D- und 3D-Schnittstellen zur Verfügung (AutoCAD, CATIA 4 und 5, Inventor, Creo, Solid Edge, SolidWorks und Unigraphics – um nur eine Auswahl zu nennen). Wobei sich neben DXF und DWG im 2D-Bereich die neutralen 3D-Austauschformate STEP und IGES als Standard etabliert haben.
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.
