MegaCAD LT gehört in jedes technische Büro, das präzise technische Zeichnungen, Skizzen, Flussdiagramme oder Infografiken anfertigt. Nutzen Sie dafür alle wesentlichen Zeichnungs- und Editierfunktionen in einem übersichtlichen Menü. Die MegaCAD LT Version macht Ihnen den Einstieg ins professionelle Zeichnen leicht – und das zu einem ausgezeichneten Preis-Leistungs-Verhältnis.
Für diesen Bereich müssen die externen Medien in den Cookie Einstellungen akzeptiert werden.
Cookie Einstellungen bearbeiten
MegaCAD LT
Für Einsteiger in das professionelle CAD-Zeichnen.
Die LT-Version ist die kleinste Version aus der MegaCAD Programm-Familie. Sie ist das ideale Produkt für Konstrukteure oder technische Büros, die gelegentlich technische Skizzen oder Zeichnungen erstellen wollen.
Alle wichtigen Grundfunktionen der 2D-Version sind bereits enthalten. Über die DXF-/DWG-Schnittstelle werden Zeichnungen mit anderen CAD-Systemen ausgetauscht. Das Upgrade auf größere MegaCAD Versionen ist jederzeit möglich.
Die LT gehört zur Grundausstattung von jedem technischen Büro, in dem Illustrationen, konzeptionelle Skizzen, elektrotechnische Strangschemen, Flussdiagramme oder Infografiken aller Art erstellt werden.
Hard- und Softwareempfehlung für MegaCAD 2024
MegaCAD ist für Windows 10 und Windows 11 geeignet und steht nur in der 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
Aufgrund dass sich PC- Komponenten schnell ändern, gelten die vorgeschlagenen Komponenten als Beispiele für Referenzwerte und nicht als gezielte Kaufempfehlung.
*MegaCAD 3D profitiert von 4 / 8 Kern CPUs, da die Berechnung der 2D-Ansichten in 2D-Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann. ** Hinweis: Auch dann, wenn MegaCAD auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2024 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2024 ausreicht. Wir raten für den Einsatz von MegaCAD 2024 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2024 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2024 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10/11 kann MegaCAD 2024 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2024 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2024 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2024 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Dezember 2023.
Schnittstellen
| DWG/DXF (2D) | Import und Export (ACAD 12 bis 2024 / Natives Dateiformat 2018) Modell- und Layoutbereiche |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| CDL | Export und Import von Geometriedaten als ASCII Datei. |
Leichter Einstieg in das
professionelle Zeichnen
MegaCAD LT garantiert den leichten Einstieg in das professionelle Zeichnen zu einem hervorragenden Preis-Leistungs-Verhältnis. In kurzer Zeit wissen Sie, mit der Zeichensoftware umzugehen. Für das schnelle Erlernen sind die wichtigsten Informationen zu den jeweiligen Funktionen in der integrierten Hilfe anschaulich und detailliert beschrieben.
Die Software enthält alle wesentlichen Zeichnungs- und Editierfunktionen, die in dem übersichtlichen Menü bereitgestellt werden. Fertige Zeichnungen lassen sich leicht direkt in ein Textverarbeitungsprogramm übernehmen, um ein Angebot oder Montageanleitungen zu bebildern.
Technische Zeichnungen
im Handumdrehen erstellen
Mit MegaCAD LT entwerfen und detaillieren Sie technische Zeichnungen vom Einzelteil bis zur Fertigungszeichnung im Handumdrehen. Der Programmaufbau erinnert an ein Zeichenbrett. So können Sie zügig zeichnen, ähnlich wie mit Schablone, Lineal und Zirkel.
Intelligente Menüs
erleichtern die Arbeit
Das mitdenkende Menü bietet Ihnen dabei immer die Funktionen an, die gerade benötigt werden. Die vordefinierten Formen, wie z. B. Rechteck, Langloch, Schlüsselloch und Co., sparen bei der Zeichnungserstellung Zeit. Auch Bemaßungen sind dank des intelligenten Bemaßungsassistenten schnell umzusetzen. Er schlägt jeweils die wahrscheinlichste Bemaßungsart vor.

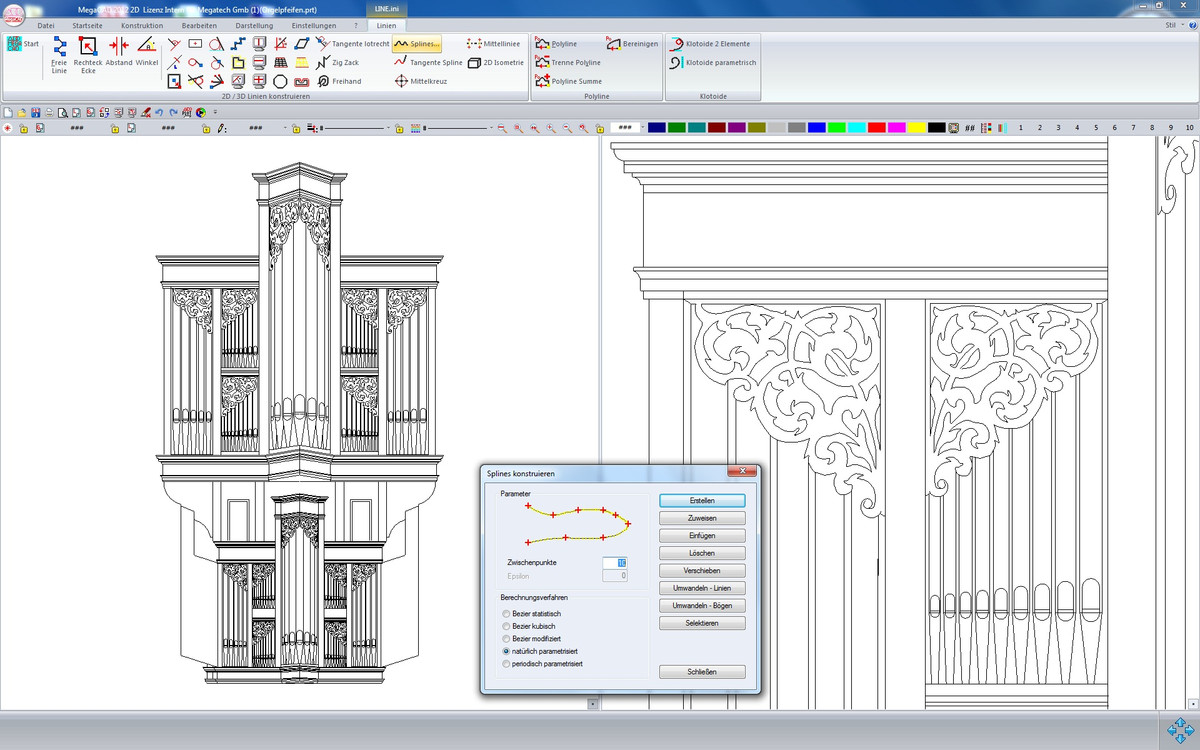

- Zeichnen wie am Zeichenbrett:
- Technische Zeichnungen, vom Einzelteil bis zur Fertigungszeichnung, entwerfen und detaillieren
- Maßhaltig zeichnen wie mit Schablone, Lineal und Zirkel
- Schnelle Navigation innerhalb der Zeichnung direkt über die Radtaste

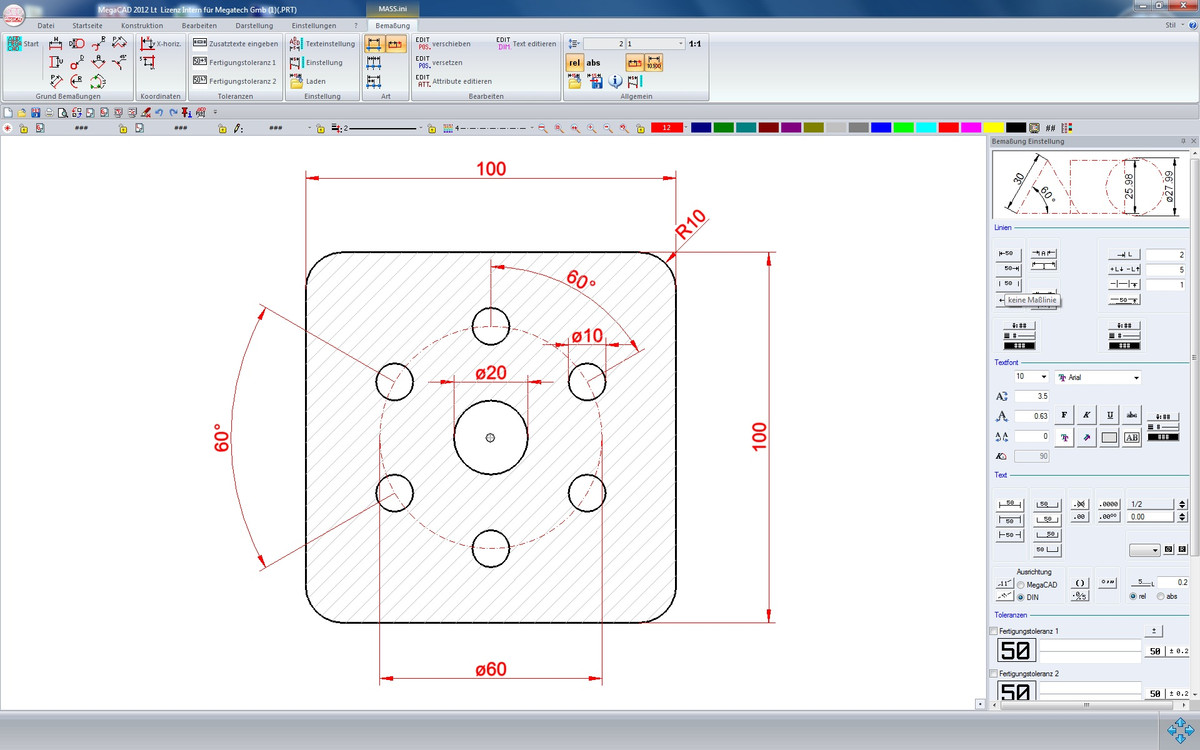

- Exakt bemaßen:
- Der Bemaßungsassistent schlägt die jeweils wahrscheinlichste Bemaßungsart vor
- Automatischer Wechsel zwischen Horizontal-, Vertikal-, Parallel-Winkel und Abstandsbemaßung
- Direkte manuelle Einzelbemaßung

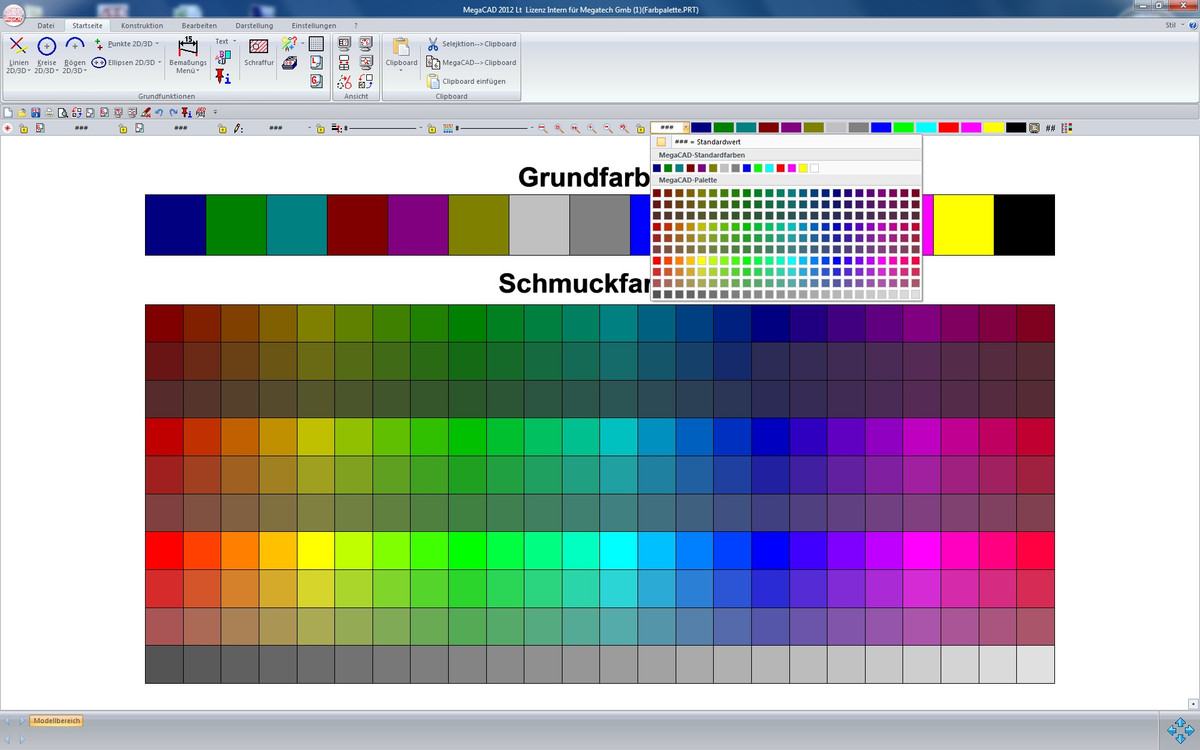

- Technische Dokumentation:
- Angebote anschaulich illustrieren, Montage- und Bedienungsanleitungen bebildern
- Umrissmodus für Gravuren und Schneideplotter
- Maßhaltig zeichnen wie mit Schablone, Lineal und Zirkel
- Klar gegliederte, individuell gestaltbare Benutzeroberfläche
- Schnelle Navigation innerhalb der Zeichnung über die Radtaste der Maus
- Mitdenkendes Menü bietet die jeweils benötigten Funktionen an
- Elemente per Drag & Drop verschieben und strecken
- Einlesen und Speichern von Rasterdaten zur Bearbeitung alter Papierpläne
- Lesen und Schreiben von DWG- und DXF-Dateien
- Ausgabe von Dateilisten auf unterschiedlichen Druckern

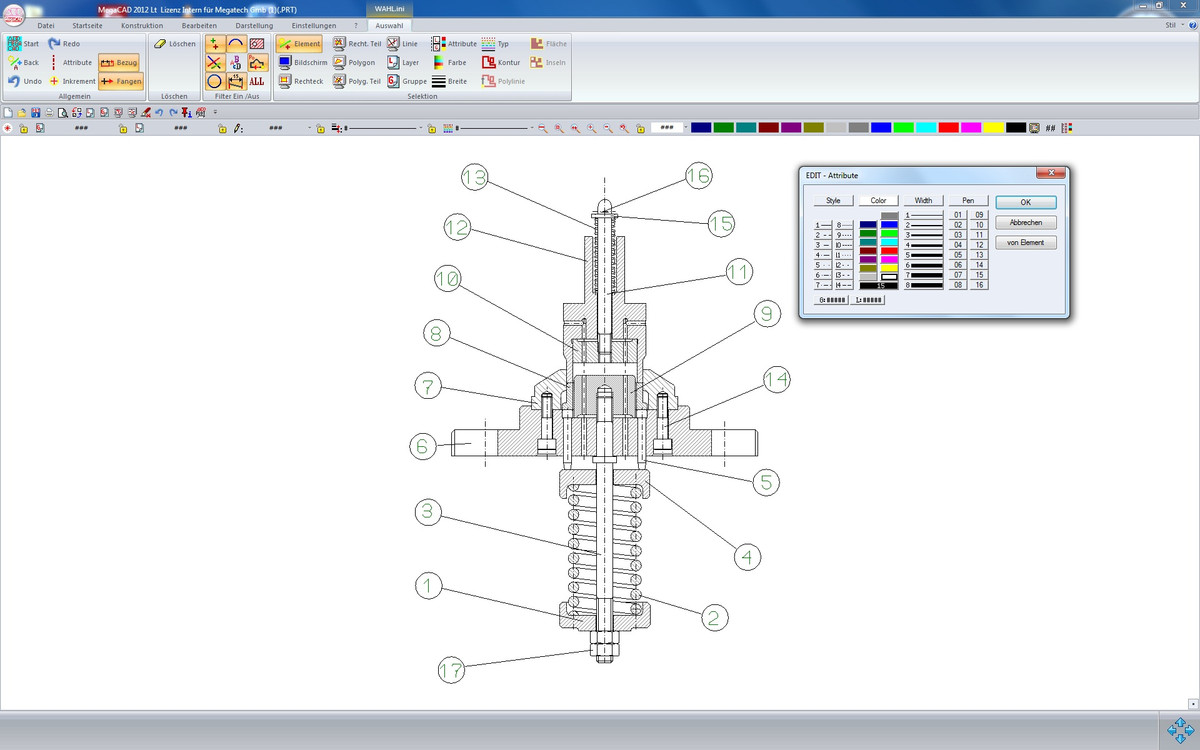

- Attribute editieren:
- Ausgewählte Attribute (Layer, Farbe, Linienart etc.) von Elementen übernehmen/ändern. Die Selektion lässt sich auch über diverse Filter beeinflussen

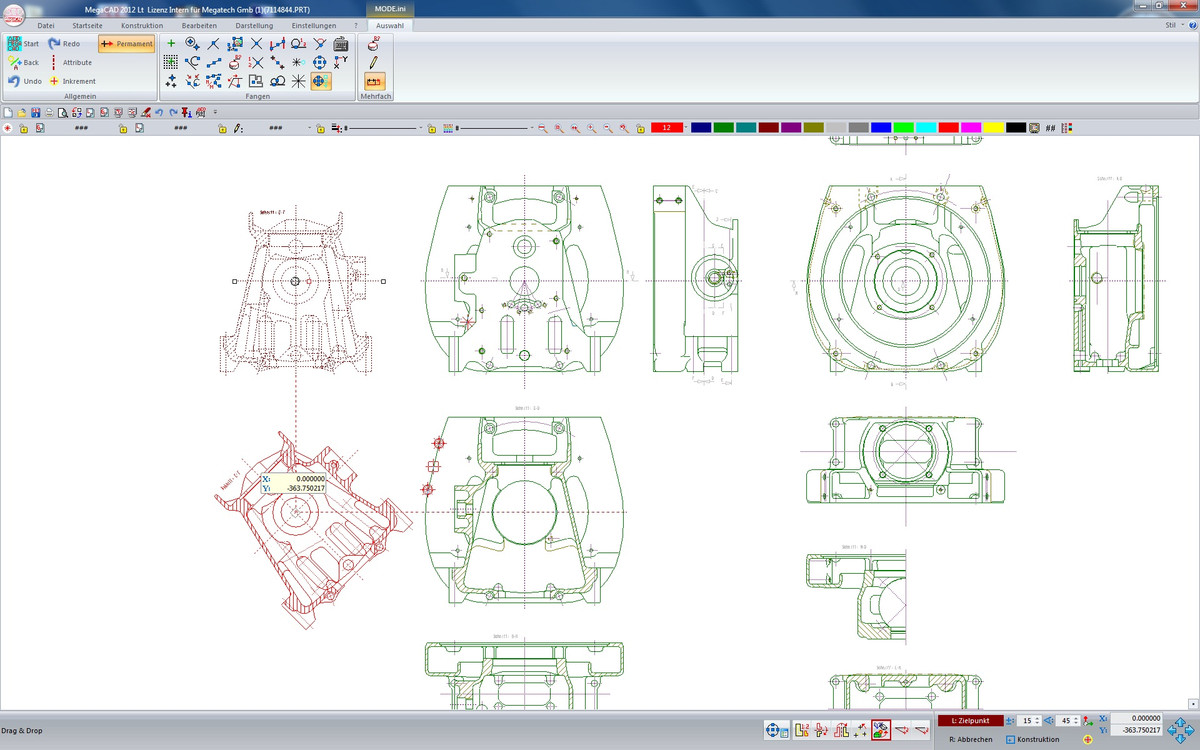

- Move & Turn:
- Verschieben und gleichzeitiges Drehen von allen Objekten, die „an der Maus hängen“

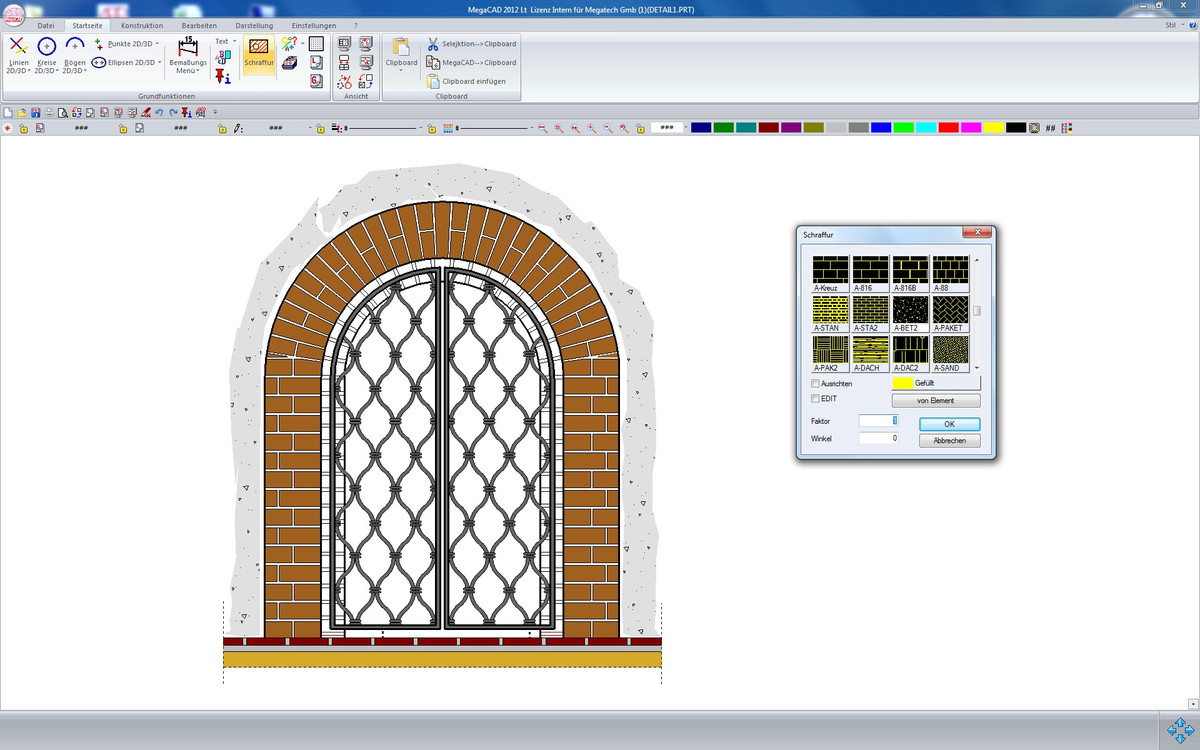

- Assoziative Schraffuren:
- Die automatische Flächenerkennung vereinfacht die Zuweisung von assoziativen Schraffuren

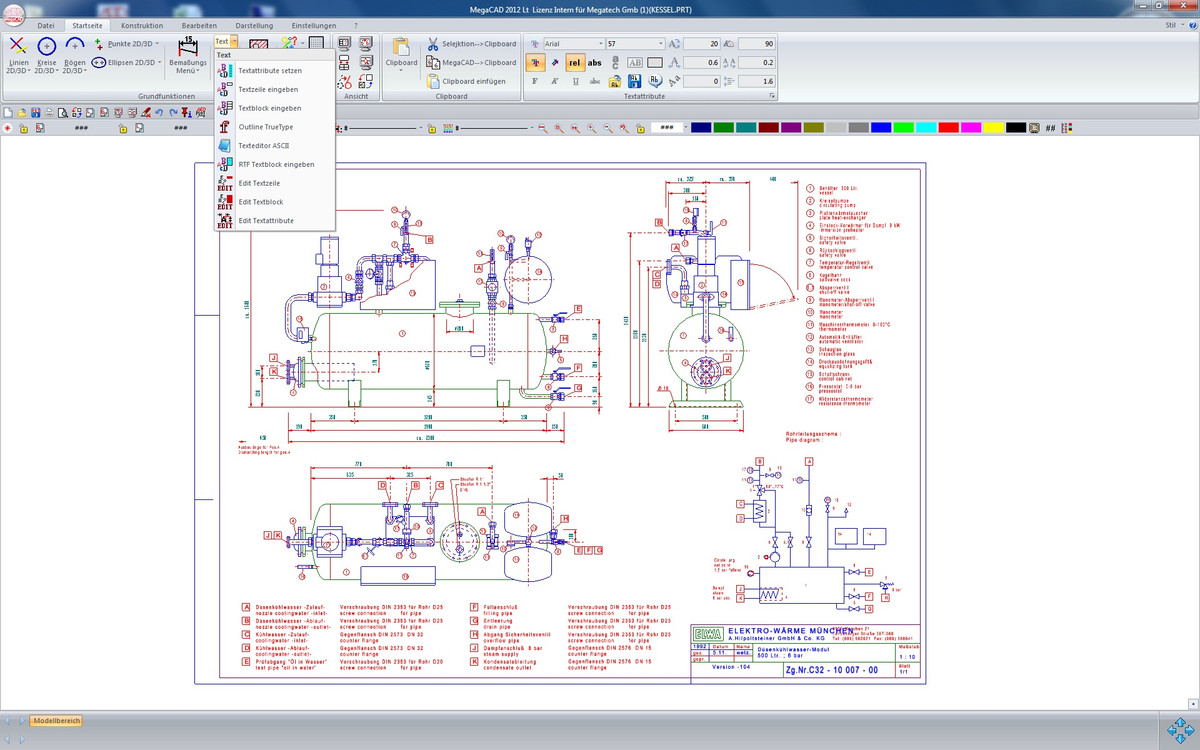

- Text:
- Textzeile und Textblock zur schnellen Beschriftung. RFT-Texteditor zur erweiterten Darstellung von Informationen mit unterschiedlichen Attributen
- Volle Unicode-Unterstützung (kyrillisch, chinesisch etc.)
- Technische Zeichnungen entwerfen und detaillieren, vom Einzelteil bis zur Fertigungszeichnung
- Dutzende von Linien und Kreisfunktionen machen Hilfskonstruktionen überflüssig
- Schnelle Navigation innerhalb der Zeichnung direkt über die Radtaste der Maus
- Das mitdenkende Menü bietet immer die gerade benötigten Funktionen an
- Elemente per Drag & Drop verschieben und strecken
- Mit dem Kommando-Cursor Elemente per Mausklick direkt ändern
- Direktes Editieren ohne Umwege
- Duplizieren, rotieren, verschieben, kopieren, spiegeln, strecken
- Bemaßung und Text direkt editieren
- Der Bemaßungsassistent schlägt die jeweils wahrscheinlichste Bemaßungsart vor.
- Automatischer Wechsel zwischen Horizontal-, Vertikal-, Parallel-, Winkel- und Abstandsbemaßung
- Direkte manuelle Einzelbemaßung
- Angebote anschaulich illustrieren
- Montage- und Bedienungsanleitunge bebildern
- Umrissmodus für Gravuren und Schneidplotter
- Einlesen und Speichern von Rasterdaten zur Bearbeitung alter Papierpläne
- Frei skalierbare TrueType-Schriften

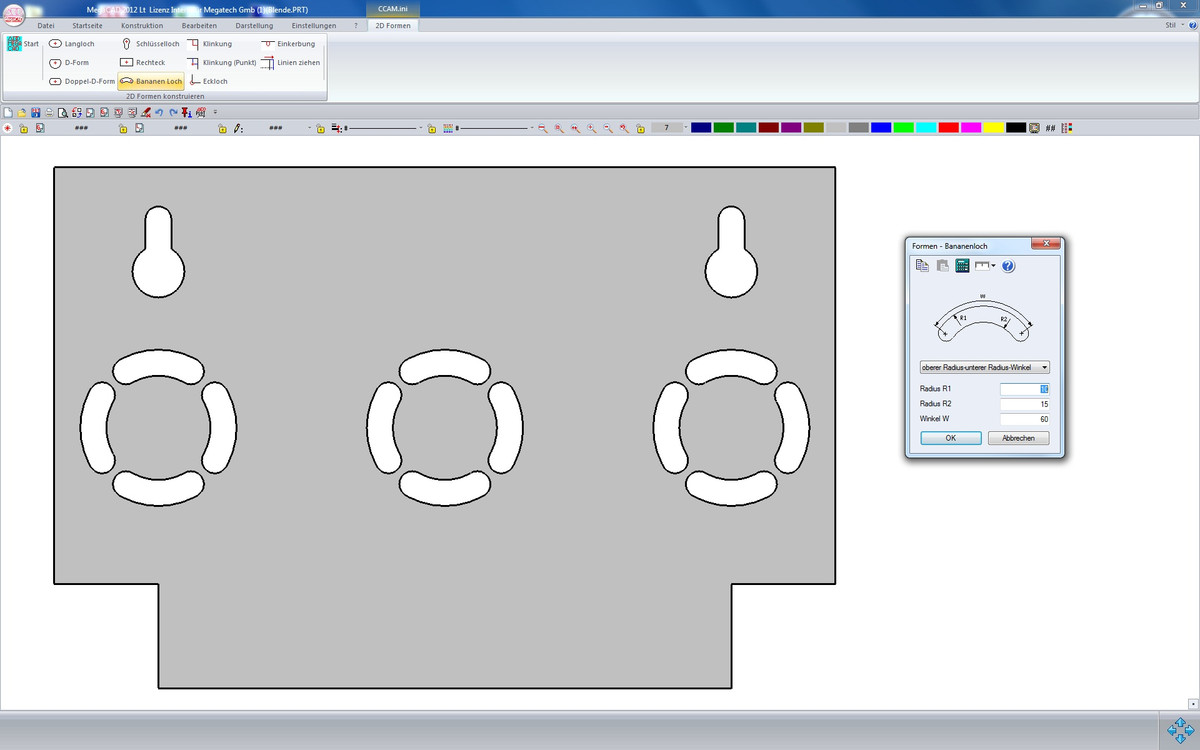

- Vordefinierte Formen erleichtern die Zeichnungserstellung (Rechteck, Langloch, Schlüsselloch, Bananenloch)
- Assistenten zur schnellen Erstellung von Klinkungen

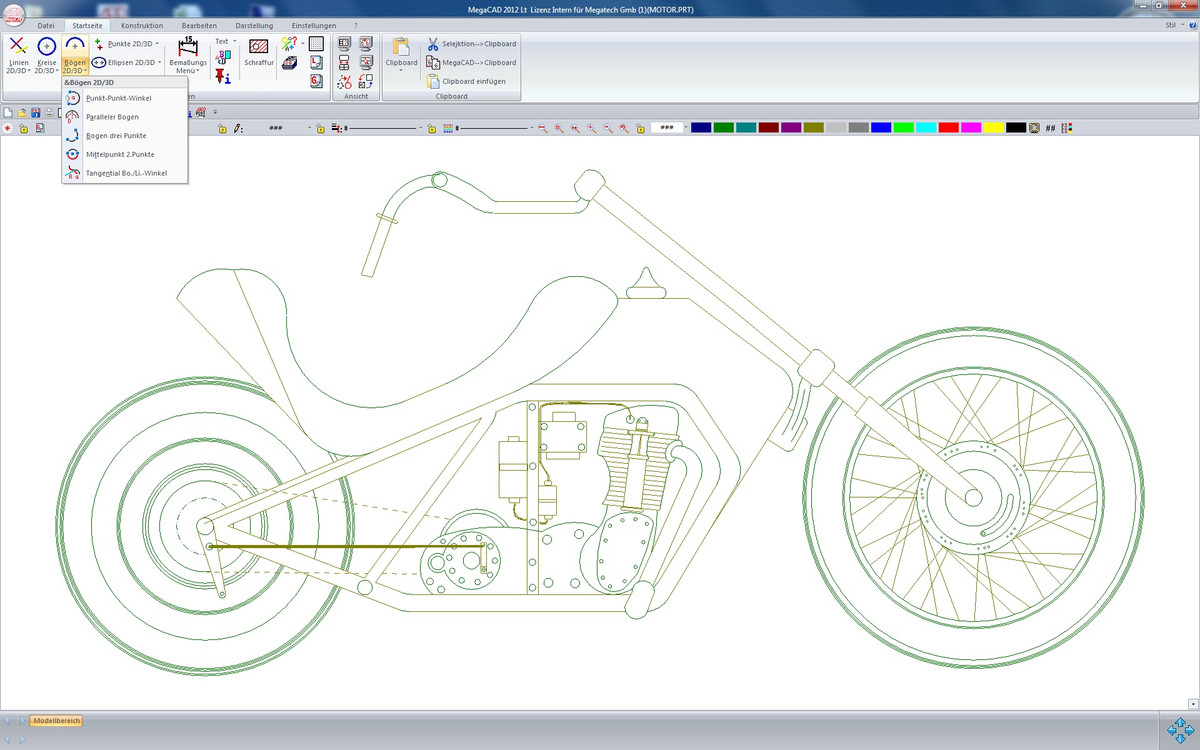

Auch mit der ersten MegaCAD-Version (1985) erstellte Zeichnungen können problemlos geladen und weiterverarbeitet werden.
Ausgewählte Attribute (Layer, Farbe, Linienart etc.) von Elementen übernehmen/ändern. Die Selektion lässt sich auch über diverse Filter beeinflussen.
Verschieben und gleichzeitiges Drehen von allen Objekten, die „an der Maus hängen“.
Die automatische Flächenerkennung vereinfacht die Zuweisung von assoziativen Schraffuren.
- Textzeile und Textblock zur schnellen Beschriftung
- RFT-Texteditor zur erweiterten Darstellung von Informationen mit unterschiedlichen Attributen
- Volle Unicode-Unterstützung (kyrillisch, chinesisch etc.)
