Durchgängiges Arbeiten in 2D und 3D.
Unser CAD-Lösung für den (Sonder-) Maschinenbau. Erstellen Sie eigenständige 2D-Zeichnungen wie Hallenlayouts genauso einfach wie anspruchsvolle 3D Modelle mit den zugehörigen assoziativen 2D-Ansichten.
Für diesen Bereich müssen die externen Medien in den Cookie Einstellungen akzeptiert werden.
Cookie Einstellungen bearbeiten
MegaCAD Maschinenbau
Innovativ. Vielseitig. Leistungsstark.
MegaCAD Maschinenbau ist die wegweisende Lösung für Konstrukteure und mittelständische Unternehmen, die eine innovative 3D-Technologie, verbunden mit einem vollwertigen 2D-Programm für Werkstattzeichnungen, benötigen. Die Konstruktionssoftware überzeugt durch ihre besondere Leistungsstärke, einfache Bedienung und ein herausragendes Preis-Leistungs-Verhältnis. MegaCAD Maschinenbau kombiniert die Vorteile des parametrischen historienbasierten Modellierens mit der Anwenderfreundlichkeit des direkten historienfreien Modellieransatzes. Entscheiden Sie völlig frei, ob Sie 3D-Modelle direkt, Featurebasiert oder auf Basis (parametrischer) 2D-Skizzen modellieren.
Mit MegaCAD Maschinenbau bleiben Sie stets flexibel und können jederzeit auf unterschiedlichste Anforderungen und spontane Änderungen reagieren. Das macht MegaCAD Maschinenbau unter anderem auch zum optimalen Werkzeug für den Vorrichtungsbau und in der Arbeitsvorbereitung.
Hard- und Softwareempfehlung für MegaCAD 2024
MegaCAD ist für Windows 10 und Windows 11 geeignet und steht nur in der 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
| Basisausstattung | Standardausstattung | gehobene Ausstattung | |
|---|---|---|---|
| Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
| Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
| Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
Aufgrund dass sich PC- Komponenten schnell ändern, gelten die vorgeschlagenen Komponenten als Beispiele für Referenzwerte und nicht als gezielte Kaufempfehlung.
*MegaCAD 3D profitiert von 4 / 8 Kern CPUs, da die Berechnung der 2D-Ansichten in 2D-Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann. ** Hinweis: Auch dann, wenn MegaCAD auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2024 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2024 ausreicht. Wir raten für den Einsatz von MegaCAD 2024 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2024 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2024 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10/11 kann MegaCAD 2024 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2024 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2024 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2024 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Dezember 2023.

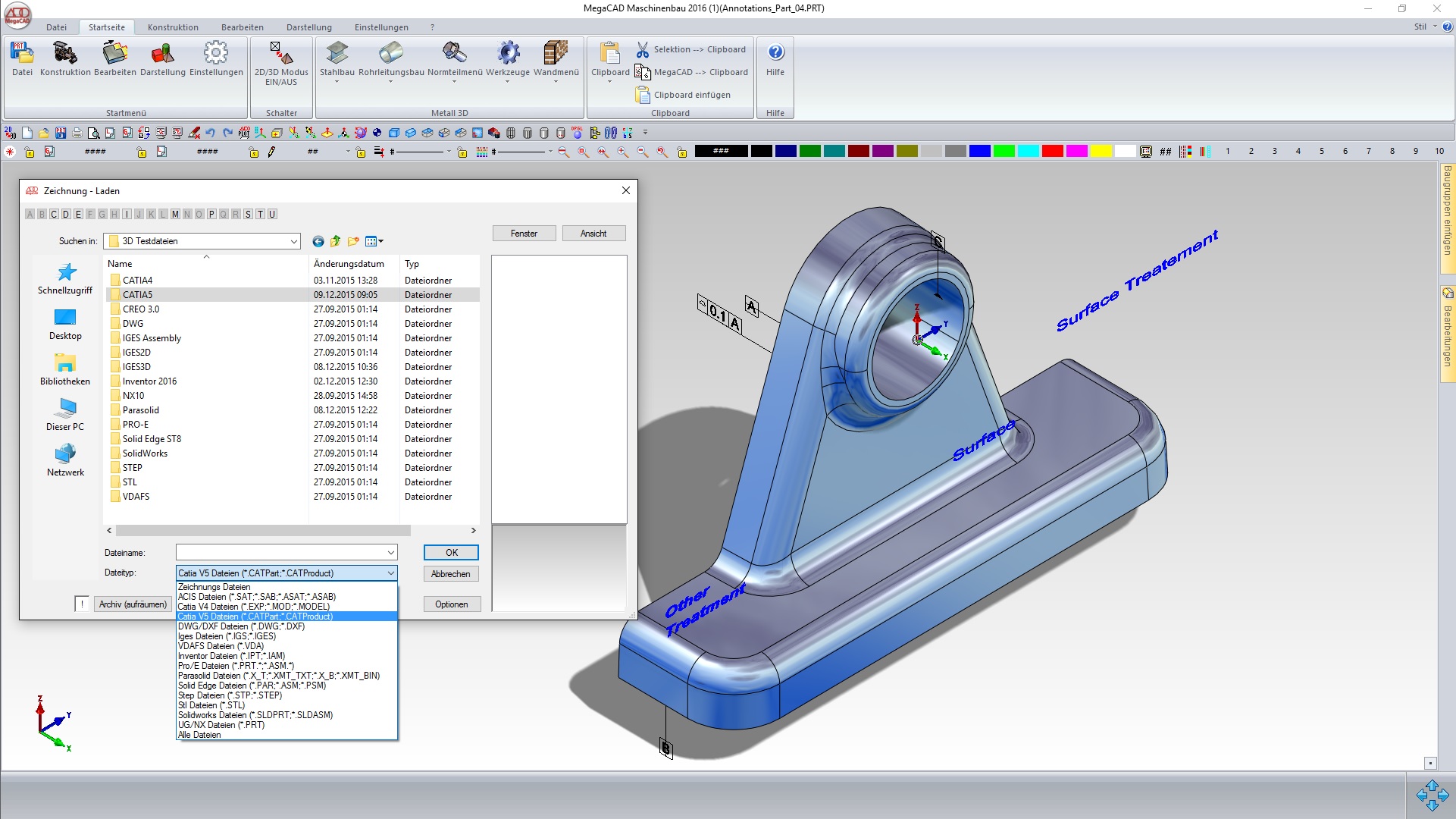

Schnittstellen
Reibungslose Integration in ein bestehendes CAD-/CAM-Umfeld
An der Entwicklung eines Produktes sind meist mehrere Parteien beteiligt, die untereinander auch Daten austauschen. Bei der Vielfalt an CAD-Lösungen und Dateiformaten kommt es oftmals zu Schwierigkeiten, da ausgereifte Konverter fehlen. Verschiedene Softwarelizenzen sollen die Lücke füllen; sie konvertieren Konstruktionsmodelle von einem System ins andere. Das muss nicht sein!
MegaCAD verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.
Die Dateiformate im Einzelnen:
| DWG/DXF (2D+3D) | Import und Export (ACAD 12 bis 2024 / Natives Dateiformat 2018) MDT Proxi-Elemente Körper (eingebettete SAT Dateien) Flächen (neuer Algorithmus mit optimierter Speicherverwaltung von Dreiecksflächen aus älteren AutoCAD-Versionen) Modell- und Layoutbereiche |
| ACIS 2023 SAT/SAB/ASAT*/ASAB* |
Import und Export von Körpern, Flächen und 3D Splines. |
| VDA-FS | Import und Export von Flächenmodellen in den Formaten 1.0 und 2.0 |
| IGES | Import und Export von Flächen (Trimmed Surface) und Volumenmodellen (Manifold Solid BRep Objects) im Format 5.3 inkl. aller 2D-Daten und 3D-Assembly-Strukturen. |
| IGES 2D | Import und Export |
| STEP | AP203 (Import und Export) Allgemeiner Maschinenbau AP214 (Import und Export) Automotive Design AP224 (Import und Export) |
| CATIA 4 | .MOD und .EXP Import der Formate 4.1.x und 4.2.x Export im Format 4.2.4 |
| CATIA 5 | Import und Export bis einschl. CATIA V5 2022 |
| CATIA 6 | CATIA V6 |
| Pro/E – Creo | Import der Revisionen 16 bis Creo 8 |
| STL | Import mit Healingfunktion Export mit diversen Einstelloptionen |
| Inventor | Import V6 – 2024 |
| JT (Siemens PLM) | Import |
| Parasolid | Import 9.0 – 35 |
| Solid Edge | Import V18 – MP10 |
| SolidWorks | Import 2003 – 2023 |
| Unigraphics (NX) | Import 1 -12, 1980 |
| 3D PDF | Export |
| IFC (BIM) | Import und Export |
| VRML | Export im Format 1.0 (nur Geometrie ) |
| WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
| BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
| HPGL | Import und Export im Format 1.0 |
| CDL (2D+3D) | Export und Import von Geometriedaten als ASCII Datei. |
| Microsoft Access | Export und Import von 2D-Zeichnungen als MDB (Access) Datei. |
*Über ASAT/ASAB und STEP können Assembly (=Baugruppen) Strukturen und Referenzen ausgewertet werden, was zum einen die Übersichtlichkeit deutlich verbessert und zum anderen (bei vielen gleichen Teilen) die Datenmenge stark reduzieren kann.

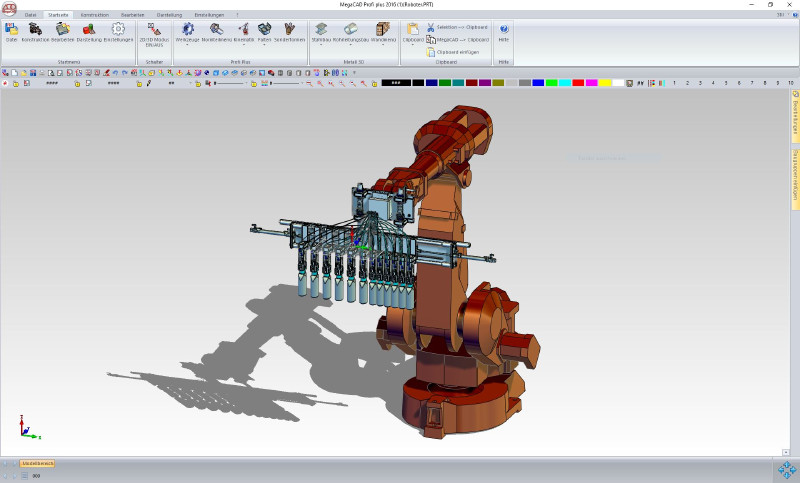

Durchgängiges Arbeiten
in 2D und 3D
MegaCAD 3D vereint eine wegweisende 3D-Technologie mit einem vollwertigen 2D-System. Beide Ebenen sind unter einer Oberfläche vereint. Der Wechsel erfolgt verzugslos. So wird ein durchgängiges Arbeiten in 2D und 3D garantiert. 3D-Modelle lassen sich per Mausklick aus vorhandenen 2D-Ansichten erstellen. Die 2D-Arbeitsblätter können hierbei beliebig viele assoziative Ansichten und Schnitte enthalten. So erstellen Sie im Handumdrehen exakte und detaillierte Fertigungszeichnungen.

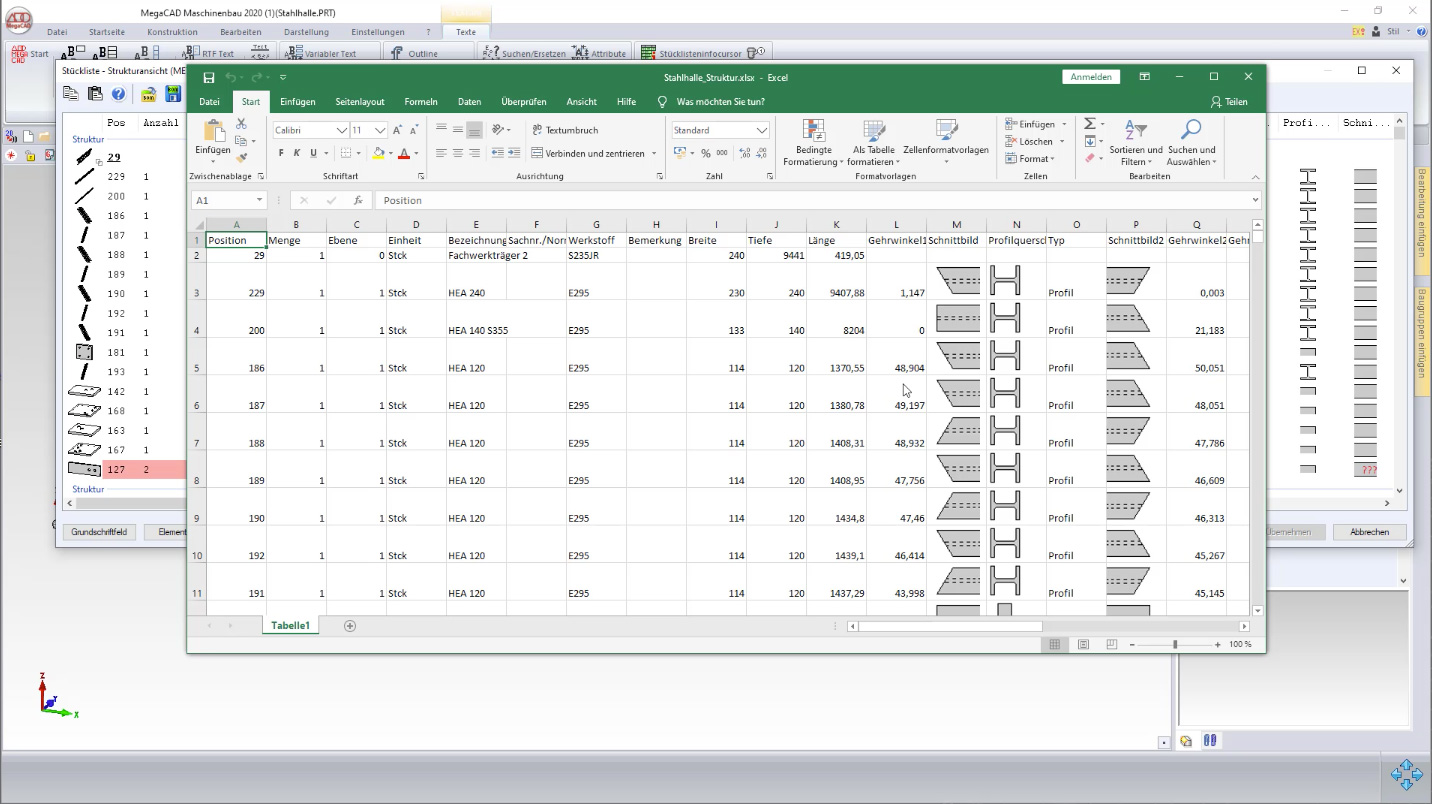

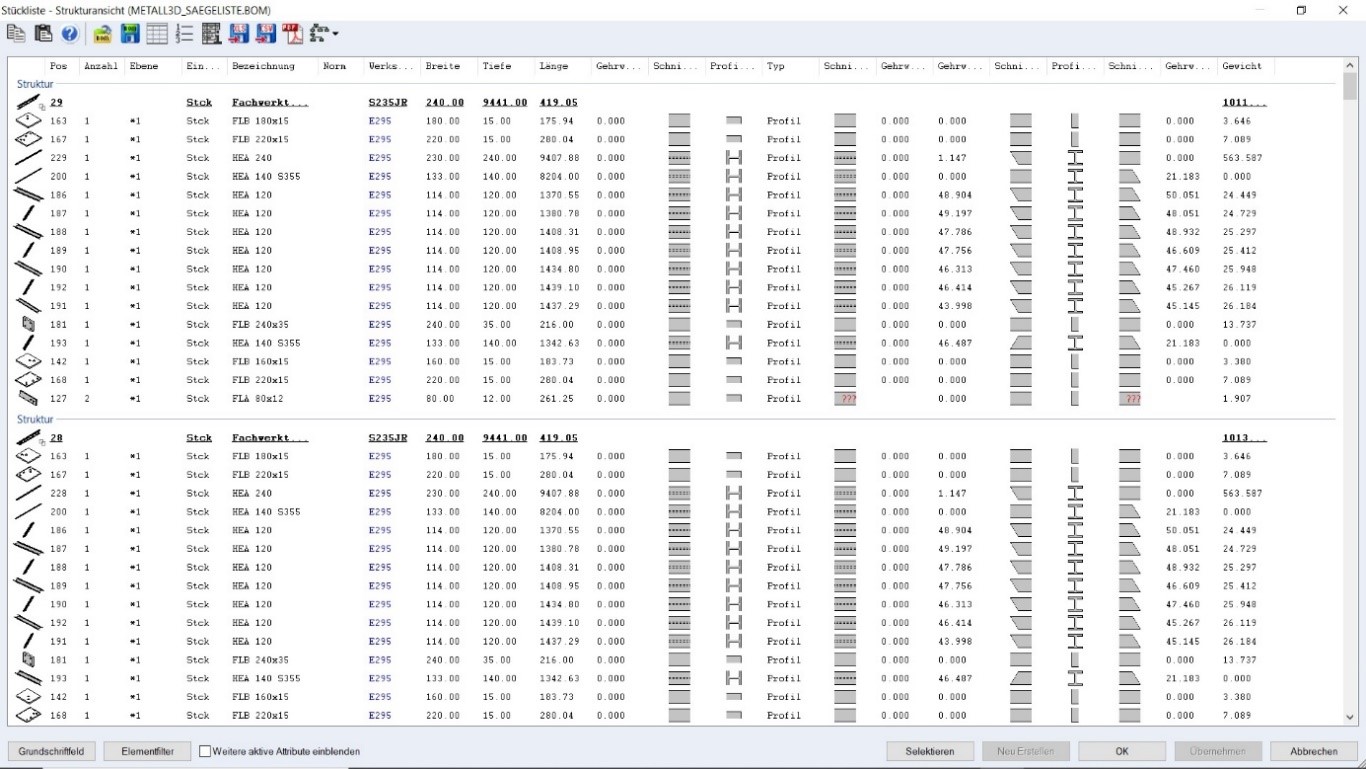

Stücklisten

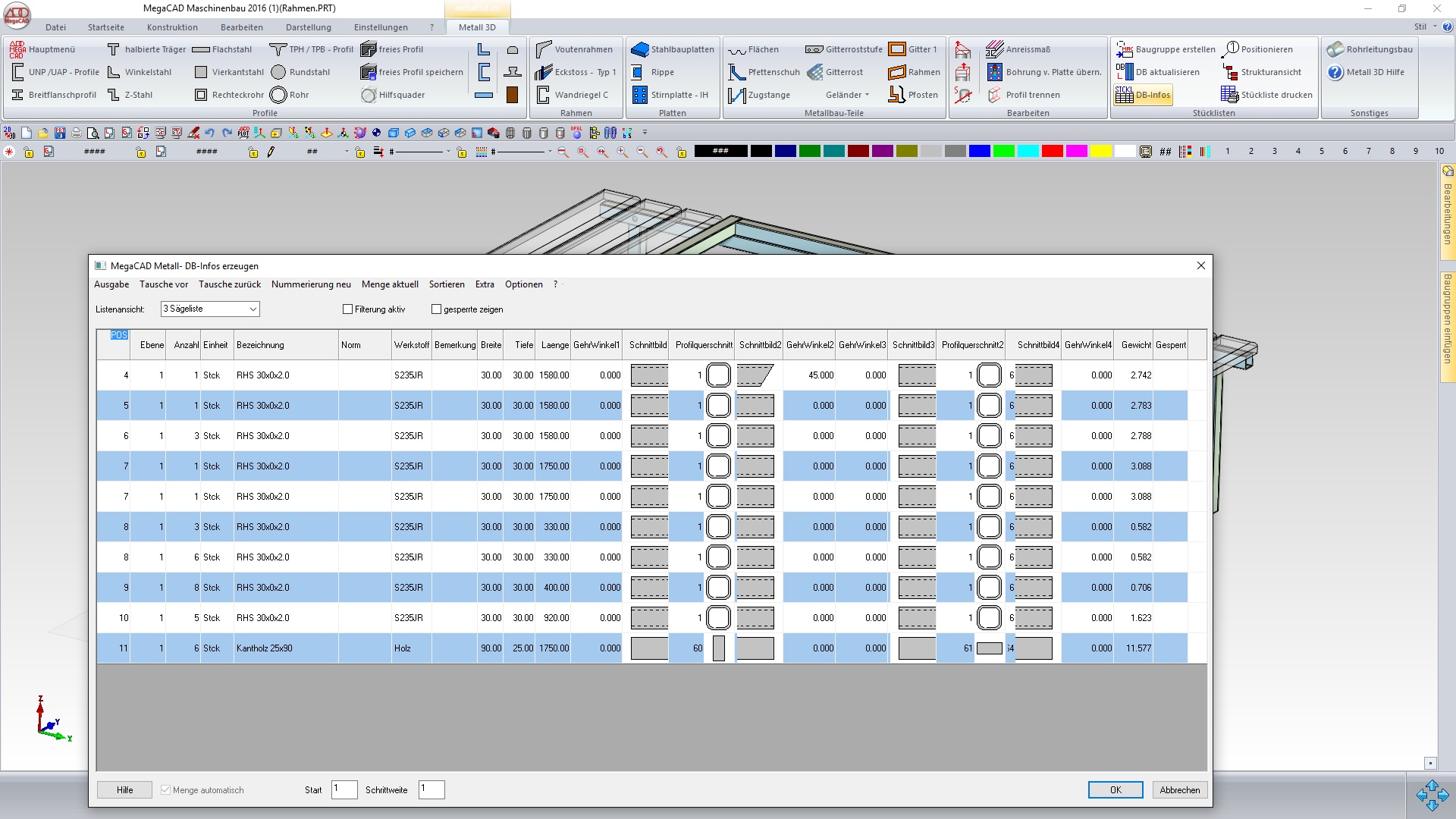

Bei der Bearbeitung bestehender Bauteile wird die Stückliste (Gewicht, Länge und Gehrungswinkel) erstellt und automatisch aktualisiert. So beschleunigt sich der Konstruktionsprozess noch einmal erheblich, und alle notwendigen Mengenangaben für eine exakte Kalkulation sind auf Knopfdruck verfügbar.
MegaCAD Maschinenbau
ist ein echter Vielleser
Oftmals sind an der Entwicklung eines Produktes mehrere Parteien beteiligt, die untereinander auch Daten austauschen. MegaCAD Maschinenbau verfügt über alle gängigen Schnittstellen und kann somit problemlos Daten aus Fremdsystemen importieren, weiterbearbeiten und natürlich exportieren. Mithilfe ausgereifter Healing-Mechanismen können schadhafte Fremddaten repariert werden.
Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD Maschinenbau noch besser machen.
- Bereit für CADENAS
- Die spezielle Schnittstelle erlaubt Ihnen den vollen Zugriff auf Ihre PARTsolution Lizenz, die Sie zusätzlich bei CADENAS erwerben können.
- Folgeverbundwerkzeug:
- Direkte Bearbeitung auch von großen Baugruppen mit mehr als 10.000 Bauteilen, unterstützt durch die komfortable Layer- und Gruppenverwaltung
- Stücklisten:
- Bei der Bearbeitung bestehender Bauteile wird die Stückliste (Gewicht, Länge und Gehrungswinkel) erstellt und automatisch aktualisiert.
- 3D-Modellierer und 2D-Programm aus einem Guss
- Volle 2D-/3D-Durchgängigkeit
- 3D-Profilgenerator mit automatischer Aktualisierung der Stückliste (Gewicht und Länge der Profile)
- Reibungslose Integration in bestehende Prozessketten, da alle wichtigen 3D-Schnittstellen bereits zum Lieferumfang gehören.
- MegaCAD Maschinenbau ist das ideale Werkzeug für den Vorrichtungsbau in der Arbeitsvorbereitung.
MegaCAD Maschinenbau verfügt über Direktschnittstellen zu vielen gängigen CAD-Systemen wie Autodesk lnventor, CATIA 5, Creo (Pro/E), SolidWorks, Solid Edge und Unigraphics NX. Die neutralen Formate STEP und IGES werden ebenso unterstützt wie ACIS (SAT) und Parasolid.
Wenn ein CATIA 5 Modell eine „Produkt- und Fertigungsinformation“ (PMI) enthält, dann werden die Bearbeitungsinformationen beim Import in MegaCAD Maschinenbau ausgewertet und im Modell angezeigt.
Einzelne Zeichnungselemente lassen sich zu Baugruppen zusammenfassen, welche wiederum beliebig schachtelbar sind.
- Eigenschaften und Abmessungen vorhandener Zeichnungselemente per Mausklick ändern
- Drag & Drop: Elemente direkt verschieben und an Körpern automatisch ausrichten
- Quick Edit: schnelle Änderungen über Info-Cursorfeld ohne Menüaufruf
- Das Menü bietet immer die gerade benötigten Funktionen an
Die Baumstruktur ermöglicht das Springen in der Konstruktionshistorie, um an jeder Stelle einzugreifen, der graphische Konstruktionsmanager zeigt die Entstehung des Modells im Zeitraffer.

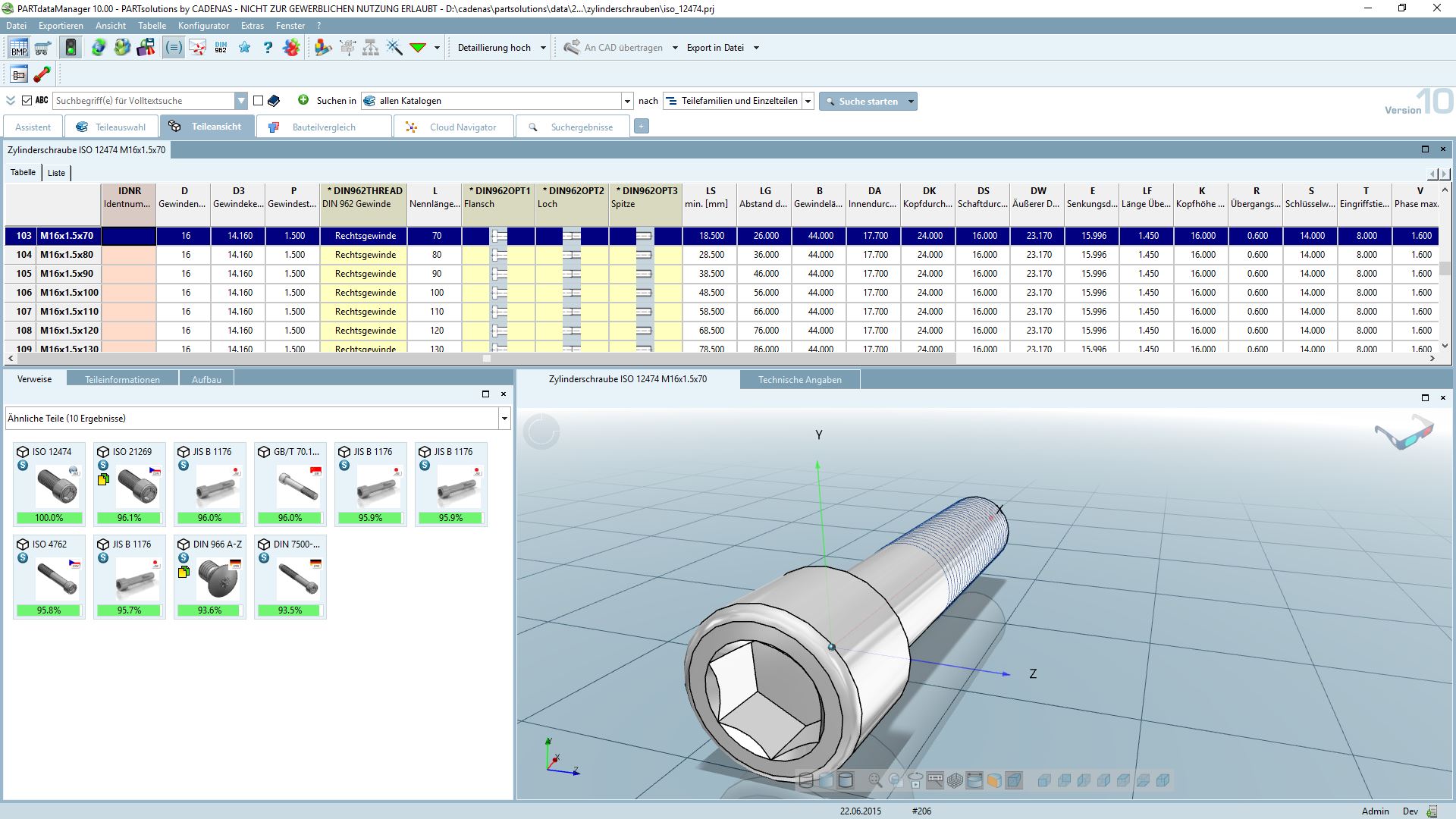

Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.

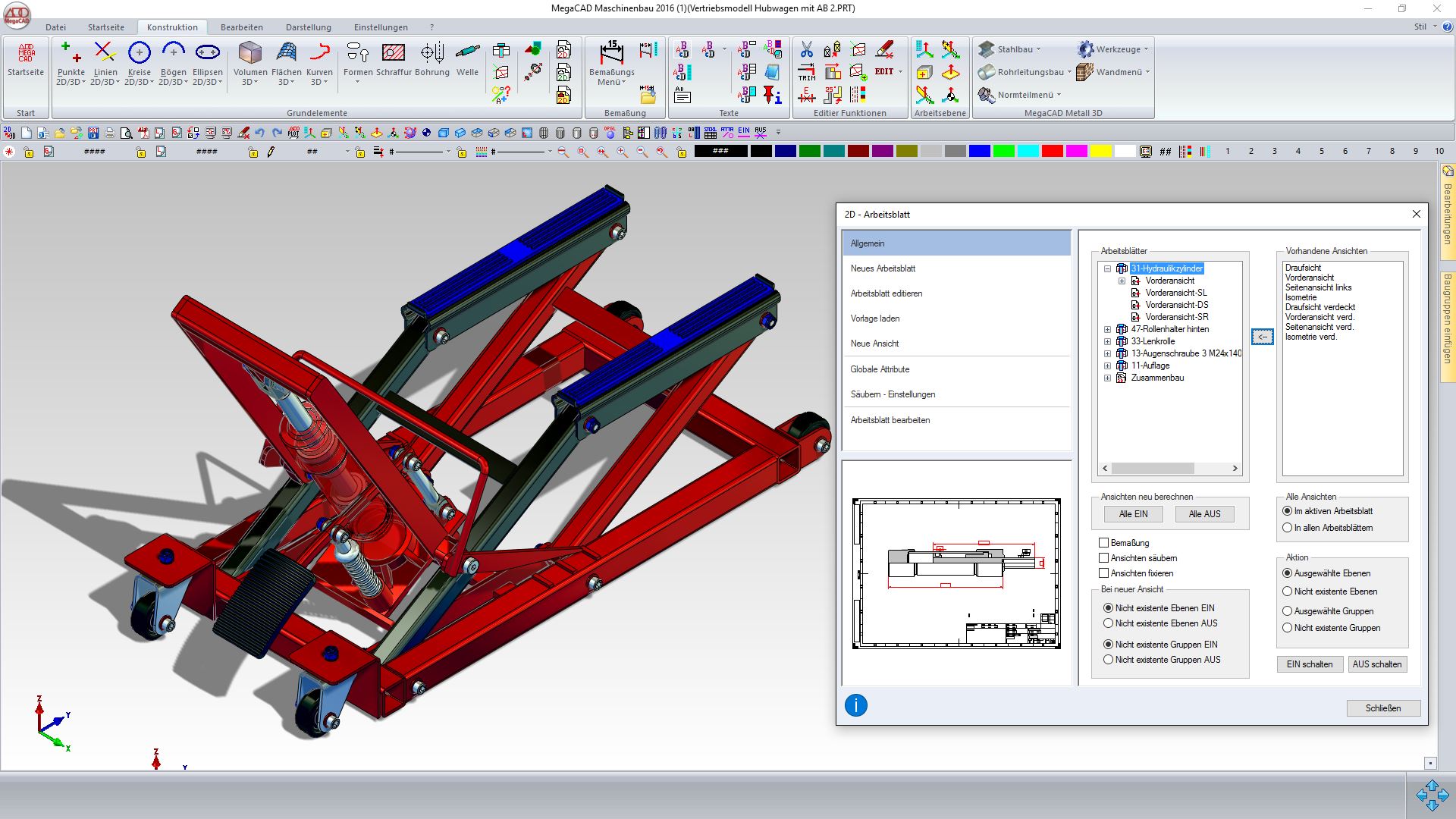

- Komfortable Funktionen zur Erstellung von 2D-Arbeitsblätter mit beliebige assoziative Ansichten und Schnitten
- Vorschaumodus für das aktive Arbeitsblatt und für alle in diesem Arbeitsblatt vorhandenen Ansichten
- Detaillierung der Ansichten für exakte Fertigungszeichnungen

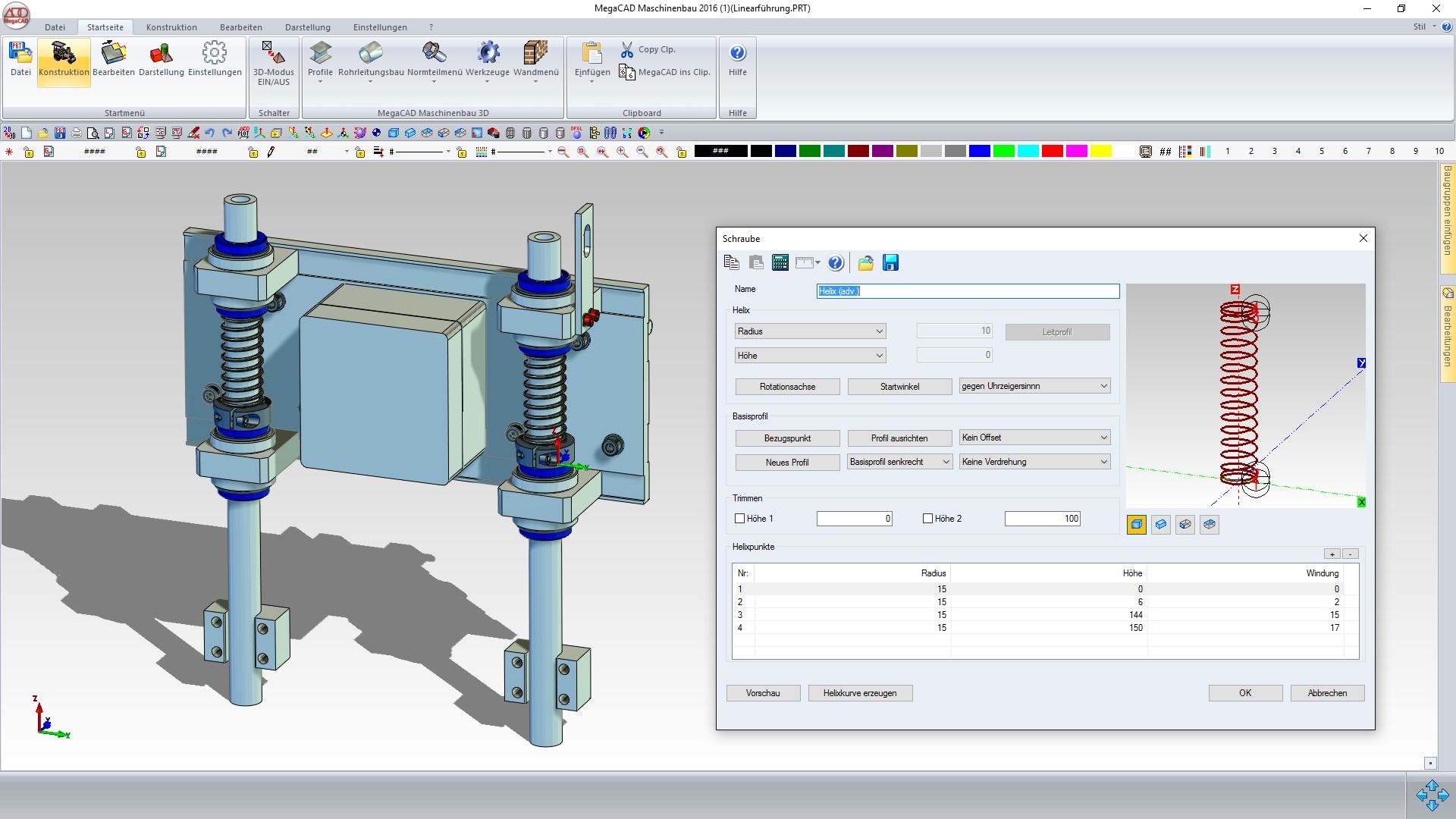

- Direktes Erzeugen von Regelkörpern (Quader, Kugel etc.) aber auch von Federn mit variabler Steigung
- Vorhandene 2D-Zeichnungen als Grundlage für die 3DKonstruktion nutzen
- Die Arbeit am räumlichen Modell hilft Fehler zu vermeiden, da man schon in der Entwurfsphase einen realistischen Eindruck vom fertigen Produkt erhält
- Der Funktionsumfang von MegaCAD 2D ist komplett enthalten
- Funktionale Einheit von 3D-Modell und 2D-Zeichnung
- Automatische Erstellung von Modellen aus 2D Zeichnungen
- Automatische Bohrungserkennung auch bei Fremddaten
Direkte Bearbeitung auch von großen Baugruppen mit mehr als 10.000 Bauteilen unterstützt durch die komfortable Layer- und Gruppenverwaltung
MegaCAD Maschinenbau ist das ideale Werkzeug für den Vorsichtungsbau in der Arbeitsvorbereitung.
MegaCAD Maschinenbau verfügt über Direktschnittstellen zu vielen gängigen CAD-Systemen wie dem Autodesk Inventor, CATIA 5, Creo (Pro/E), SolidWorks, Solid Edge, und Unigraphics NX. Die neutralen Formate STEP und IGES werden ebenso unterstützt wie ACIS (SAT) und Parasolid. Wenn ein CATIA 5-Modell „Produktfertigungsinformationen“ (PMI) enthält, dann werden die Bearbeitungsinformationen beim Import in MegaCAD Maschinenbau ausgewertet und im Modell angezeigt.

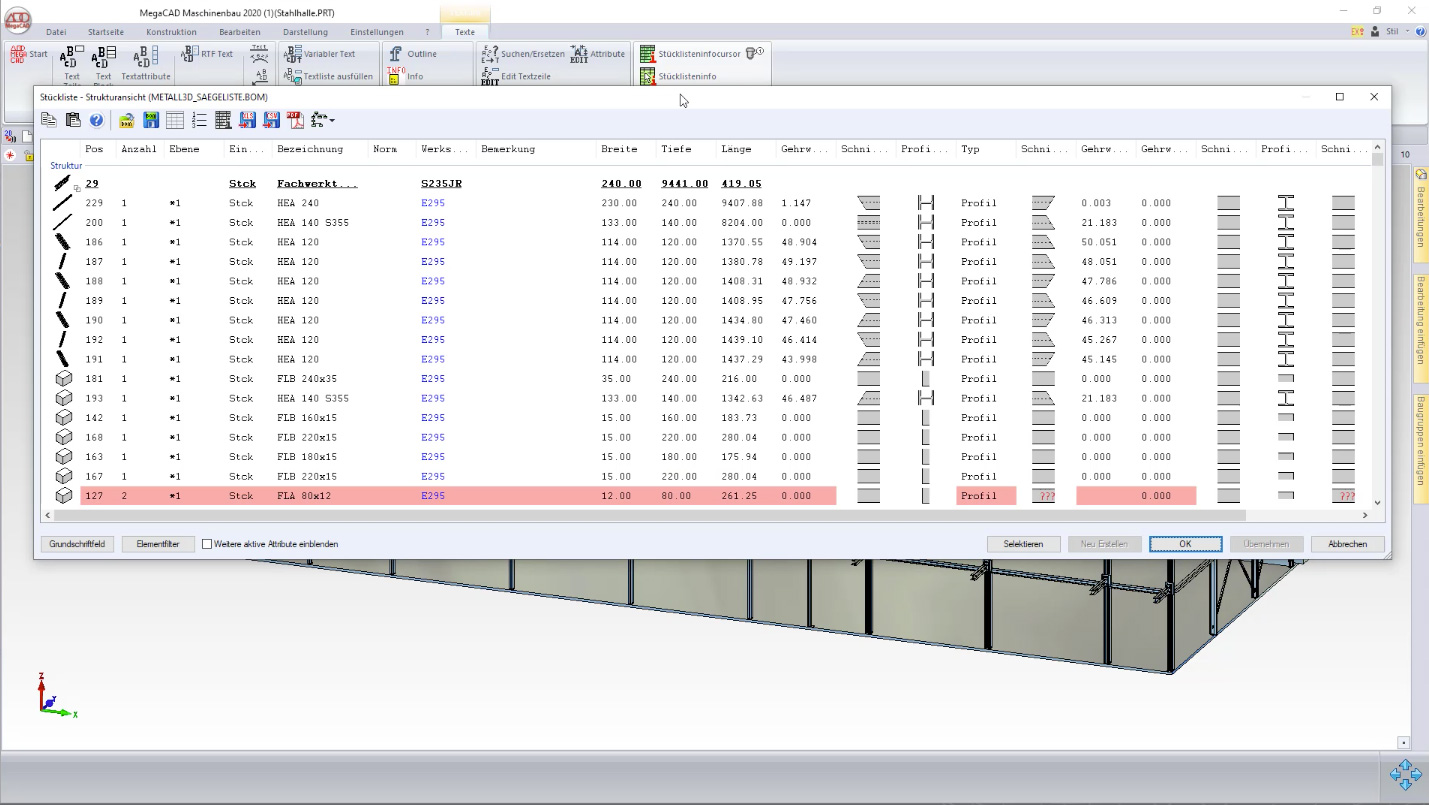

Bei der Bearbeitung bestehender Bauteile wird die Stückliste (Gewicht, Länge und Gehrungswinkel) erstellt und automatisch aktualisiert.
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.
