Die LT-Version ist die kleinste Version aus der MegaCAD Metall-Familie. Sie ist das ideale Produkt für Konstrukteure oder metallverarbeitende Betriebe, die gelegentlich technische Skizzen oder Zeichnungen erstellen wollen.
Alle wichtigen Grundfunktionen der Metall 2D-Version sind enthalten. Über die DXF-/DWG-Schnittstelle werden Zeichnungen mit anderen CAD-Systemen ausgetauscht. Das Upgrade auf größere MegaCAD Versionen ist jederzeit möglich.
Für diesen Bereich müssen die externen Medien in den Cookie Einstellungen akzeptiert werden.
Cookie Einstellungen bearbeiten![MegaCAD Metall LT](/media/metall-2d_keyvisual_g.png)
MegaCAD Metall LT
Die Einsteiger-CAD-Lösung für die metallverarbeitenden Berufe.
MegaCAD Metall LT ist für den Metallbau konzipiert. Diese spezielle CAD-Lösung nutzt präzise Zeichenwerkzeuge, ergänzt durch benutzerfreundliche Hilfsmittel. Sie bietet Funktionen zur automatischen Generierung von 2D-Stahlprofilen, Toren und Zaunfeldern, welche die tägliche Zeichenarbeit erheblich erleichtern.
Die fertiggestellten Zeichnungen lassen sich nahtlos in Textverarbeitungsprogramme überführen, um Angebote oder Montageanleitungen anschaulich zu gestalten.
Zudem können Fotos, die mit einer Digitalkamera aufgenommen wurden, mühelos in technische Zeichnungen eingefügt werden, um anschauliche Angebote zu kreieren. Ein Wechsel zu MegaCAD Metall 2D oder 3D ist jederzeit möglich, ohne dass dabei die gewohnte Arbeitsweise verloren geht.
Hard- und Softwareempfehlung für MegaCAD 2024
MegaCAD ist für Windows 10 und Windows 11 geeignet und steht nur in der 64-Bit Version zur Verfügung. Für die Installation und den Einsatz von MegaCAD Einzelplatz-Lizenzen ist eine dauerhafte Online-Verbindung nötig. Bei Ausfall der Internetverbindung kann mit der aktuellen MegaCAD Sitzung bis zu 8 Stunden weitergearbeitet und gespeichert werden. Online-Lizenzen können zur Arbeit ohne Onlineverbindung für 14 Tage ausgeliehen werden. Die Lizenzabfrage kann nicht durch den Cache eines Proxyservers geleitet werden, hierzu muss eine Ausnahme für die URL des Lizenzservers definiert werden.
Wir haben keinen Zugriff auf Ihre Daten.
Wir haben, weder bei der Installation von MegaCAD, noch durch der Verbindungsherstellung mit dem Lizenzserver, Zugriff auf Ihre Daten. Bei der Kommunikation mit dem Lizenzserver handelt es sich um eine einfache Abfrage. Ein weiterer Datenaustausch ist nicht möglich.
Prozessoren, Arbeitsspeicher und Grafikkarten
Basisausstattung | Standardausstattung | gehobene Ausstattung | |
---|---|---|---|
Prozessor | AMD Ryzen 3 2400G/Intel Core i3-8300 | AMD Ryzen 5 2600X/Intel Core i5-8600K | AMD Ryzen 7 2700X/Intel Core i7-8700K |
Arbeitsspeicher Festplatte ** |
4 GB RAM 1 TB HDD |
4 – 8 GB RAM 256 GB SSD / 1 TB HDD |
8 – 16 GB RAM 512 GB SSD / 2 TB HDD |
Grafikkarte | AMD Radeon Pro WX 4100/NVIDIA Quadro P400 | AMD Radeon Pro WX 5100/NVIDIA Quadro P60 | AMD Radeon Pro WX 7100/NVIDIA Quadro P1000 / P2000 |
Aufgrund dass sich PC- Komponenten schnell ändern, gelten die vorgeschlagenen Komponenten als Beispiele für Referenzwerte und nicht als gezielte Kaufempfehlung.
*MegaCAD 3D profitiert von 4 / 8 Kern CPUs, da die Berechnung der 2D-Ansichten in 2D-Arbeitsblättern wahlweise gleichzeitig auf mehreren Prozessoren (Kernen) durchgeführt werden kann. ** Hinweis: Auch dann, wenn MegaCAD auf einer anderen Partition installiert werden soll, müssen auf Laufwerk C: mindestens 2 GB Speicherplatz verfügbar sein.
Notebooks
Ältere Notebooks mit sogenannter Onboard-Grafik, also ohne eigenständige Grafikkarte und ohne separaten Grafikspeicher, sind für den Einsatz mit MegaCAD 2024 nicht geeignet. Die Intel HD Graphics 4600 / Intel® Iris™ Pro Grafik 5200 GPUs, die in Intel® Core™ i5- und Core™ i7-Prozessoren ab der vierten Generation integriert sind, bieten eine Leistung, die auch für MegaCAD 2024 ausreicht. Wir raten für den Einsatz von MegaCAD 2024 3D gerade bei Notebooks zum Kauf eines Modells mit einer separaten Grafikkarte mit 2/4 GB dediziertem Speicher (z. B. einer AMD Radeon RX 460 / Radeon RX 580 Notebook oder einer NVIDIA Quadro M620 / Quadro M1200).
OpenGL
MegaCAD 2024 3D nutzt einige der erweiterten OpenGL-Features von Midrange- und High-End-Graphikkarten. Bestimmte (optionale) Funktionen wie Struktur bei Texturen (Bumpmapping), „Reale“ Transparenz und dynamische Schatten lassen sich nur mit Graphiktreibern nutzen, die mindestens den OpenGL 4.3-Standard unterstützen. Diese erweiterten OpenGL-Funktionen sind für die Konstruktion mit MegaCAD 2024 3D nicht zwingend erforderlich.
Wichtig ist generell ein möglichst aktueller Grafikkartentreiber.
Displays (Monitore)
Wir empfehlen (zwei) matte (entspiegelte) 24-/ 27-Zoll-TFT-Displays mit einer Auflösung von 1920 × 1080 Pixeln (16:9) bzw. 1920 × 1200 Pixeln (16:10). Wir sehen 27-Zoll-Monitore mit einer Auflösung von 2560 × 1440 Bildpunkten derzeit als Referenz an. Unter Windows 10/11 kann MegaCAD 2024 auch auf 4K-Panels mit 3840 × 2160 Pixeln eingesetzt werden. Durch die „High DPI Awareness“ erhält der Nutzer eine gestochen scharfe Darstellung. 1280 × 1024 Pixel sind mindestens erforderlich, um MegaCAD 2024 sinnvoll nutzen zu können.
Eingabegeräte
Für den Einsatz von MegaCAD 2024 ist eine 102-Tasten-Tastatur und eine 3-Tasten-(Laser-)Maus mit Scrollrad bzw. ein Trackball erforderlich. Für MegaCAD 2024 3D empfehlen wir zusätzlich den Einsatz eines 3D-Eingabegeräts wie der SpaceMouse Pro von 3Dconnexion bzw. des SpaceController der SpaceControl GmbH.
Windows Remote Desktop
Der Windows Remote Desktop ist für den Einsatz von MegaCAD nicht geeignet.
Stand Dezember 2023.
Schnittstellen
DWG/DXF (2D) | Import und Export (ACAD 12 bis 2024 / Natives Dateiformat 2018) Modell- und Layoutbereiche |
WMF | Export und Import von Windows-Meta-File-Daten (Vektorgraphik und Bitmaps) |
BMP | Export und Import von diversen Bitmapformaten (BMP, PCX, TIFF, JPEG etc.) |
HPGL | Import und Export im Format 1.0 |
CDL | Export und Import von Geometriedaten als ASCII Datei. |
Bedienerfreundlicher Alleskönner
MegaCAD Metall ist die CAD-Software speziell für das Metallhandwerk. Sie zeichnen so selbstverständlich wie am Zeichenbrett. Dazu stehen Ihnen eine ganze Reihe äußerst nützlicher Arbeitshilfen zur Verfügung. Korrekturen sind schnell gemacht, einmal Gezeichnetes lässt sich immer wieder verwenden. Vordefinierte Schmuckelemente lassen sich problemlos einfügen, spiegeln, drehen und kopieren. Sehr praktisch ist der Gittergenerator: Er verteilt automatisch die Stäbe für z. B. Tore, Zäune oder Geländer. Automatisch können Sie auch Stück-, Pack-, Bestell- und Zuschnittlisten erstellen.
Von allen Seiten offen
Zu diesen Stärken im Arbeitsalltag kommen die besonderen Vorzüge gerade bei Sonderkonstruktionen. Und sollten Ihre Ansprüche wachsen, sind Sie mit MegaCAD nach oben immer kompatibel.

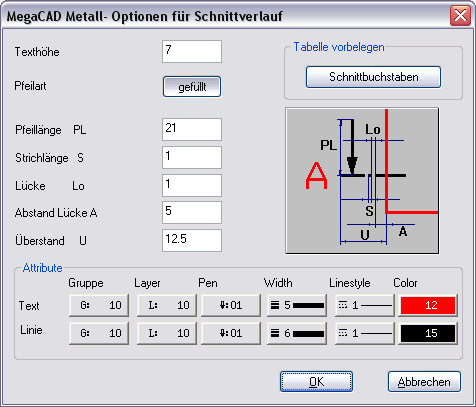

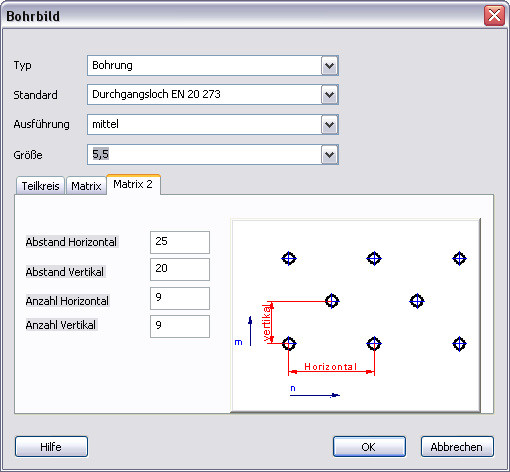

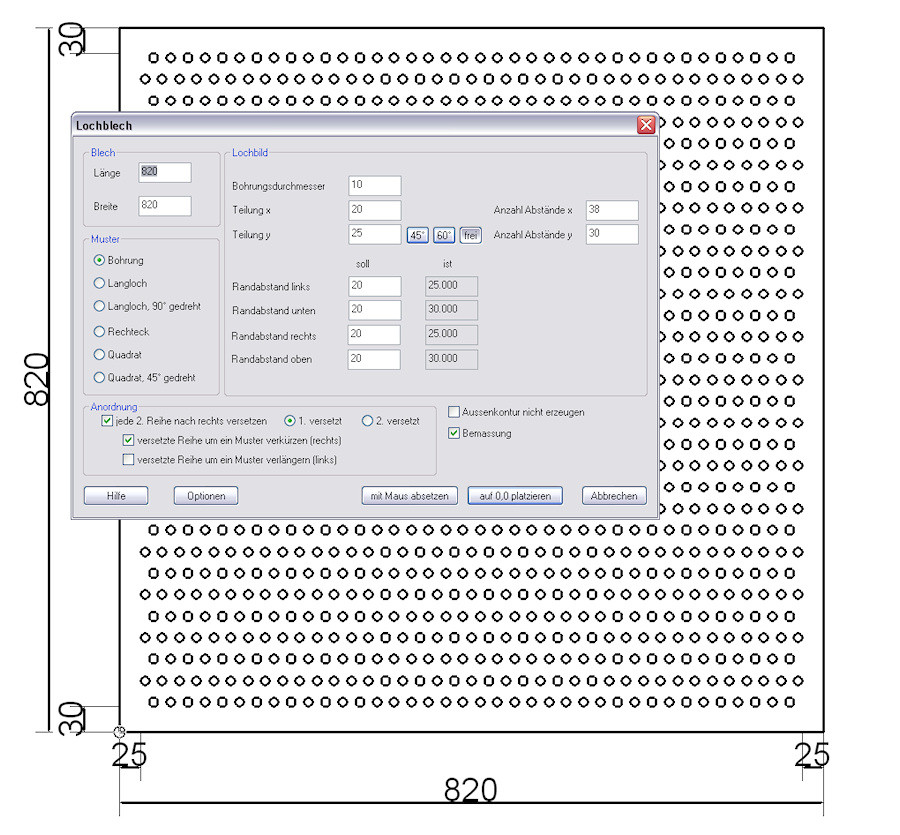

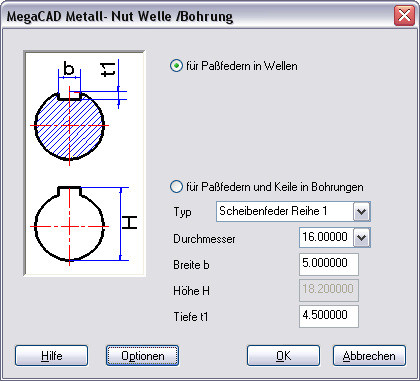

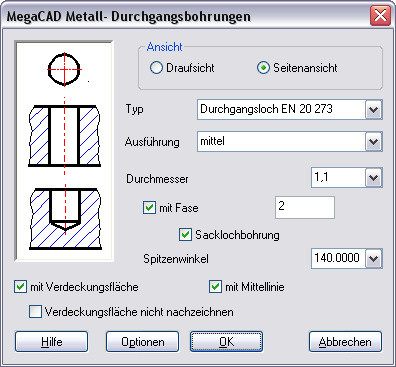

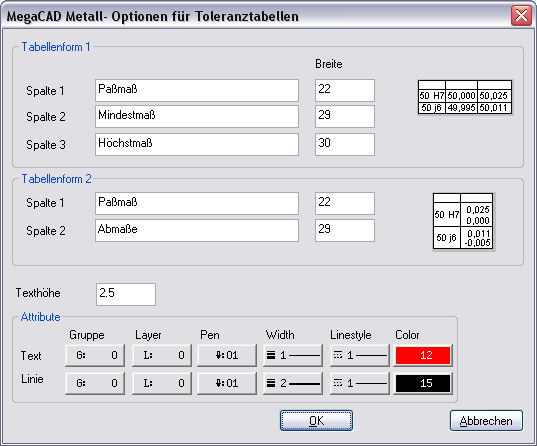

Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD Metall 2D noch besser machen.

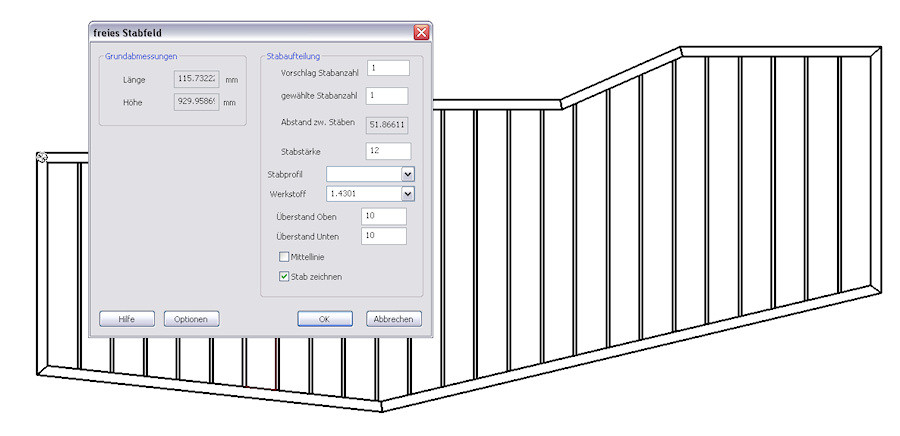

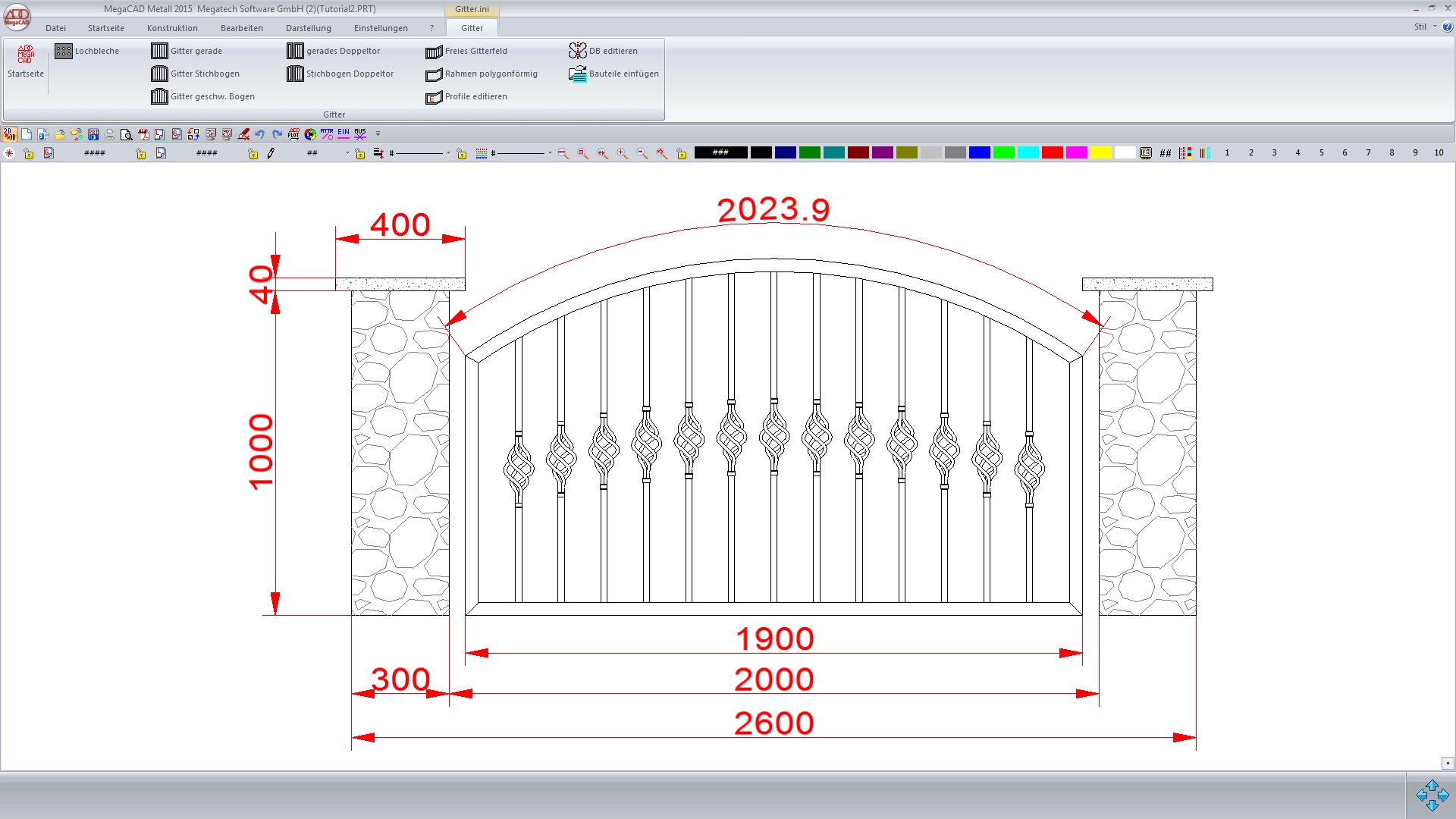

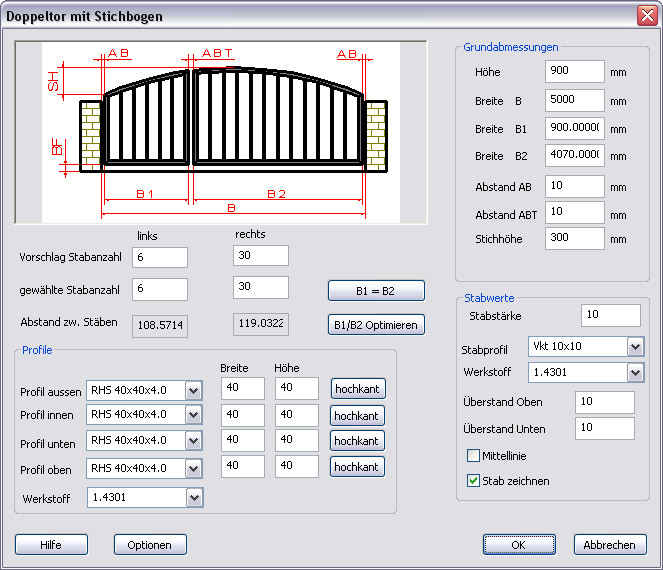

Gitter-, Tor- und Zaunfeldgenerator:
Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert und die Stabaufteilung automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl.
Stahlbau Profilgenerator:
Verschiede Profiltypen (HEA, HEB I etc.) werden im Querschnitt, in der Seitenansicht bzw. in der Draufsicht dargestellt und mit Informationen für die Stückliste versehen. Der Drehwinkel und die Länge werden dabei vorgegeben oder konstruktiv ermittelt.
- Einfache Bedienung zur Konstruktion von Gittern und Zäunen
- Direkte Änderungen wie Kopieren, Rotieren, Spiegeln, Strecken etc.
- Integrierte Teiledatenbanken beschleunigen Planerstellung
- Maßgenaue Zeichnungen für hohe Fertigungsqualität
- Metall-Werkzeugkasten bereits enthalten
- Ausgabe von TIFF-, JPEG- und PDF-Daten in hoher Auflösung
- Automatische Stücklisten für sichere Kalkulation
- Exakte Angebotszeichnungen verbessern Auftragschancen

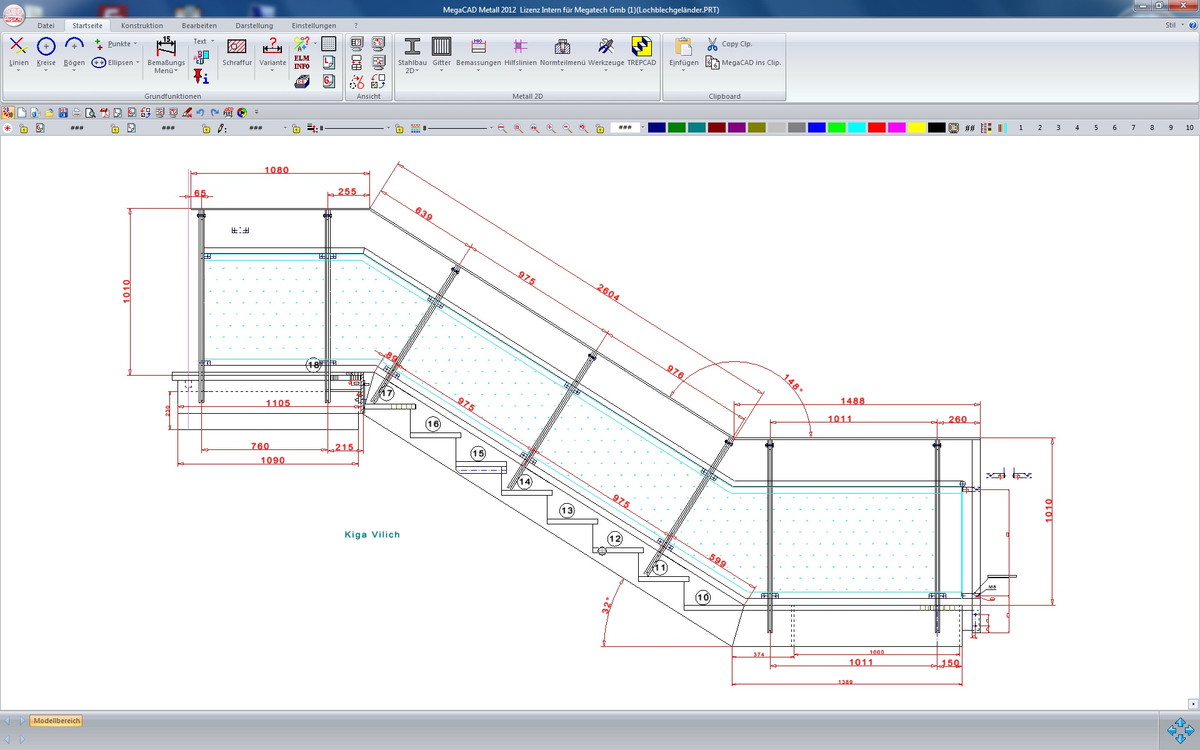

Treppen:
Mit MegaCAD Metall lassen sich frei gestaltete Treppen konstruieren.
Präzise technische Illustrationen:
Präzise technische Illustrationen, einfache Skizzen, Produktspezifikationen, Präsentationen, Schemazeichnungen, Pläne oder Infografiken erstellen Sie schnell und problemlos.
Stücklisten:
Die in der Zeichnung enthaltenen Bauteilinformationen können per Knopfdruck als Stückliste in die Zeichnung eingefügt und zur Auswertung an MS Excel übergeben werden. Grafische Anzeige von Profilquerschnitten und Gehrungswinkeln.

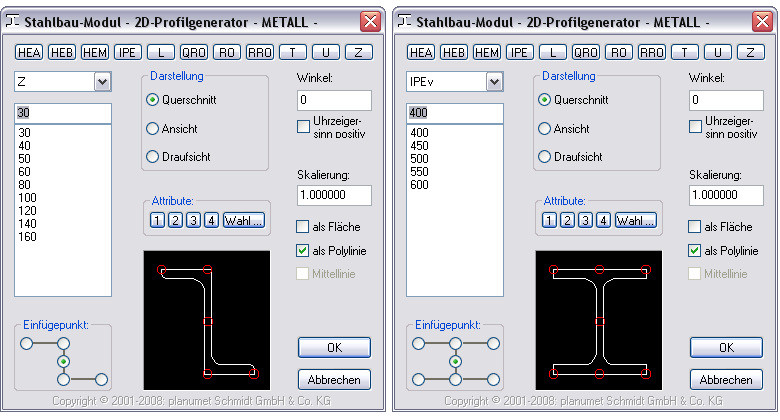

![](/media/thumbnail_square/01_stahlbau_profilgenerator.jpg)
Verschiede Profiltypen (HEA, HEB, I etc.) werden im Querschnitt, in der Seitenansicht bzw. in der Draufsicht dargestellt und mit Informationen für die Stückliste versehen. Der Drehwinkel und die Länge werden dabei vorgegeben oder konstruktiv ermittelt.

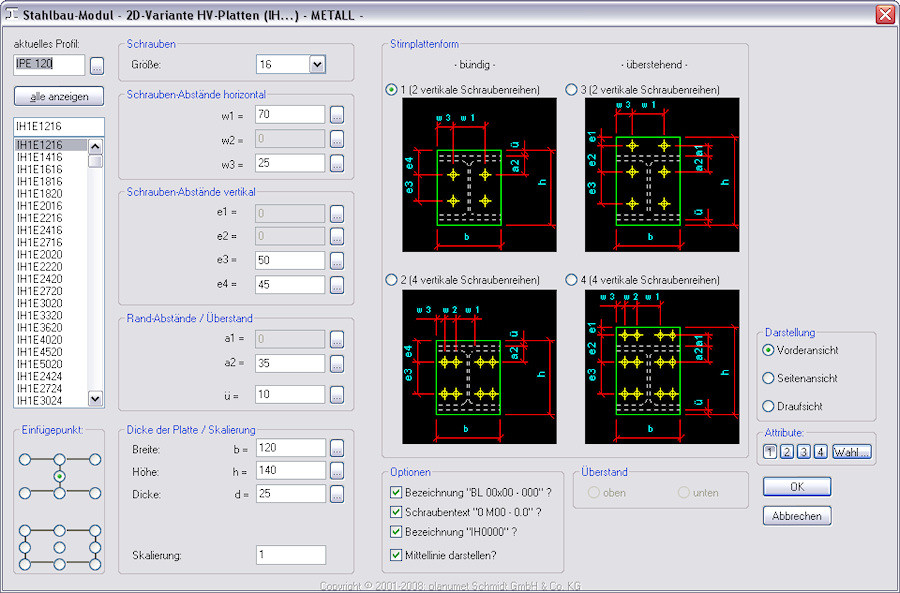

![](/media/thumbnail_square/02_stahlplatten.jpg)
Automatische Auswahl von IH-Platten zur Erstellung einer biegesteifen Verbindung mit hochfesten vorgespannten Schrauben.

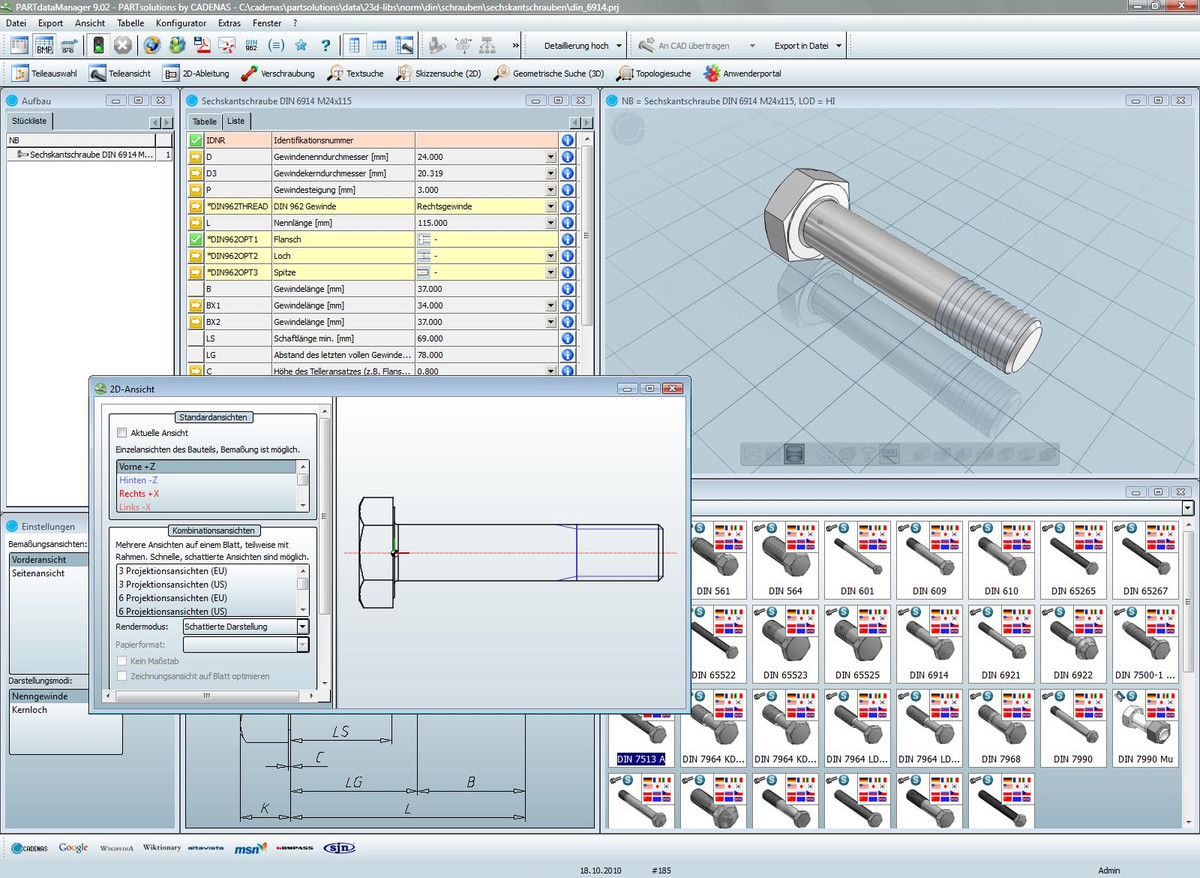

![](/media/thumbnail_square/05_normteile.jpg)
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.

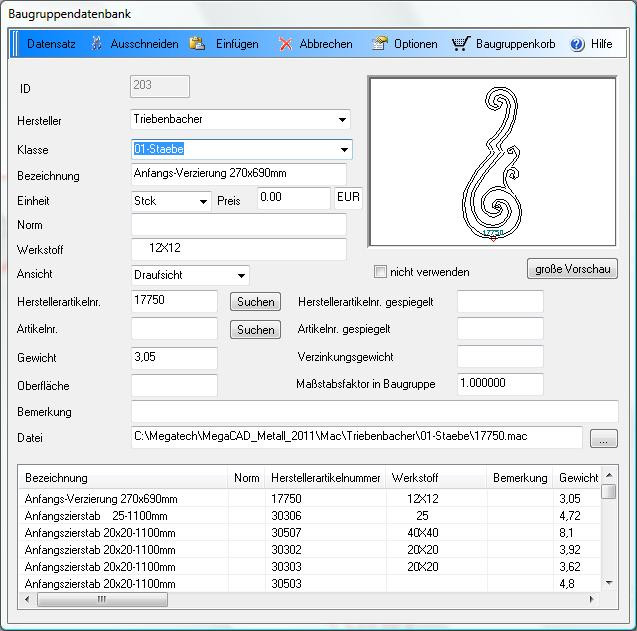

![](/media/thumbnail_square/04_teiledatenb_firma_triebenbacher_und_kdm.jpg)
Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr

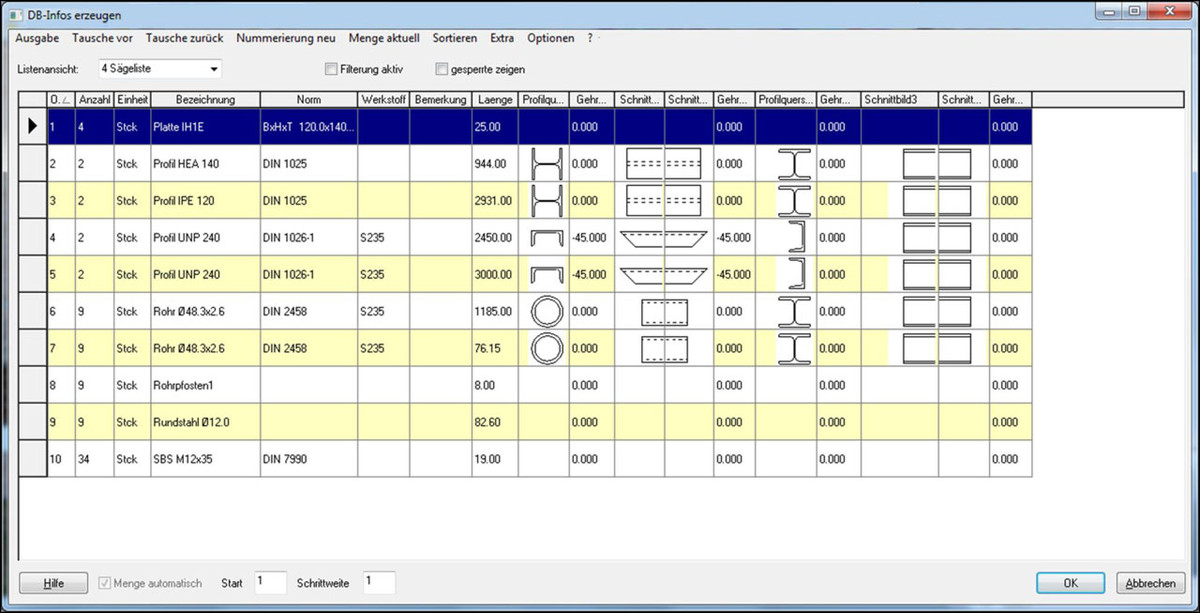

![](/media/thumbnail_square/07_stuecklisten.jpg)
Die in der Zeichnung enthaltenen Bauteilinformationen können per Knopfdruck als Stückliste in die Zeichnung eingefügt werden. Grafische Anzeige von Profilquerschnitten und Gehrungswinkeln.

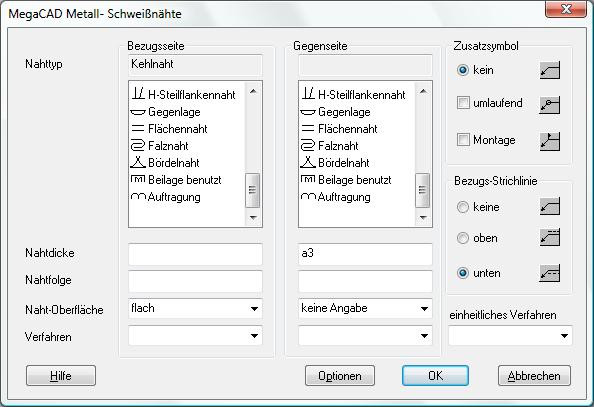

![](/media/thumbnail_square/06_werkzeugkasten.jpg)
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.

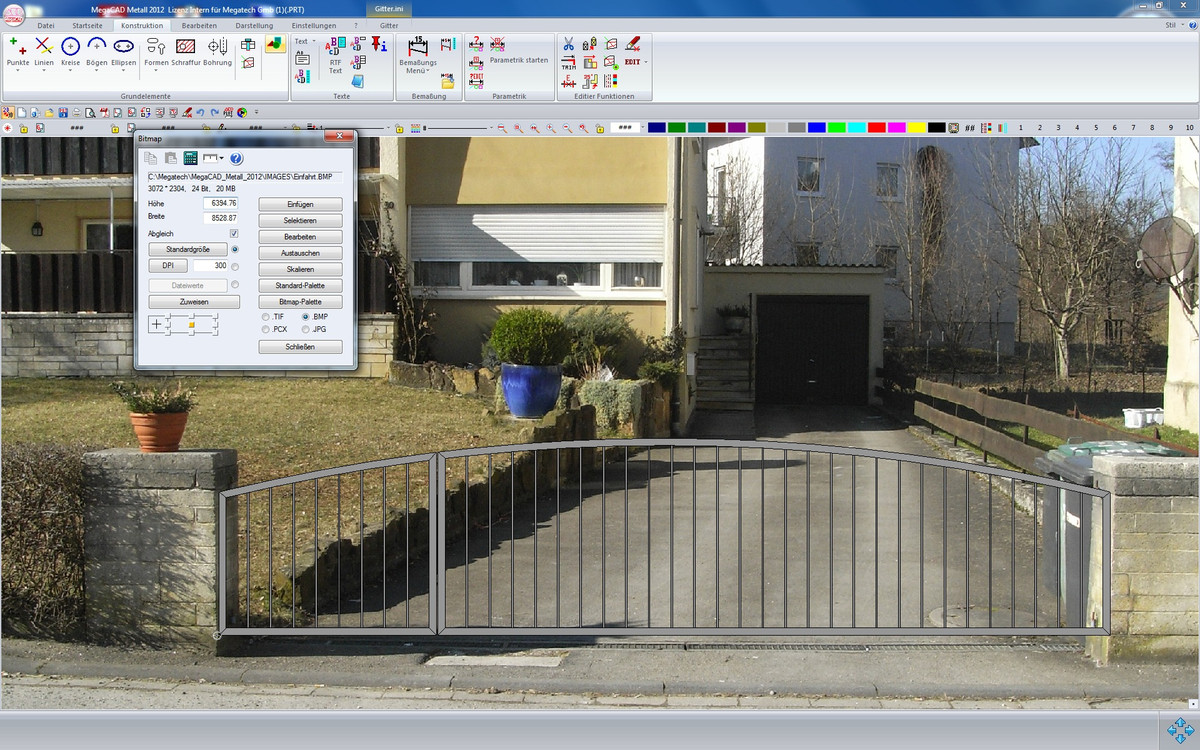

![](/media/thumbnail_square/09_photolabor.jpg)
Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.

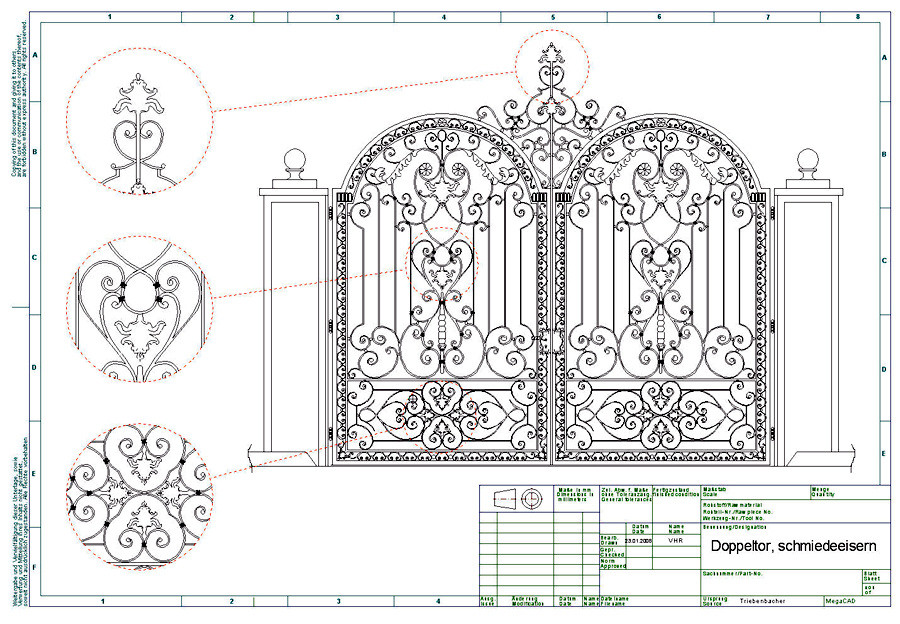

![](/media/thumbnail_square/11_praezise_techn_illustrationen.jpg)
Präzise technische Illustrationen, einfache Skizzen, Produktspezifikationen, Präsentationen, Schemazeichnungen, Pläne oder Infografiken erstellen Sie schnell und problemlos.

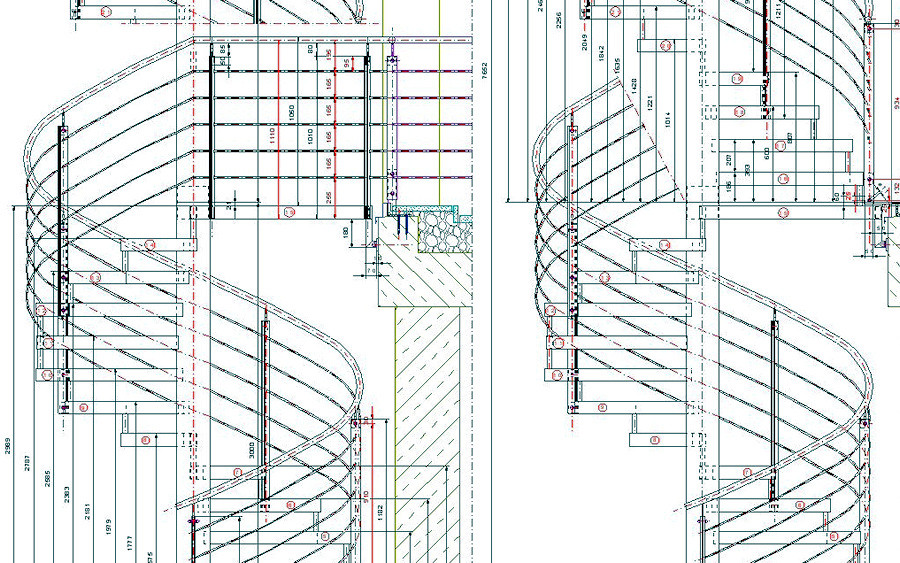

![](/media/thumbnail_square/12_garantiert_leichter_einstieg.jpg)
MegaCAD Metall garantiert den leichten Einstieg in das professionelle Zeichnen zu einem hervorragenden Preis- Leistungsverhältnis. In kurzer Zeit wissen Sie mit der Zeichensoftware umzugehen. Und dies ohne Zeitraubende und umfangreiche Schulungen.

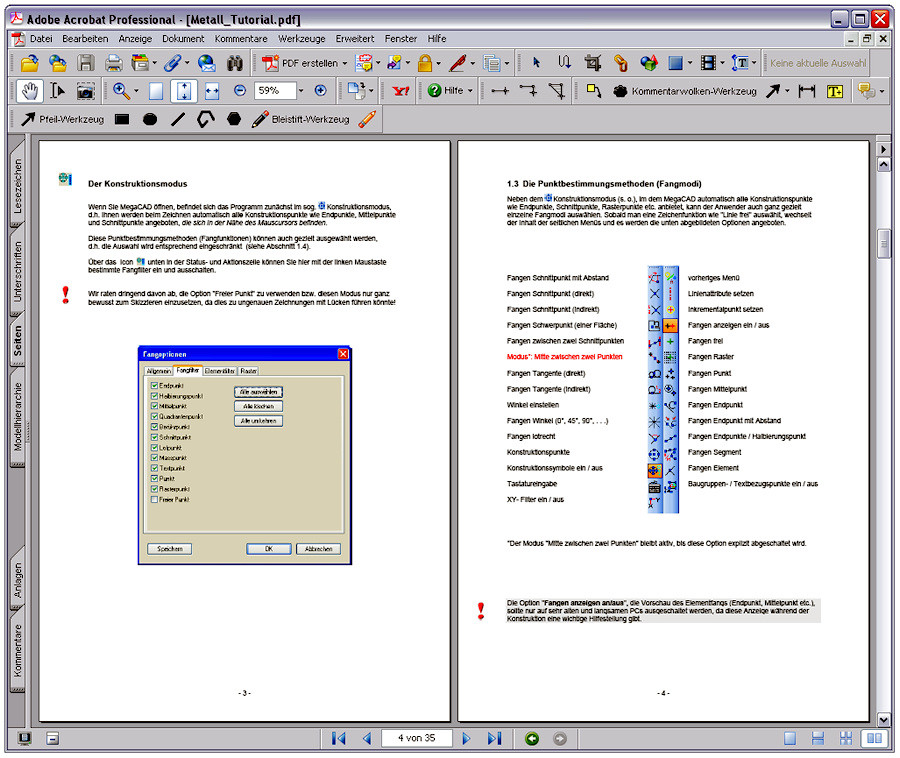

![](/media/thumbnail_square/13_hilfe_und_schnelles_erlernen.jpg)
Für das schnelle Erlernen sind die wichtigsten Informationen zu den jeweiligen Funktionen in der integrierten Hilfe anschaulich und detailliert beschrieben. Mit der F1-Taste haben Sie jederzeit darauf Zugriff.

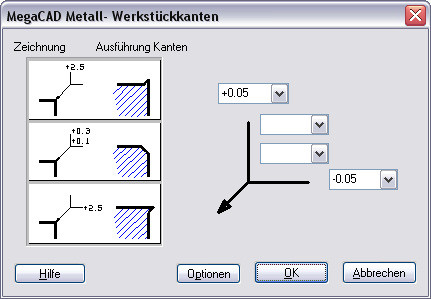

![](/media/thumbnail_square/18_werkstueckkanten_erstellen.jpg)
Symbole zur Darstellung von Kantenzuständen (gratig, scharfkantig, gratfrei).

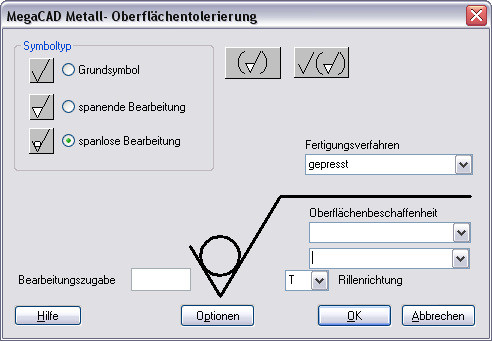

![](/media/thumbnail_square/21_symbole_oberflaechentolerierung.jpg)
Generator für Oberflächenzeichen für spanende und spanlose Bearbeitung für unterschiedliche Fertigungsverfahren

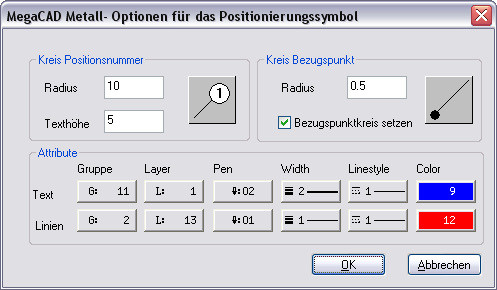

![](/media/thumbnail_square/22_postionierungssymbole_erzeugen.jpg)
- Generator für Positionsnummern
- Änderungen an der Stückliste werden automatisch übernommen

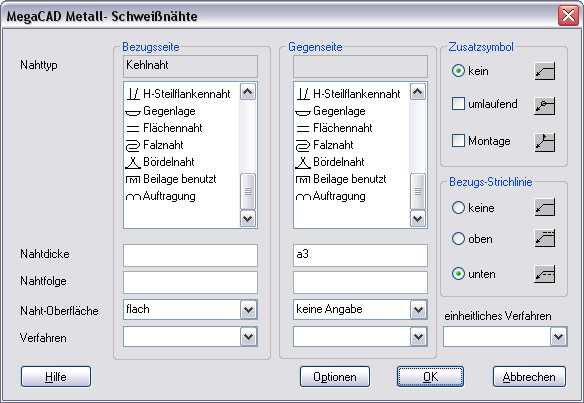

![](/media/thumbnail_square/24_schweissnahtbemassung.jpg)
Funktion zur Bemaßung der Lage von Schweiß- und Lötnähten mit Symbolen für Bezugsseite und Gegenseite.
