Entdecken Sie starke neue Funktionen mit dem neuen MegaCAD 2026 V1!

Noch schneller, noch komfortabler – unter dieser Prämisse haben wir zahlreiche Neuerungen und Verbesserungen in MegaCAD 2026 V1 für Sie umgesetzt.

3D und 3D Metall

3D-Handling

Drehpunkt wird dynamisch am Cursor positioniert

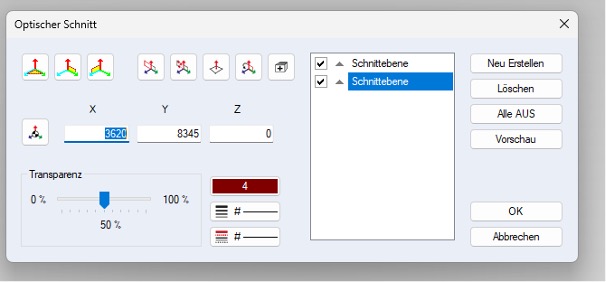

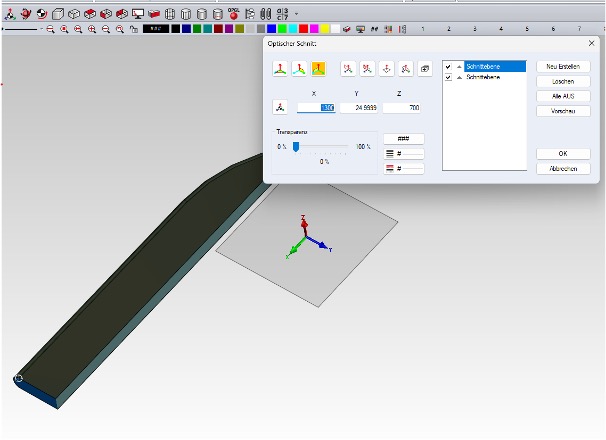

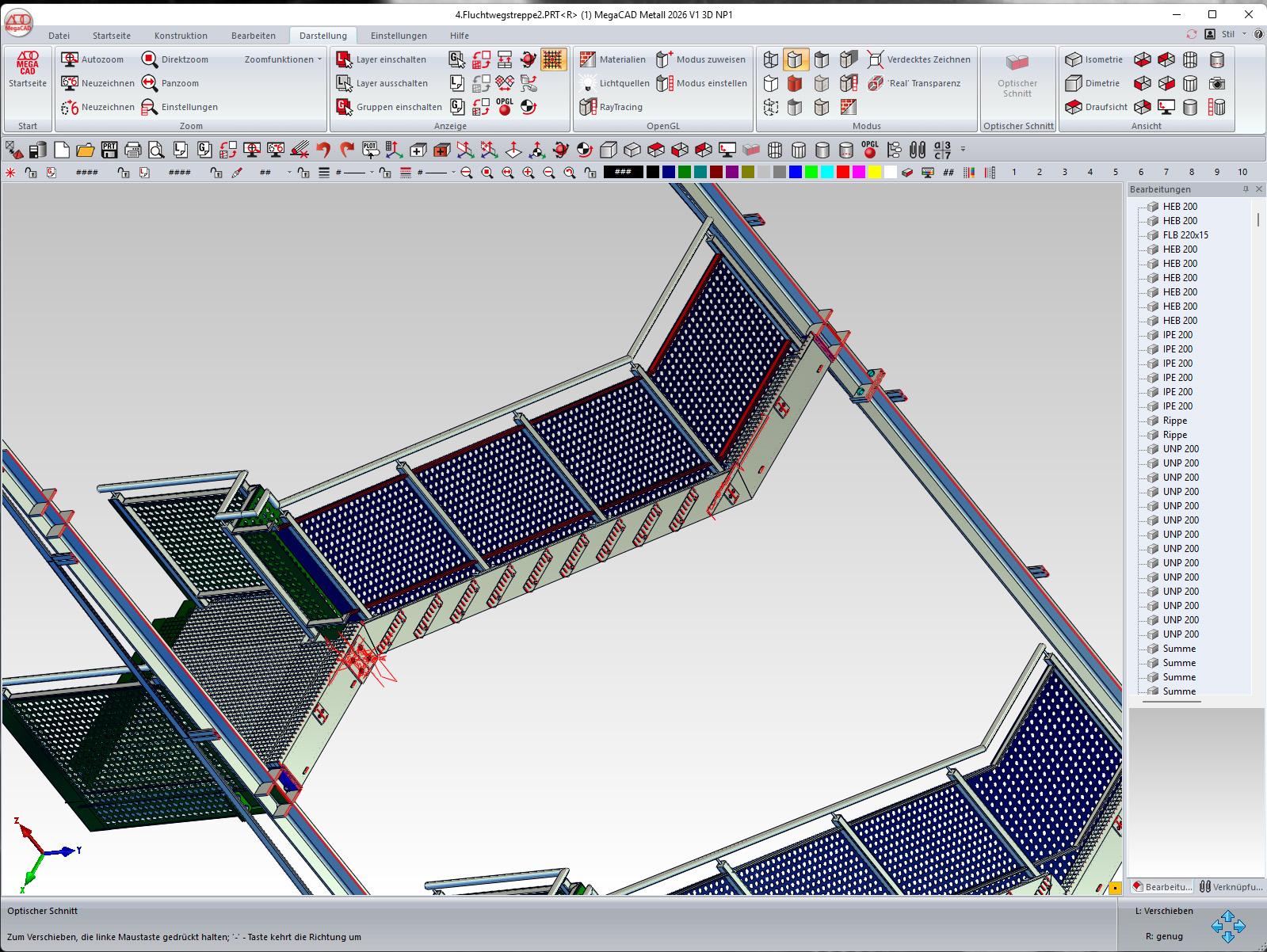

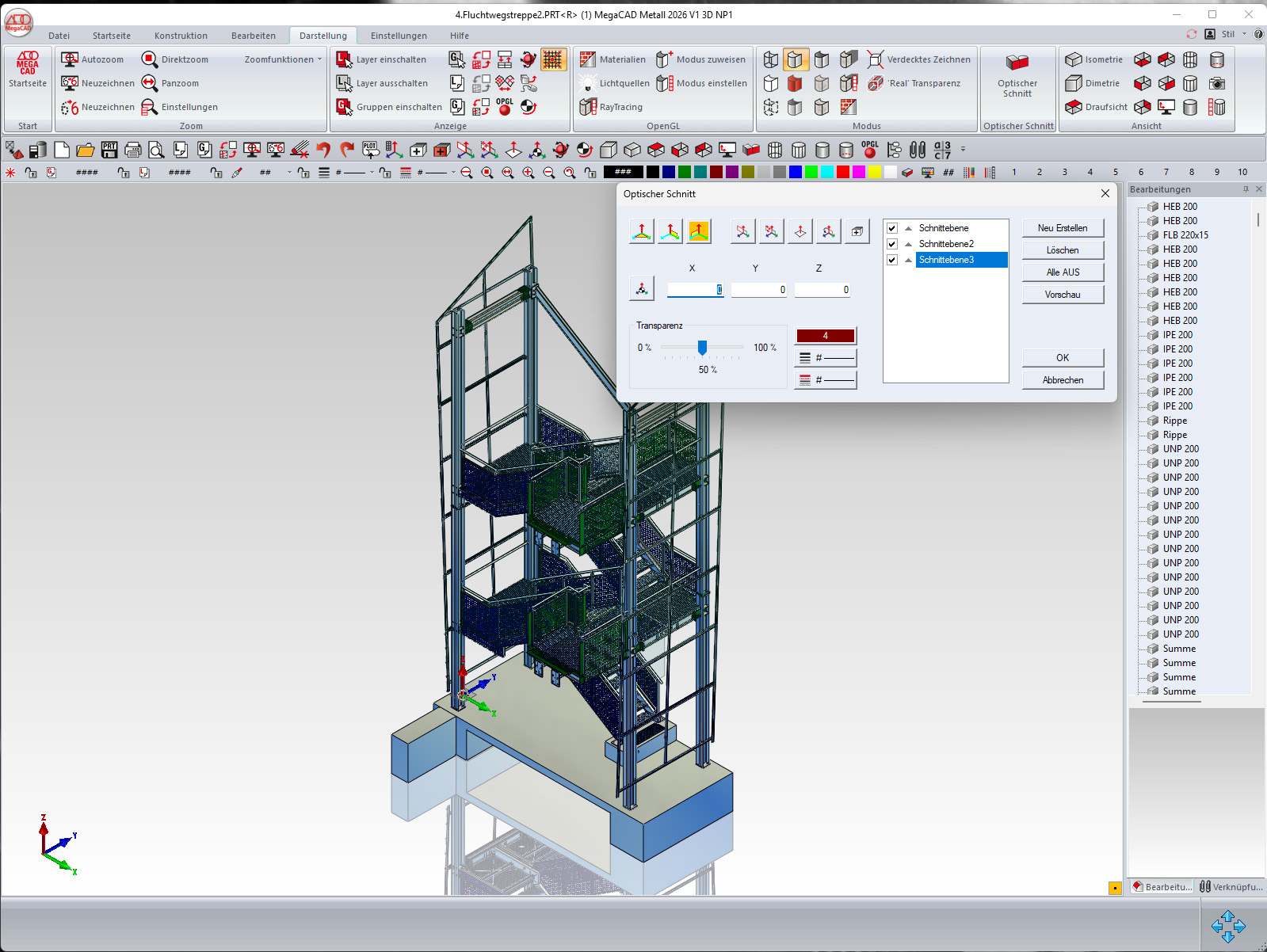

Virtueller Schnitt

Bis zu 6 virtuelle Schnitte können gleichzeitig definiert und verwaltet werden
2D-Objekte werden im geschnittenen Bereich korrekt ausgeblendet
Schnittpräsentation per Pfeilen/Flächen; Schnitte sind ein-/ausblendbar

3D Metall

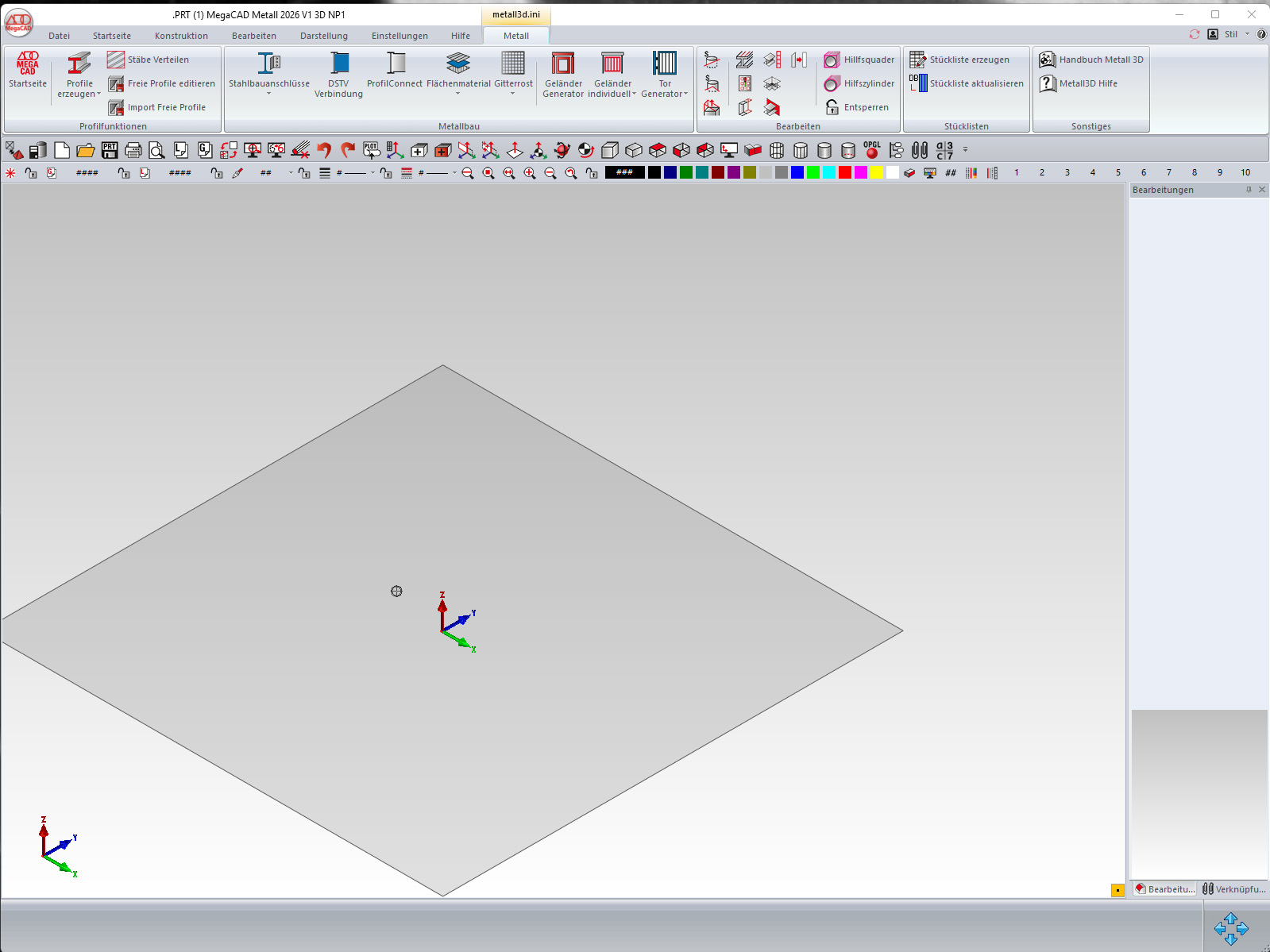

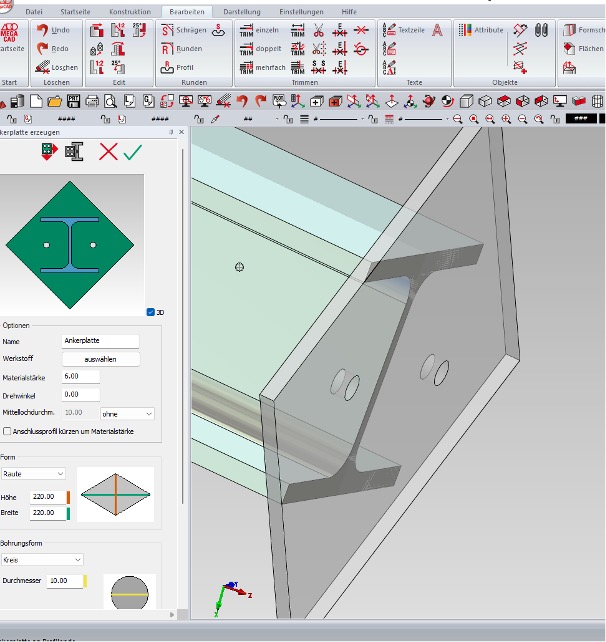

Ankerplatten-Modul

Mit Version 26v1 wird ein vollständig neues, intelligentes Modul zur automatisierten Erstellung von Ankerplatten eingeführt. Es ermöglicht Konstrukteuren, parametrische Ankerplatten schnell und flexibel zu platzieren – sowohl als eigenständige Funktion als auch direkt im Profilkontext.

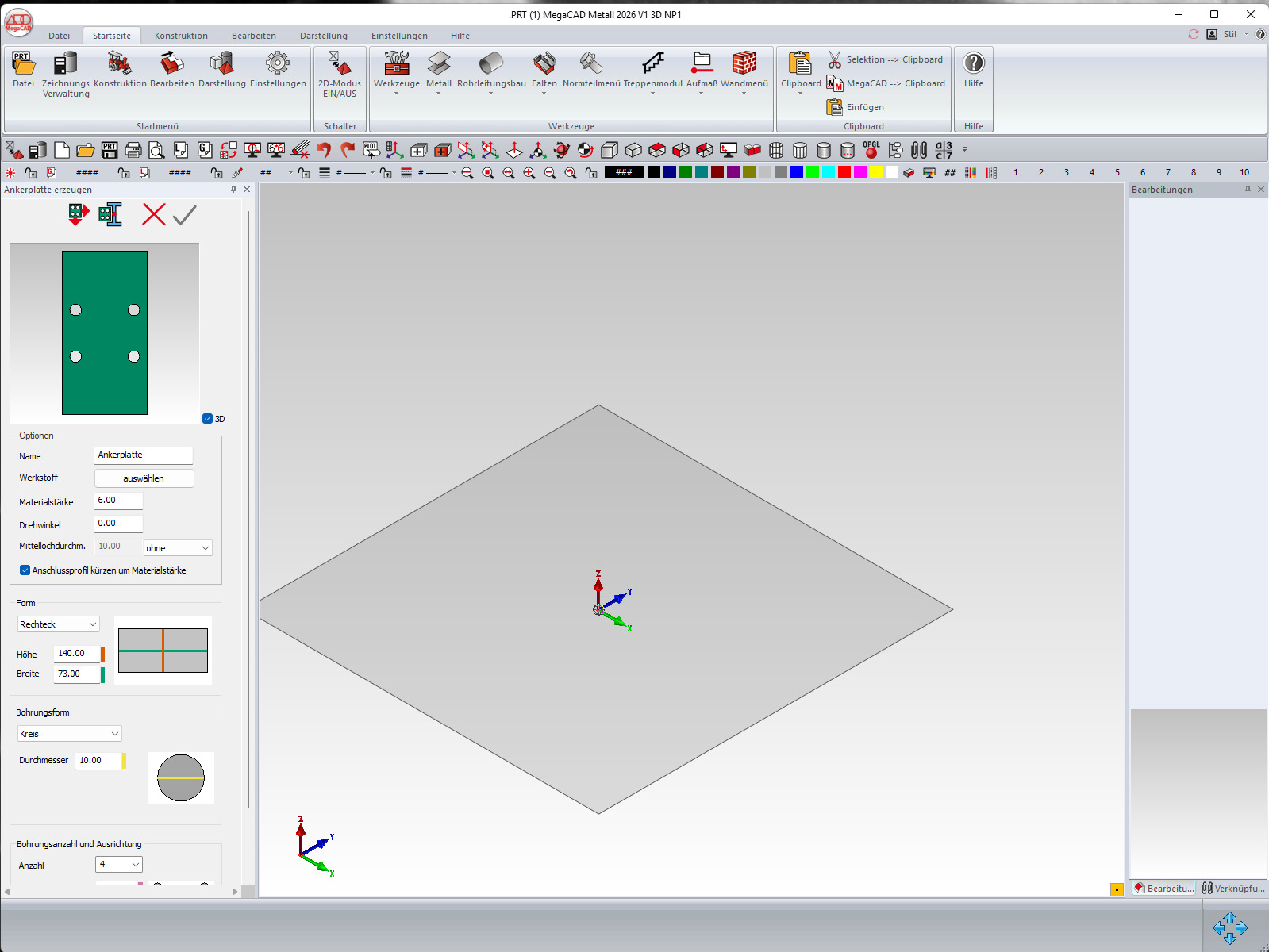

Automatisierte Ankerplatten-Erstellung
Neues Modul zur parametrischen Erstellung von Ankerplatten mit variablen Bohrbildern und optionalen Fundamenten.

Grundformen: Rechteck/Quadrat, Raute, Kreis, Ellipse
Bohrungstypen: Standard-Bohrbild, Langloch, gebogenes Langloch, Mittelloch
Kontextbezogene Platzierung direkt an Profilen mit assoziativer Verbindung
Interaktive 2D-Vorschau mit anklickbaren Maßen im andockbaren Dialog
Rotation der Platte per Hotkey während des Einfügens

Ankerplatten in der Stückliste
Ankerplatten erscheinen vollständig in der Stückliste, sodass Metallbauer ihr Projekt komplett in MegaCAD verwalten können.

Ankerplatte mit Details und Materialangabe wird in der Stückliste aufgeführt
Unterstützt vollständige Projektverwaltung für Stahlbaukonstruktionen

Ankerplatte: STRG-Hotkeys im Dialog
Die Hotkeys im Ankerplatten-Dialog nutzen Zwei-Tasten-Kombinationen, um Kollisionen mit MegaCAD-Systemtasten zu vermeiden.

Hotkeys erfordern zusätzlich die STRG-Taste (analog zum Profil-Dialog)
Cursortasten ändern den Drehwinkel nur, wenn kein Eingabefeld den Fokus hat

Ankerplatten-Modul: An Profilen, die nachträglich verlängert wurden oder mit lokalen Operatoren bearbeitet wurden, kann die Ankerplatte derzeit nicht platziert werden.

Geländer & Glashalter

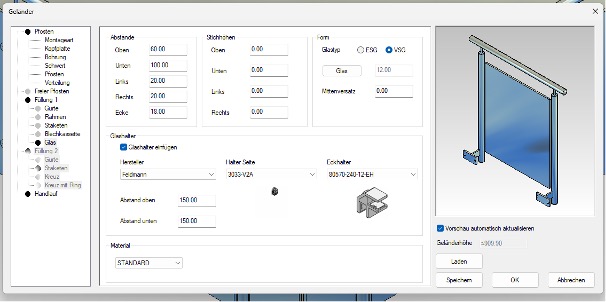

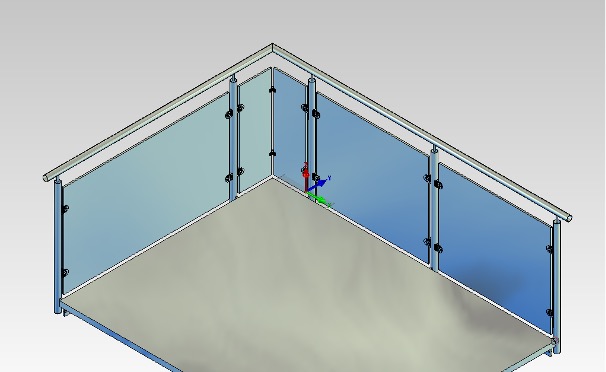

Glas-/Geländerfüllung: Eckhalter-Unterstützung
Der Dialog für Glasfüllungen unterstützt nun die parallele Auswahl von Rand- und Eckhaltern, um „Glas mit Knick” vollständig abzubilden.

Separate Auswahl von Randhalter und Eckhalter im Dialog
Automatische Anordnung und Mengenermittlung der Halter je Segment/Ecke
Korrekte 2D/3D-Darstellung, Kollisions-/Abstandsprüfung und Stücklistenintegration
Bestehende Projekte ohne Eckhalter werden unverändert geöffnet

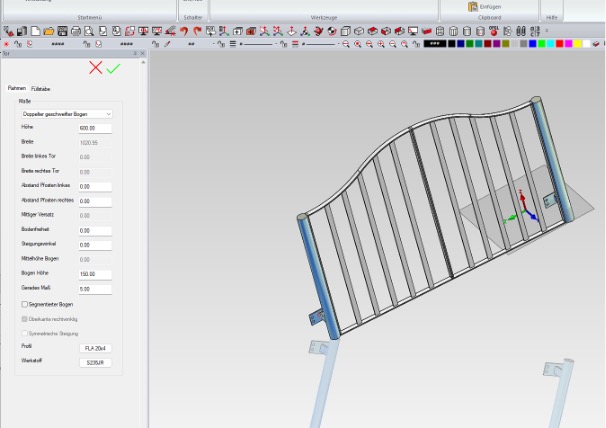

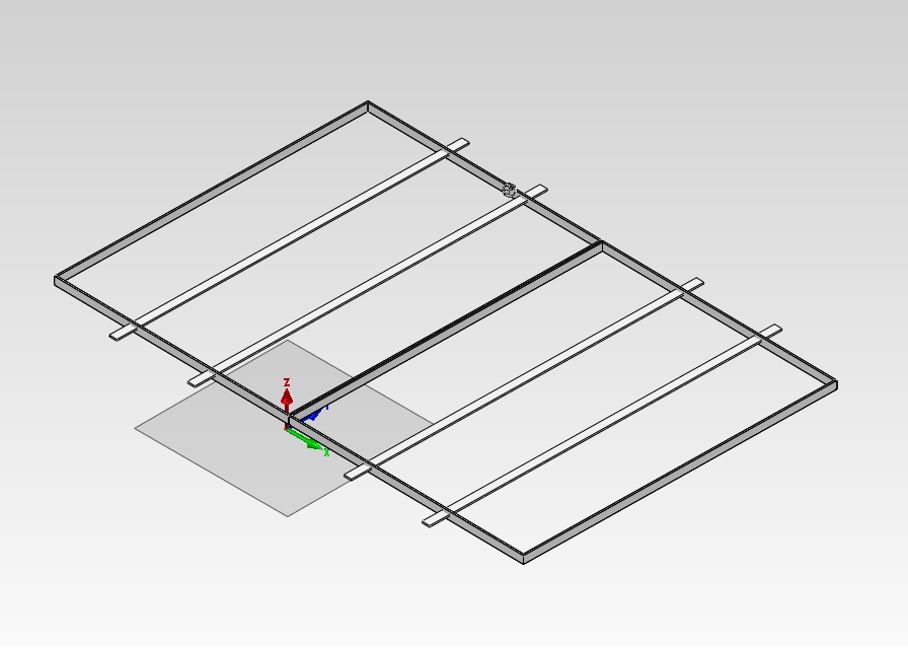

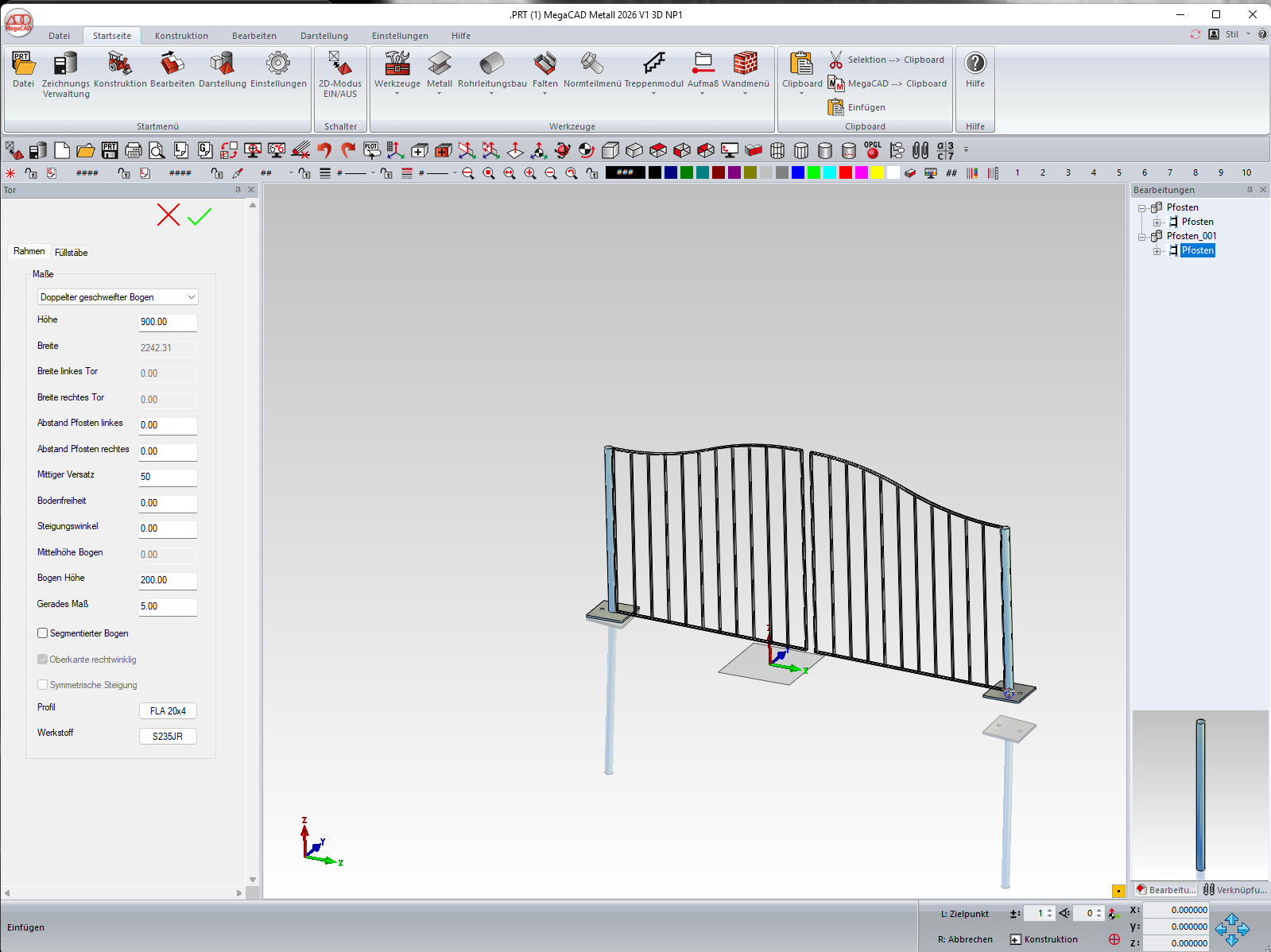

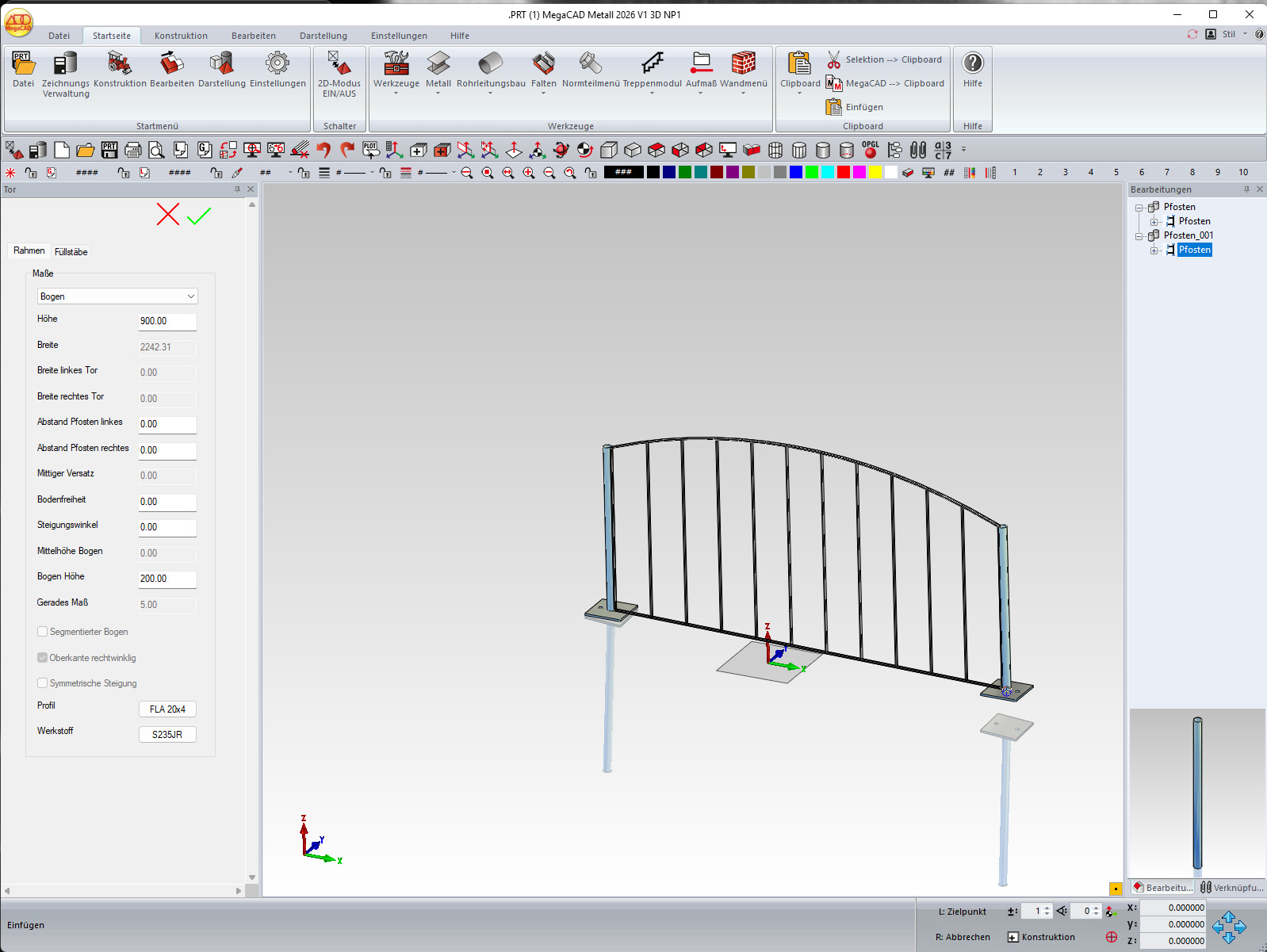

Tor-Modul

Gebogene und gewölbte Torrahmen
Mit dem neuen Tor-Modul lassen sich standardisierte Toranlagen schnell und einfach erstellen. Unterstützt werden gerade Tore, Bogentore sowie Tore mit geschweiftem Bogen – jeweils als ein- oder zweiflügelige Variante.

Die Platzierung kann wahlweise über vorhandene Pfosten oder frei im Modell erfolgen. Umfangreiche Parameter ermöglichen die Anpassung von Breite, Höhe, Rahmenprofil, Steigung sowie optionalen Füllstäben.

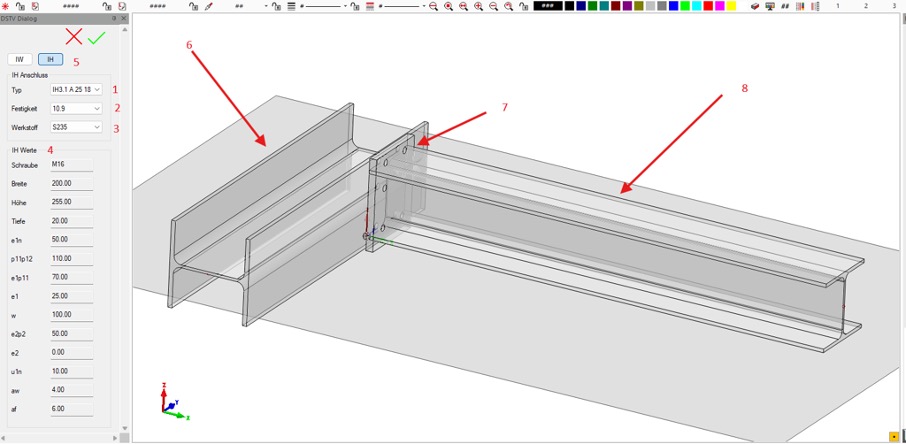

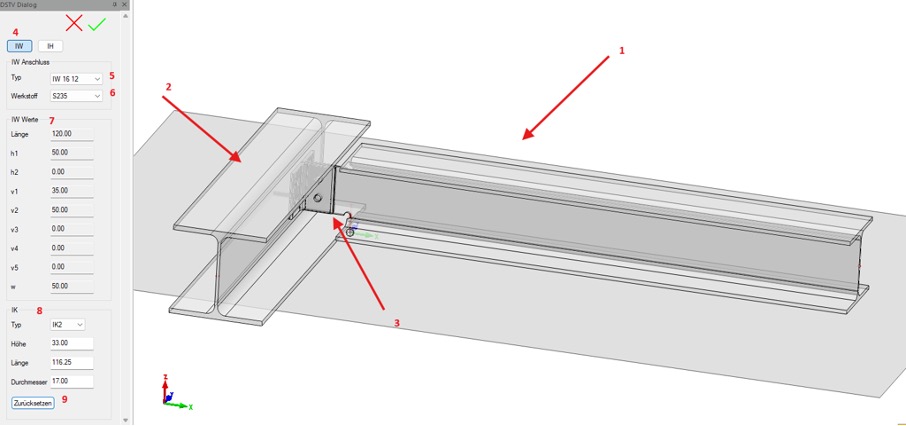

DSTV-Anschlüsse in MegaCAD Metall 3D

Alle ìn der Norm beschriebenen IW und IH Verbinder lassen sich automatisch an Profile anwenden, die 90 Grad-Winkel zueinander haben.

Menü und Benutzeroberfläche

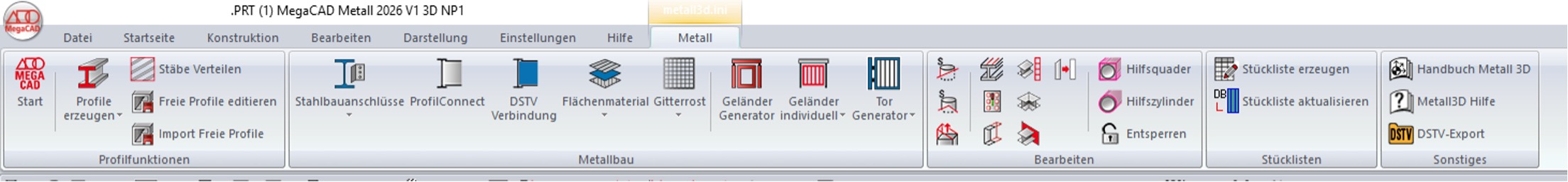

Metall-Tab: Menüumstrukturierung
Der Metall-Tab wurde grundlegend überarbeitet, um Funktionen logisch zu gruppieren, Dopplungen zu vermeiden und eine klare Struktur zu schaffen.

Neues Dropdown „Stahlbauanschlüsse” mit allen Verbindungsfunktionen
Neues Dropdown „Flächenmaterial” (Trapezblech, Flächen)
Neues Dropdown „Gitterrost” fasst alle drei bisherigen Gitterrost-Funktionen zusammen
ProfilConnect, Ankerplatte und Torgenerator erhalten eigene große Symbole
Geländergenerator als eigenständige Funktion herausgelöst
„Aufmaß”-Dropdown neu

Hilfemenü-Beschriftung vereinheitlicht
Das Hilfemenü trägt in allen MegaCAD-Versionen nun einheitlich die Bezeichnung ‘Hilfe’ statt des bisherigen „?”-Zeichens.

Layer- und Gruppen-Steuerung in korrekter Anordnung
In der Fluent-Oberfläche werden Layer- und Gruppen-Funktionen nun korrekt spaltenweise angeordnet.

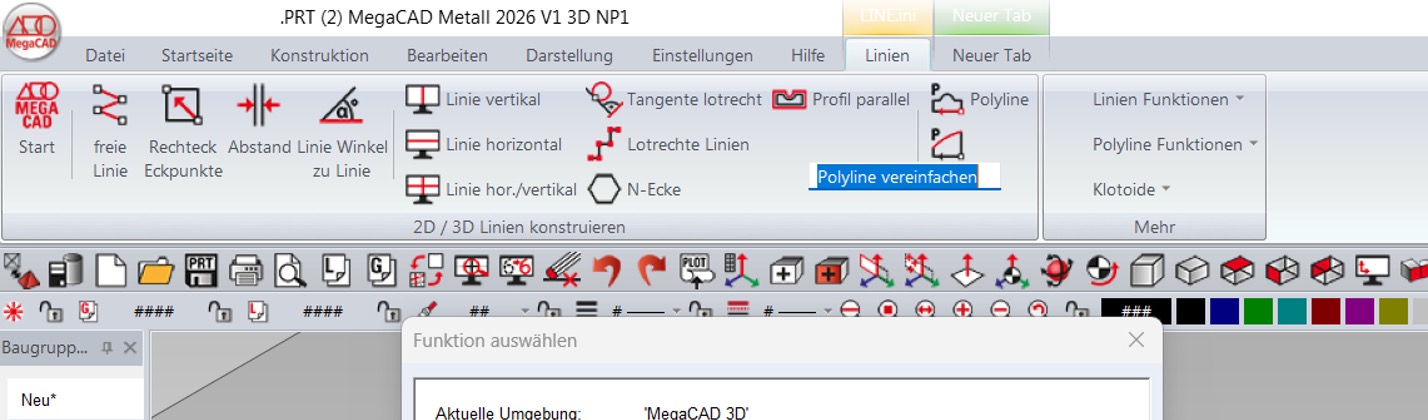

Menüs Individualisieren

Die Menüs haben sich mit der neuen Version zwar etwas verändert, jedoch lassen sich in MegaCAD die Menüs ganz nach eigenen Wünschen zusammenstellen. Dazu einfach mit der Taste Tab ↹ das Menü-Bearbeitungswerkzeug starten.

Hier lassen sich alle verfügbaren Funktionen finden und per Drag & Drop in das aktuelle Menü ziehen. In diesem Modus können außerdem bereits vorhandene Funktionen ebenfalls per Drag & Drop verschoben oder durch Anklicken umbenannt werden.

Anschließend die Änderungen einfach mit der Eingabetaste bestätigen.

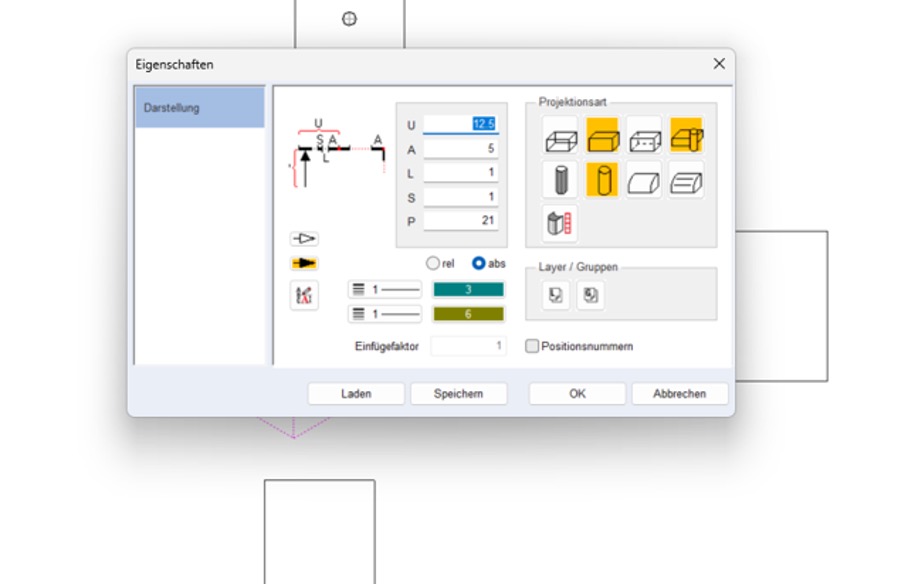

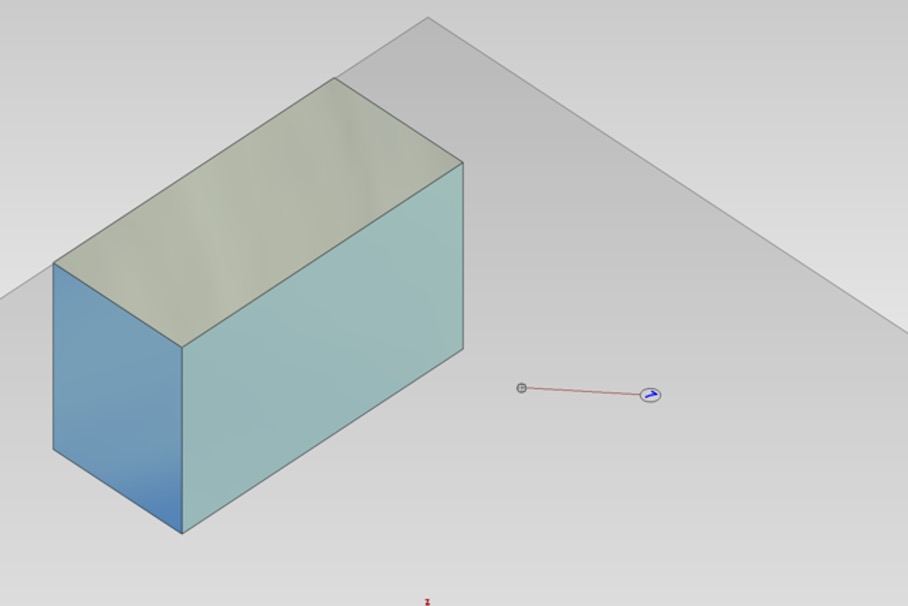

Vorschau: Positionsnummern

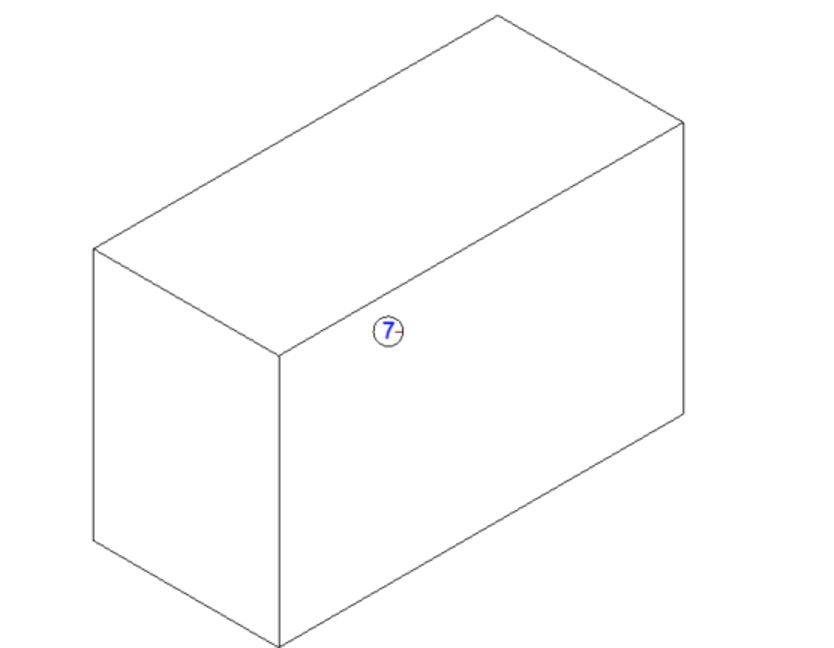

Automatische Positionsnummern-Labels
Neue Funktion zur automatischen Erzeugung und Platzierung von Positionsnummern-Labels in 2D-Ansichten auf dem Arbeitsblatt.

Automatische mittige Platzierung von Positionsnummern-Labels im Arbeitsblatt wenn sie im Modellbereich vergeben wurden

Diese Funktion ist eine Vorabversion und unterliegt noch Einschränkungen.

LT

Linie unter vorgegebem Winkel
Die Funktion Linie unter vorgegebenem Winkel zu einer Linie (LinLPhi) ist nun in den Versionen LT NP1 verfügbar.

Polylinie summieren
Mehrere Polylinien können summiert werden

Bugfixes

Trapezblech

Trapezblech: Einstellungen, Bearbeitung & Rückwärtskompatibilität

Mehrere zusammenhängende Fehler im Trapezblech-Modul wurden behoben.

Material und Oberfläche werden nun korrekt gespeichert
Bearbeitung funktioniert nach Änderung von Breite und Länge wieder korrekt
Laden von Zeichnungen aus MegaCAD 2025 V2 funktioniert wieder fehlerfrei

IFC-Schnittstelle

IFC-Schnittstelle: Code-Refactoring
Der IFC-Import-Code wurde bereinigt.

IFC: Properties nicht editierbar
Nach dem Einlesen einer IFC-Datei waren im Strukturierten-Export-Dialog die Properties teilweise nicht angezeigt und Änderungen nicht übernommen worden

Profile & Geländer

Stückliste: Schnittwinkel der Füllungsprofile
Die Schnittwinkel der Füllungsprofile werden nun korrekt in der Stückliste angezeigt.

Pfosten-Platzierung bei Treppen/Podesten
Die Berechnung der Pfosten-Abstände bei Geländern an Treppen mit L-Podest wurde korrigiert. Jedes Treppenteil berechnet nun die Pfosten-Abstände für sich, sodass eine gleichmäßige Platzierung innerhalb jedes Segments gewährleistet ist.

Glashalter: Korrekte Transformation
Glashalter-Bauteile (Feldmann, Südmetall) werden beim Einfügen nun korrekt transformiert, mit einheitlichem Bezugspunkt in der Mitte und konsistenter Ausrichtung.

Freie Profile: Drag-and-Drop-Funktionen
Bei freien Profilen verhielten sich „Profil verlängern” und „Profil aufteilen” fehlerhaft. Beide Funktionen arbeiten nun korrekt ohne ungewolltes Verschieben der Geometrie.

Profilecken gelegentlich fehlerhaft
Ein Fehler bei der Berechnung von Profilecken unter bestimmten Bedingungen wurde behoben.

Material-Button bei Profilbearbeitung
Beim Bearbeiten eines Metallprofils zeigte der Material-Button stets „Select Material” statt des aktuell gewählten Materials. Dieser Anzeigefehler wurde korrigiert.

Gitterrost

Stäbe verteilen: Positionierung falsch
Die Vorschau der Funktion „Stäbe verteilen” entsprach nicht der tatsächlichen Platzierung. Vorschau und Ergebnis stimmen nun überein.

Gitterrost: Falsche Ausrichtung (gedreht)
Der Gitterrost wurde in einigen Fällen entlang der positiven Z-Achse statt der negativen Z-Achse erzeugt. Die Ausrichtung orientiert sich nun korrekt am lokalen Koordinatensystem.

Sonstiges

Thumbnailer & Datei-Vorschau
Mehrere Fehler im Bereich Datei-Vorschau und Thumbnailer wurden behoben.
