Oberlichtkuppel

“Die Quadratur des Kreises”

Projektaufgabe war es einem Kunden eine alternative zu einer 5,0m runden Oberlichtkuppel anzubieten.

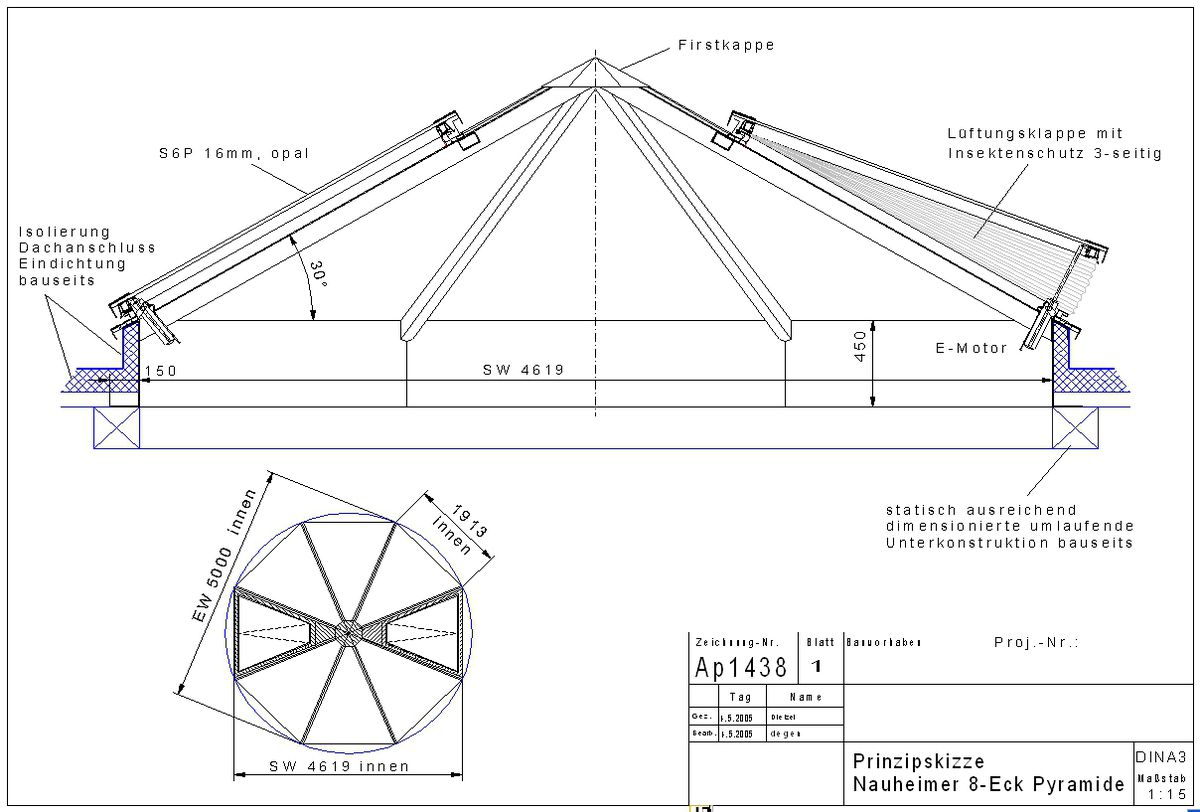

Wir konstruierten daraufhin eine 8-Eck Pyramide mit 30° Neigung deren Eckweite 5,0m beträgt.
Zudem sollten Lüftungsklappen mit Insektenschutzgittern integriert werden.
Wir entwickelten daraufhin trapezförmige Klappen mit Elektromotorischer Öffungsmöglichkeit.

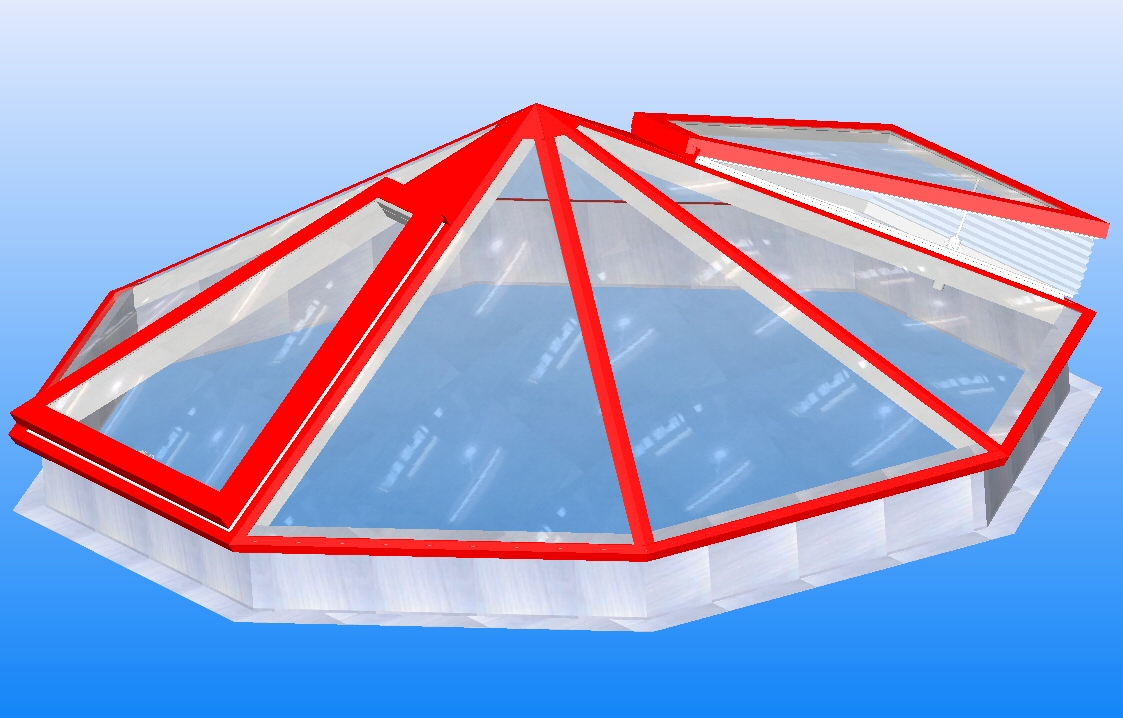

Da eine 2-D Zeichnung hierfür visuell nicht genug hergab konstruierten wir mit MegaCAD 3D ein exaktes 3D-Modell. Insbesondere konnte der Kunde sich nicht vorstellen wie ein zusammenfaltbares 3-seitiges Insektenschutzgitter an der Klappe optisch wirkt.

Die 3-dimensionale Visualisierung löste das Problem für uns.

“Ihre Maße sind unser Standard” – dieses Leitmotto unserer Firma fand hier wieder einmal dank MegaCAD seine praktische Umsetzung.

Hans Börner GmbH & Co. KG
Bernd Dietzel
Rudolf-Diesel-Str. 8
64569 Nauheim

Autor
Bernd Dietzel
